Смяна на електрическия прозорец на предната врата

Прозорците на предните врати са с електрическо управление. Този подраздел описва само премахването и инсталирането директно на електрическия прозорец. Демонтажът и монтажът на блока за управление на електрическите стъкла и мотор-редуктора са описани в раздел. 10 "Електрооборудване" (вижте "Смяна на блока за управление на електрически стъкла и електрически огледала"; "Смяна на мотора на електрическите стъкла на предната врата").

Ще ви трябва: гаечен ключ 10, плоска отвертка.

1. Свалете тапицерията на предната врата (вижте "Премахване и монтиране на тапицерията на предната врата").

2. Отстранете стъклото на предната врата (вижте Смяна на стъклото на предната врата).

ЗАБЕЛЕЖКА: Не е необходимо да сваляте стъклото от вратата, достатъчно е да го откачите от електрическия прозорец и да го фиксирате в най-високата му позиция, например с помощта на отвертка, парчета PVC тръба с подходящ диаметър или маскираща лента.

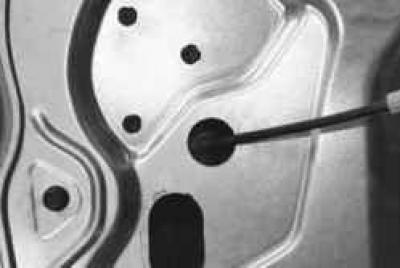

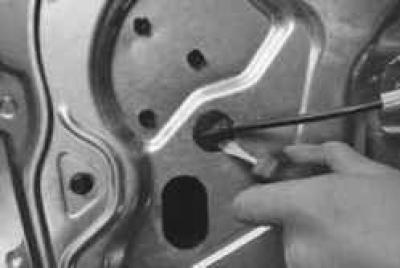

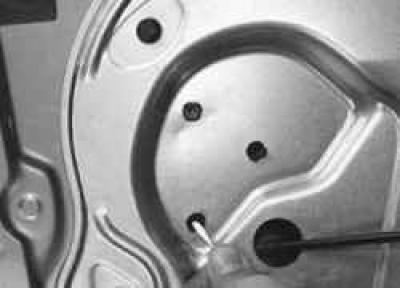

3. Натискане с отвертка ...

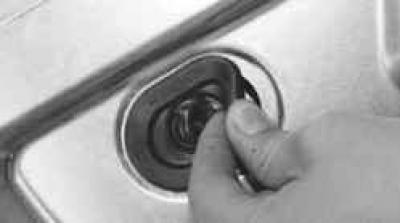

4. ... натиснете маншета на уплътнението на кабела на ключалката във вратата ...




5. ... и три държача за печат.

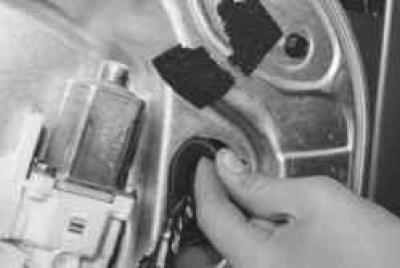

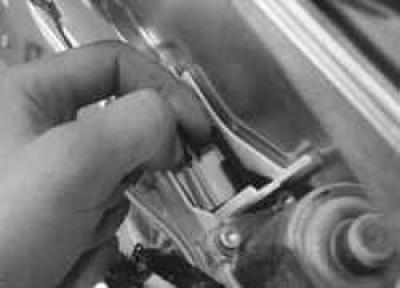

6. Стиснете скобите на блока на кабелния сноп на електрическия прозорец ...



7. ... и разкачете блока от мотор-редуктора.



8. Отстранете задната част от отворите на основата на електрическия прозорец ...




9. ... и уплътненията на предния кабелен сноп.

10. Отстранете вътрешната дръжка на ключалката на предната врата (вижте "Смяна на вътрешната дръжка на ключалката на предната врата").

ЗАБЕЛЕЖКА: Премахването на вътрешната дръжка е необходимо, за да се откачи кабелът на ключалката от нея, прекаран през отвора в основата на електрическия прозорец.

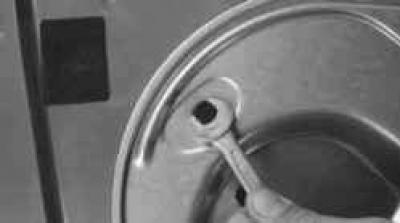

11. Извийте десет болта за закрепване на основата на регулатора на прозореца към панела на вратата ...

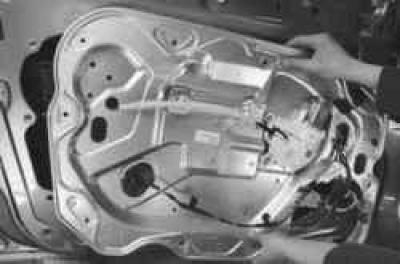

12. ... и махнете електрическия прозорец от вратата.

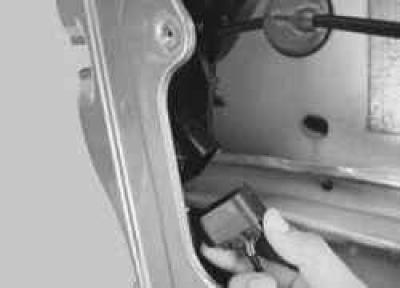

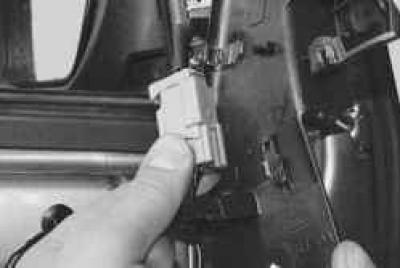

13. Изключете блока на кабелния сноп от ключалката на вратата, като стиснете ключалките.



14. Отстранете блока на окабеляването на външното огледало от държача на ъгловата облицовка и отстранете облицовката ...

ЗАБЕЛЕЖКА: Ъгловата облицовка беше премахната по време на процеса на отстраняване на стъклото. Ако стъклото не е свалено, разкачете го от панела на вратата (вижте параграфи 3 и 4 "Смяна на стъклото на предната врата").

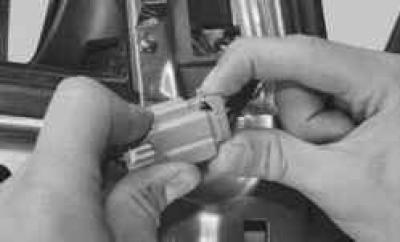

15. ... стиснете резетата ...

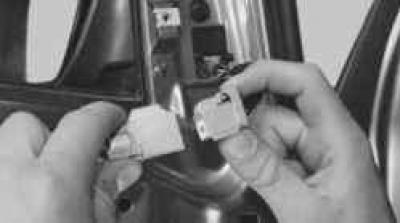

16. ... и изключете блока.

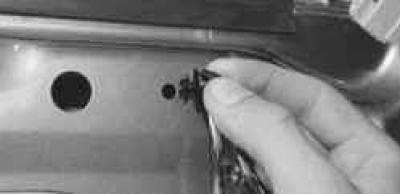

17. Отстранете държачите на кабелните снопове от отворите в панела на вратата и основата на електрическия прозорец и извадете електрическия прозорец, като прекарате сноповете в технологичните отвори в основата му.
