ЗАБЕЛЕЖКА: Показана е смяна на крушката на левия фар. Лампите в десния блок фар са разположени симетрично, сменят се по същия начин.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

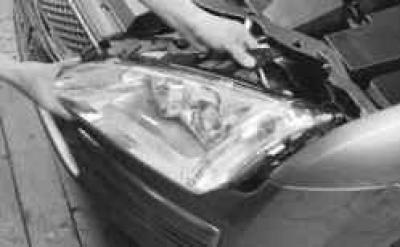

2. Отстранете модула на фаровете (вижте "Смяна на блока на фаровете").

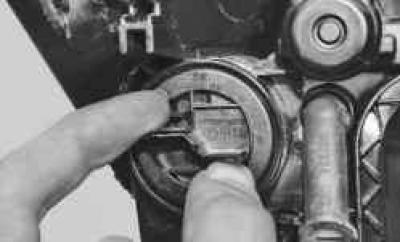

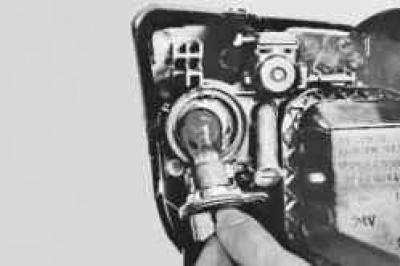

3. Завъртете фасунгата на крушката на мигача обратно на часовниковата стрелка...
4. ... и го извадете от фара.
ЗАБЕЛЕЖКА: Държачът на крушката на мигача е уплътнен с гумено уплътнение. Сменете силно компресирано, втвърдено или скъсано уплътнение.

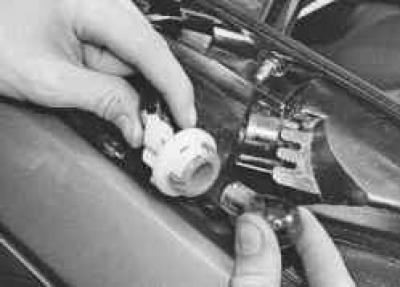

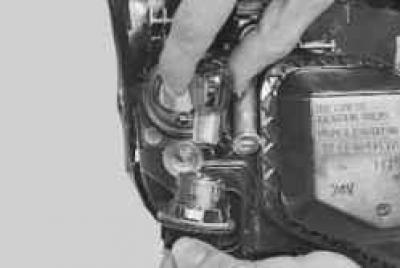

5. Натиснете крушката, завъртете я обратно на часовниковата стрелка и я извадете от фасунгата.
6. Поставете новата крушка в гнездото и гнездото във фара.

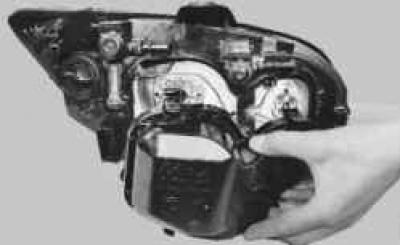

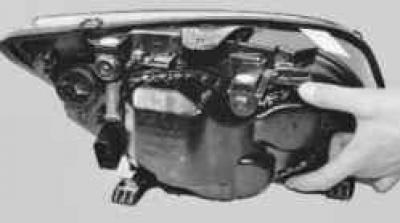

7. Стиснете четирите ключалки...
8. ... и свалете капака на фара.
9. Стиснете ключалките и извадете държача на крушка за странично осветление от отвора в рефлектора.
10. Извадете крушката от фасунгата.
11. Поставете нова лампа в гнездото и сменете гнездото.

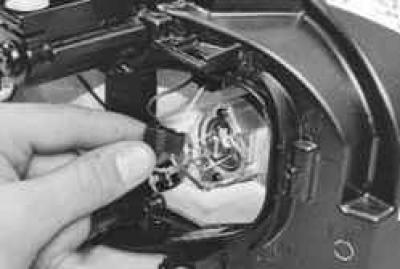

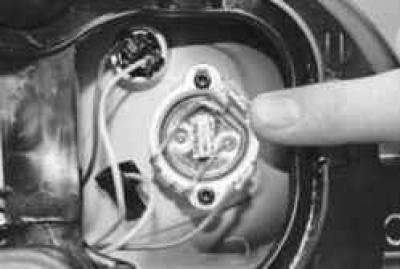

12. Изключете блока на кабелния сноп от лампата за къси светлини.

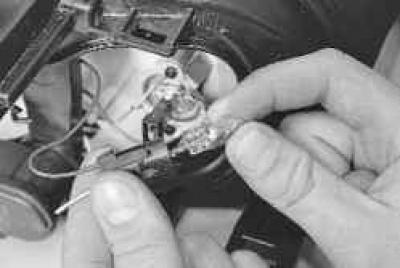

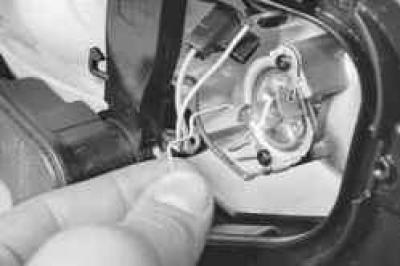

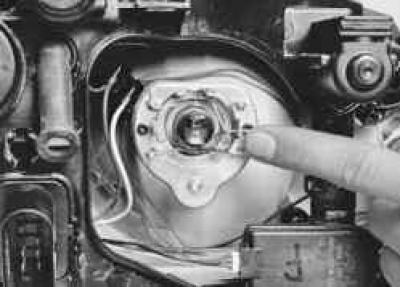

13. Отстранете пружинната скоба от куката на рефлектора ...
14. ... сгънете резето ...

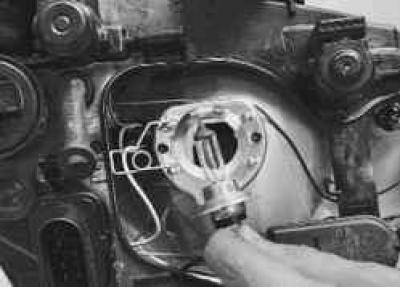

15. ... и свалете лампата за къси светлини.
16. Поставете нова лампа в рефлектора и я фиксирайте с пружинен държач.
17. Изключете блока на кабелния сноп от лампата за дълги светлини.
18. Отстранете пружинната скоба от куката на рефлектора ...
19. ... сгънете резето ...

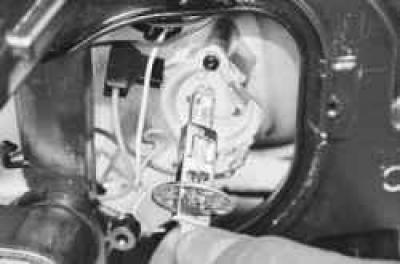

20. ... и свалете лампата за дълги светлини от рефлектора.
ПРЕДУПРЕЖДЕНИЕ: Не докосвайте крушката на лампата с пръсти, тъй като халогенната лампа се нагорещява много и петна от мазнина ще потъмнят крушката. Хващайте крушката за крушката само с чисти ръкавици или чиста кърпа. Ако все още има мазни петна по лампата, отстранете ги със спирт.
21. Поставете нова лампа в рефлектора и я фиксирайте с пружинен държач.
22. Сменете капака.
23. Монтирайте фара.
За да смените крушката на страничния мигач, продължете както следва.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

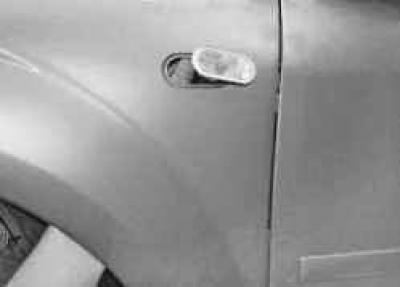

2. Отстранете мигача от отвора в калника (вижте "Смяна на страничния мигач").

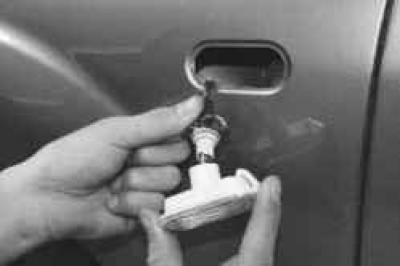

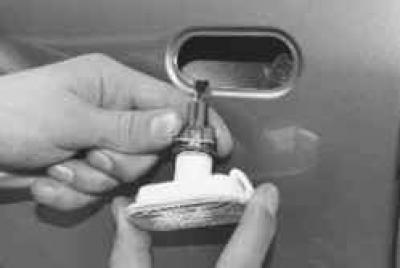

3. Завъртете гнездото на лампата обратно на часовниковата стрелка...
4. ... и го извадете от индикаторната лампа.

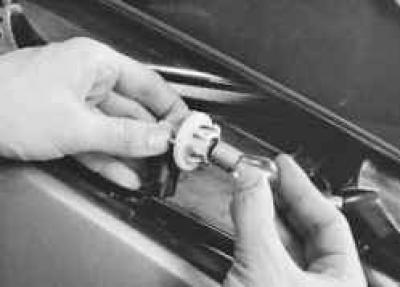

5. Извадете крушката от фасунгата.
6. Поставете нова лампа в гнездото и гнездото в тялото на показалеца.
7. Установете страничен фенер на индексите на завой в ред, връщане към отстраняване.
За да смените крушката в страничния мигач, намиращ се във външното огледало за обратно виждане, следвайте тези стъпки.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
2. Отстранете капака на огледалото.
3. През отвора в корпуса на огледалото извийте скоба и вземете плафона на индекса на завъртане.
4. Извадете цокъла на крушката от мигача и крушката от цокъла.
5. Поставете нова лампа.
6. Инсталирайте частите в реда, обратен на премахването.
За да смените която и да е крушка в задните светлини на хечбек и комби автомобили, следвайте тези стъпки.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

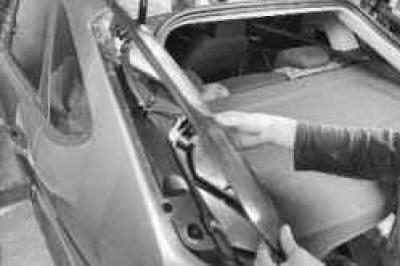

2. Отворете задната врата.

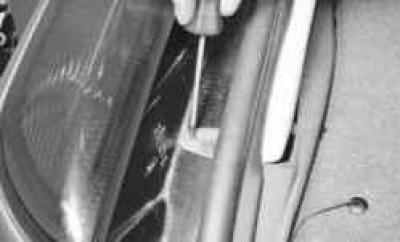

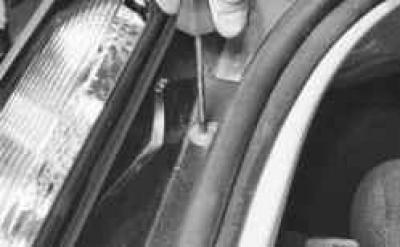

3. Обърнете долната ...
4. ... и горните винтове за закрепване на лампата ...
5. ... и извадете лампата от тялото, преодолявайки силата на скобите.

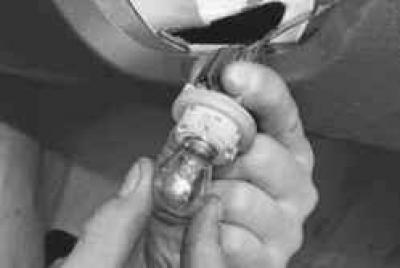

6. При хечбек автомобили, завъртете гнездото на крушката на габаритните/спирачните светлини и ги извадете от корпуса на светлините.

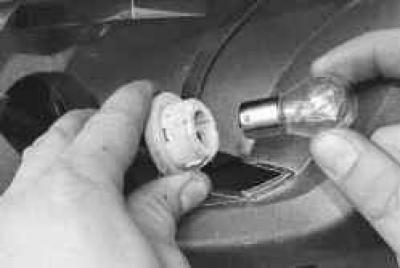

7. Натиснете крушката, завъртете я обратно на часовниковата стрелка и я извадете от фасунгата.
8. Поставете новата крушка в гнездото и гнездото в корпуса на лампата.
9. По същия начин сменете лампата на указателя на завой.
10. При комбита, стиснете фиксатора и изключете конектора на кабелния сноп от задната светлина.
11. Отвийте два винта и свалете капака на лампата заедно с патроните на лампите.
12. Натиснете крушката, завъртете я обратно на часовниковата стрелка и я извадете от фасунгата.
13. Инсталирайте нова лампа.
14. Инсталирайте частите в обратния ред на отстраняване.
За да смените която и да е крушка в задните светлини на седан, следвайте стъпките по-долу.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
2. Отворете капака на багажника.
3. Завъртете двете ключалки на капака на задните светлини и свалете капака.
4. Изстискайте две скоби и отстранете капака на фенера в сбора с касетите на лампите.
5. Натиснете крушката, завъртете я обратно на часовниковата стрелка и я извадете от фасунгата.
6. Инсталирайте нова лампа.
7. Инсталирайте частите в реда, обратен на премахването.
За да смените крушката на светлината за заден ход, продължете както следва.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
ЗАБЕЛЕЖКА: За да смените лампата, не е необходимо да сваляте лампата, достатъчно е да извършите операциите от параграфи. 4–9. Въпреки това е по-удобно да извършвате тези операции, като премахнете фенера.

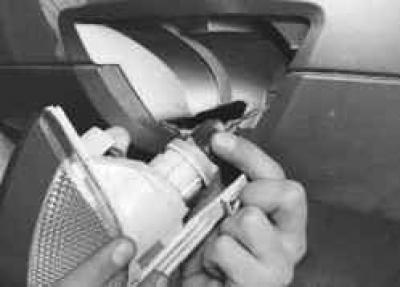

2. Натиснете резето ...
3. ... и свалете светлината за заден ход от бронята.

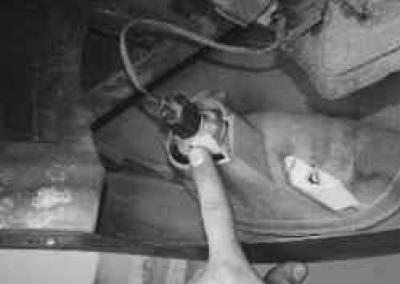

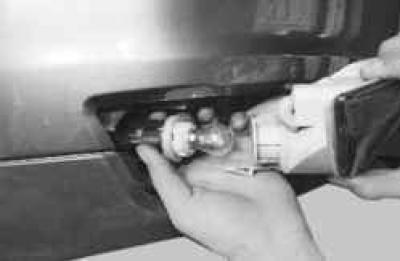

4. Завъртете фасунгата на крушката обратно на часовниковата стрелка...
5. ... и го извадете от лампата.

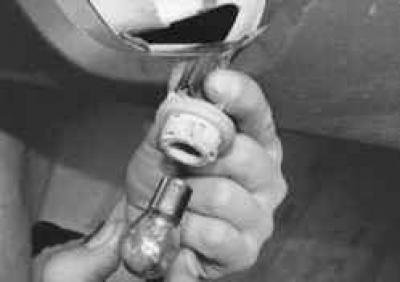

6. Завъртете лампата обратно на часовниковата стрелка...
7. ... и го извадете от касетата.
8. Поставете нова лампа.
9. Инсталирайте частите в реда, обратен на премахването.
За да смените крушката на фара за мъгла, продължете както следва.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
ЗАБЕЛЕЖКА: За да смените лампата, не е необходимо да сваляте лампата, достатъчно е да извършите операциите от параграфи. 4–9. Въпреки това е по-удобно да извършвате тези операции, като премахнете фенера.
2. Натиснете резето ...
3. ... и свалете фара за мъгла от бронята.

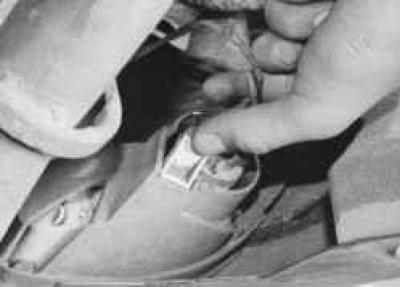

4. Завъртете фасунгата на крушката обратно на часовниковата стрелка...
5. ... и го извадете от лампата.
6. Завъртете лампата обратно на часовниковата стрелка...
7. ... и го извадете от касетата.
8. Поставете нова лампа.
9. Инсталирайте частите в реда, обратен на премахването.
За да смените крушките в светлините на регистрационния номер, следвайте тези стъпки.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

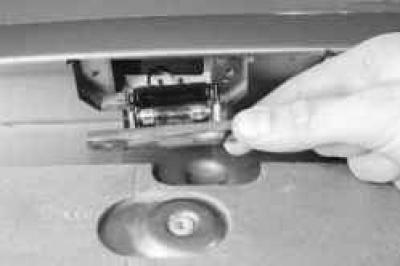

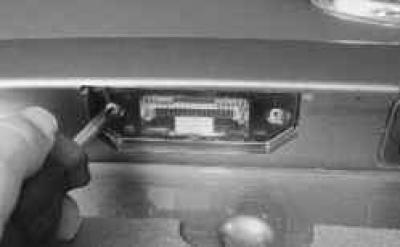

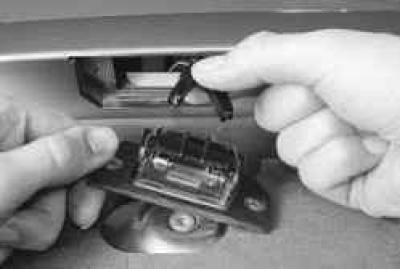

2. Развийте два винта за закрепване...
3. ... извадете лампата от облицовката на задната врата (капак на багажника) ...
4. ... и изключете подложките на кабелния сноп от него.

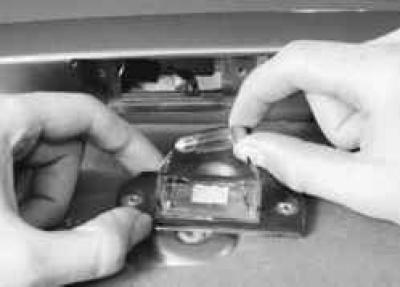

5. Освободете ключалките...
6. ... и отстранете рефлектора.
7. Извийте пружинния контакт и вземете лампа.
8. Поставете нова лампа.
9. Инсталирайте частите в реда, обратен на премахването.
10. По същия начин сменете крушката във втората светлина за регистрационния номер.
За да смените крушката на вторичната спирачна светлина, следвайте тези стъпки.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
2. Отстранете вторичната спирачна светлина (вижте "Смяна на вторичната спирачна светлина").

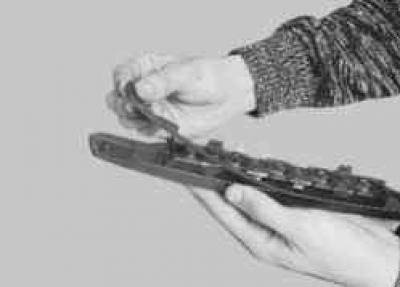

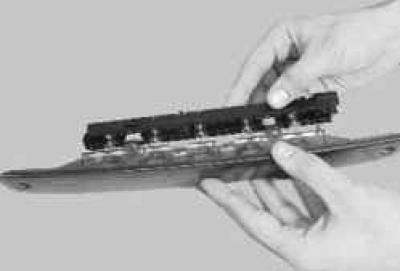

ЗАБЕЛЕЖКА: За хечбек и комби, по избор...

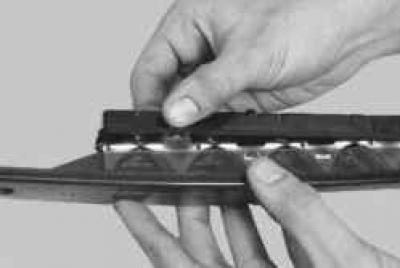

...стиснете зъбчетата отляво...

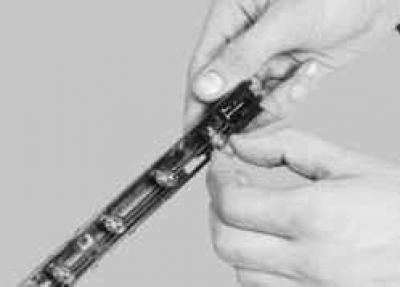

... и отдясно, след което отделете гнездото на лампата и дифузера.
Връзката на дифузора с фасунгата на лампата е уплътнена с уплътнение. Сменете повреденото уплътнение.
3. Извадете безцокълната лампа, която трябва да смените, от цокъла.
4. Поставете нова лампа.
5. Инсталирайте частите в реда, обратен на премахването.
За да смените крушката в куполната светлина, продължете както следва.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

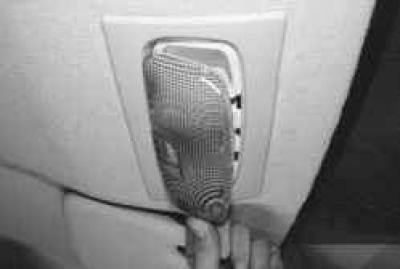

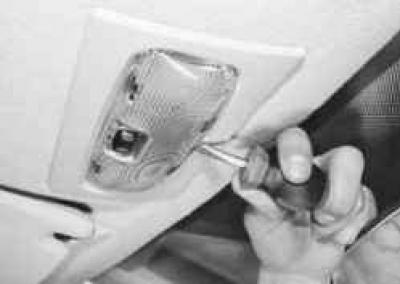

2. Извадете с отвертка ...
3. ... и отстранете дифузера на вътрешната лампа, като преодолеете силата на скобите.
4. Извийте пружинния контакт и вземете лампа.
5. Поставете нова лампа.
6. Сменете дифузора.
Следвайте стъпките по-долу, за да смените лампата на педала.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

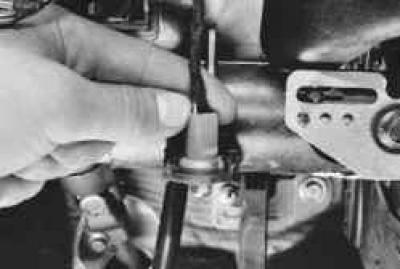

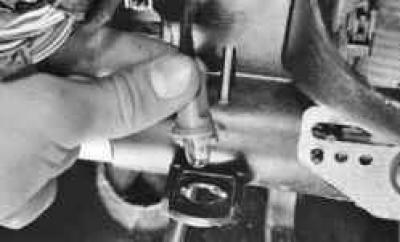

2. Завъртете фасунгата на крушката обратно на часовниковата стрелка...
3. ... и го извадете от скобата на арматурата на арматурното табло.

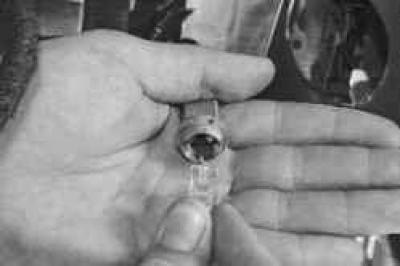

4. Извадете лампата без основа от гнездото.
5. Поставете нова лампа в държача.
6. Инсталирайте частите в реда, обратен на премахването.
За да смените крушката в осветлението на багажника, продължете както следва.
ЗАБЕЛЕЖКА: Светлината на багажника е монтирана на автомобили седан.
1. Изключете проводника от щепсела "минус" на акумулаторната батерия.
2. Отворете багажника.
3. Преодолявайки силата на резето, извадете капака от отвора в каросерията на автомобила (ако е необходимо, извадете го с отвертка).
4. Извадете крушката от фасунгата.
5. Поставете нова лампа в гнездото.
6. Инсталирайте частите в реда, обратен на премахването.
