Отстраняване, проверка и монтаж на маслената помпа

Оттегляне

1. Отстранете MHR веригите (параграф 10). Тази процедура включва премахване на палета (параграф 14).

2. Отстранете болтовете на фланеца и опорната гайка и отстранете всмукателната тръба и филтъра. Отстранете О-пръстена от помпата.

3. Въпреки че не е необходимо на този етап, отстранете винтовете и извадете лостчето от картера.

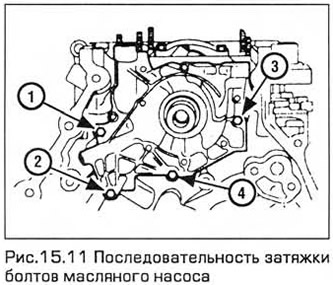

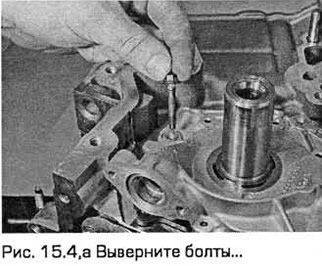

4. Постепенно развийте болтовете за закрепване на палета в последователност, върнете се към показаното на фиг. 15.11. Извадете помпата от цилиндровия блок (вижте фиг. 15.4, a, b).

Проверка

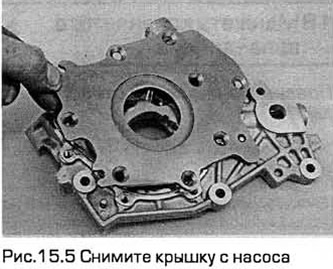

5. Разхлабете винтовете и свалете капака от помпата (вижте фиг. 15.5).

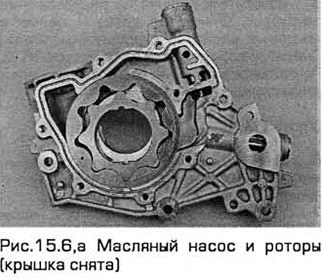

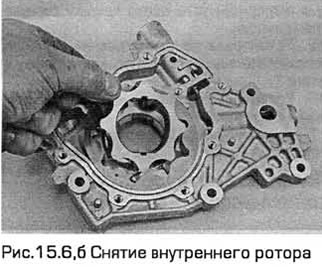

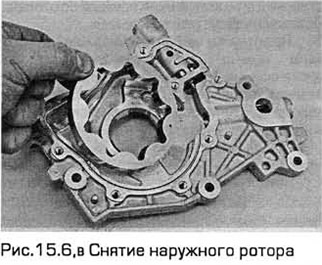

6. Отбележете позицията на маркировките на вътрешния и външния ротор и ги отстранете. Маркировката на външния ротор е обърната към капака, а маркировката на вътрешния ротор е обърната към корпуса на помпата (виж фиг. 15.6, a-c).

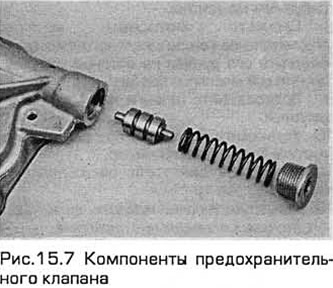

7. Развийте щепсела и отстранете предпазния клапан, пружината и буталото (вижте Фиг. 15.7).

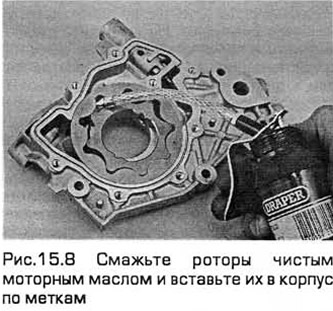

8. Ако някой от роторите или корпусът на помпата са надраскани или повредени, целият модул на помпата трябва да се смени. Ако компонентите могат да се обслужват, първо монтирайте частите на клапана и затегнете щепсела. Смажете роторите с чисто двигателно масло и ги поставете в корпуса според маркировките (вижте Фиг. 15.8).

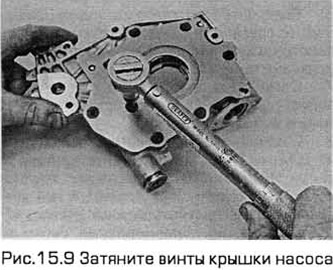

9. Поставете капака на помпата и затегнете винтовете до необходимия въртящ момент (вижте Фиг. 15.9).



10. Преди да монтирате помпата, напълнете я с чисто двигателно масло през отвора във фланеца на всмукателната тръба. В същото време завъртете роторите, така че маслото да изпълни вътрешността на помпата.

Инсталиране

11. Позиционирайте помпата така, че вътрешният ротор да е подравнен с плоската част на коляновия вал и я съединете с цилиндровия блок. Поставете болтовете и последователно (виж Фиг.15.11) ги затегнете до необходимия въртящ момент.



12. Монтирайте масления дефлектор, ако е бил свален, върху картера и затегнете болтовете.

13. Инсталирайте смукателната тръба и филтъра, заедно с нов О-пръстен, в помпата. След това поставете болтовете на фланеца и ги затегнете до необходимия въртящ момент. Поставете и затегнете опорната гайка.

14. Инсталирайте MHR веригите и подравнете зъбните колела (параграф 10).
