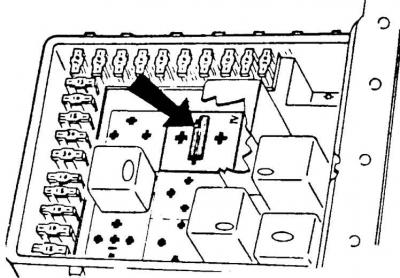

Месца размяшчэння рэле святла фар у блоку засцерагальнікаў і рэле

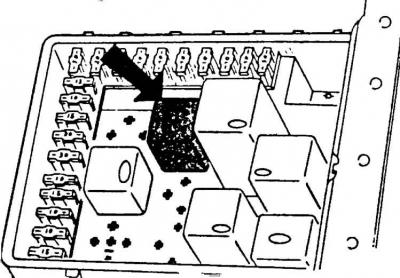

Перамычка, усталяваная ў пазіцыі "IV" у блоку засцерагальнікаў і рэле, калі аўтамабіль не абсталяваны рэле святла фар

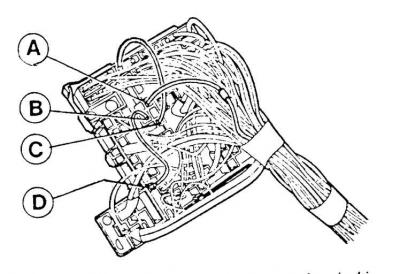

Змены ў спосабе падлучэння джгута электрычных правадоў да блока засцерагальнікаў і рэле
А - падлучэнне (дадаткова прыпаянага) правады залацістага колеру, У - падлучэнне дадатковага карычневага провада масы, З - падлучэнне арыгінальнага жоўтага провада (ад засцерагальніка), D - падлучэнне да масы карычневага провада
З лютага 1983 гады (код даты выраба "DК") аўтамабілі версій: асноўны (Base), L і GL абсталёўваюцца рэле ўключэння святла фар, якое размешчана ў пазіцыі "IV" рэле ў блоку засцерагальнікаў і рэле (гл. мал. Месца размяшчэння рэле святла фар у блоку засцерагальнікаў і рэле).
У выпадку няправільнага ўключэння фар блізкага святла ў аўтамабілях, вырабленых да ўводзін гэтага рэле, варта паступаць наступным чынам.
Аўтамабілі з перамычкай у пазіцыі "IV" рэле ў блоку засцерагальнікаў і рэле
1. Праверыць паляць правадоў ад фар блізкага і далёкага святла.
2. Калі няспраўнасць не ўхіленая, то неабходна зняць перамычку (гл. мал. Перамычка, усталяваная ў пазіцыі "IV" у блоку засцерагальнікаў і рэле, калі аўтамабіль не абсталяваны рэле святла фар) і у пазіцыі "IV" уставіць рэле (гл. мал. Месца размяшчэння рэле святла фар у блоку засцерагальнікаў і рэле).
Аўтамабілі без перамычкі і без рэле ў пазіцыі "IV " рэле ў блоку засцерагальнікаў і рэле
3. Праверыць паляць правадоў ад фар блізкага і далёкага святла.
4. Калі няспраўнасць не вызначана, адлучыць акумулятар.
5. Адсунуць ўнутраную абіўку з левага боку пад пярэдняй панэллю.
6. Выцягнуць пласцінку з раздымамі блока засцерагальнікаў і рэле ў бок адсека рухавіка.
7. Перарэзаць на адлегласці каля 160 мм провад жоўтага колеру, які ідзе ад засцерагальніка N16 або 17.
8. Прылітаваць раз'ём (N А83SX-14489-AA) на канцы провада, які ідзе ад засцерагальніка № 16 або 17, і ізаляваць гэты раз'ём.
9. Прыгатаваць два кавалкі правадоў карычневага і жоўтага колераў перасекам 1,5 мм2 і даўжынёй 160 мм.
10. Прылітаваць плоскі стандартны кантакт на канцы провада карычневага колеру і раз'ём (N А83SX-14489-AA) на іншым яго канцы і ізаляваць іх.
11. Прылітаваць раз'ём (N А83SX-14489-AA) на канцы жоўтага провада. Іншы канец гэтага провада прылітаваць да канца жоўтага провада (застаўся пасля разразання) з арыгінальнага джгута і ізаляваць злучэнні.
12. Злучыць канец жоўтага провада ад засцерагальніка N16 або 17 з раздымам (З) (гл. мал. Змены ў спосабе падлучэння джгута электрычных правадоў да блока засцерагальнікаў і рэле) у пазіцыі "IV" рэле.
13. Дадатковыя правады злучыць у адпаведнасці з мал. Змены ў спосабе падлучэння джгута электрычных правадоў да блока засцерагальнікаў і рэле - карычневы ў кропках (У) і (D), а жоўты ў кропцы (А).
