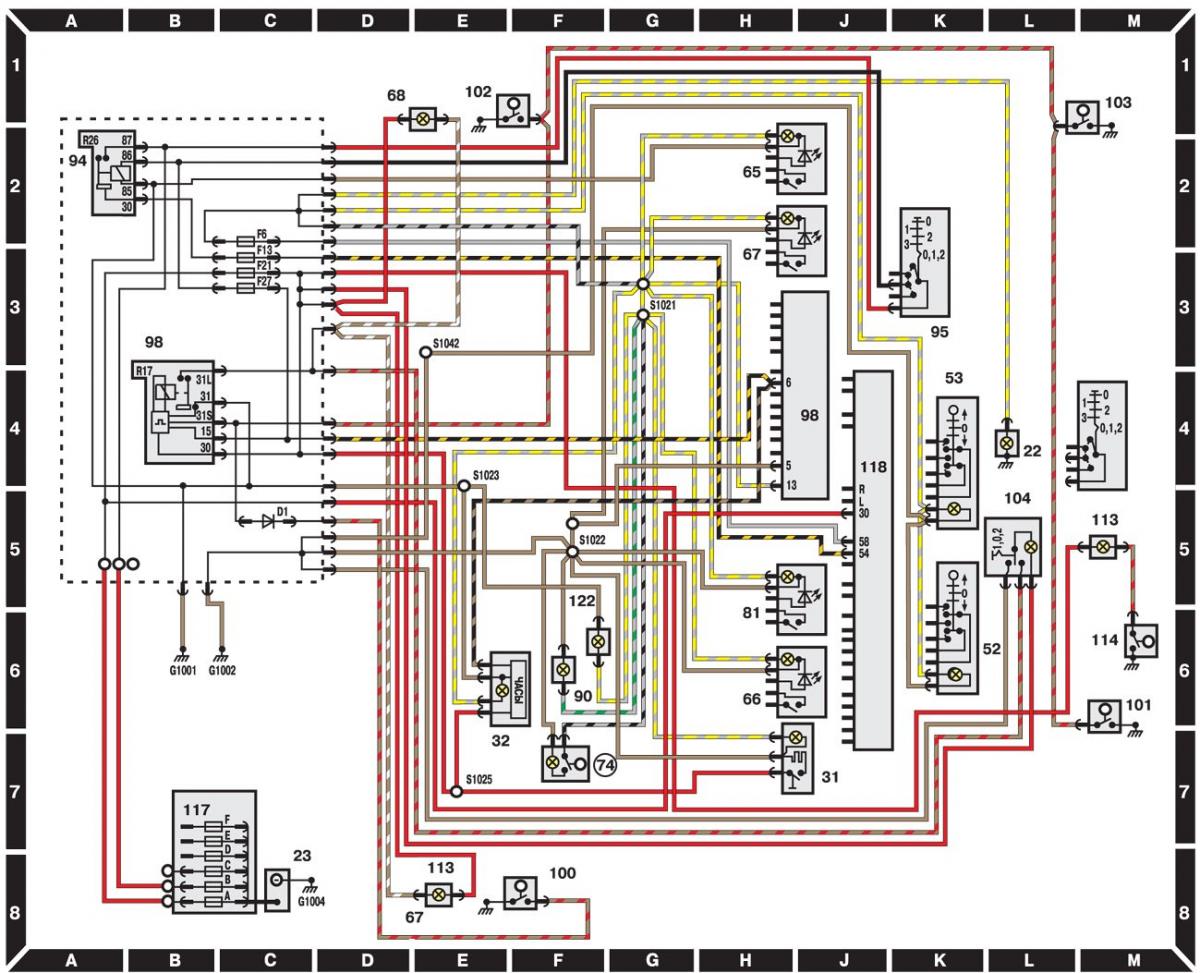

Система освещения салона (модели выпуска до 1995 г.)
Открыть большую картинку в новой вкладке »
- 22 – лампа подсветки переключателя освещения;
- 23 – аккумуляторная батарея;
- 31 – лампа подсветки прикуривателя;
- 32 – часы;
- 52 – выключатель стеклоподъемника левой передней двери;
- 53 – выключатель стеклоподъемника правой передней двери;
- 65 – выключатель противотуманного света фар;
- 66 – выключатель противотуманного света задних фонарей;
- 67 – лампа плафона освещения салона на левой стойке;
- 68 – лампа плафона освещения салона на правой стойке;
- 74 – лампа освещения вещевого ящика;
- 81 – выключатель обогревателя заднего стекла;
- 87 – выключатель обогревателя ветрового стекла;
- 90 – выключатель вентилятора отопителя салона;
- 94 – реле зажигания;
- 95 – замок зажигания;
- 98 – комбинация приборов;
- 99 – реле системы освещения салона;
- 100 – выключатель освещения салона на левой передней двери;
- 101 – выключатель освещения салона на левой задней двери;
- 102 – выключатель освещения салона на правой передней двери;
- 103 – выключатель освещения салона на правой задней двери;
- 104 – выключатель освещения салона;
- 113 – лампа освещения багажника;
- 114 – выключатель освещения багажника;
- 118 – переключатель освещения;
- 122 – лампа подсветки радиоприемника
