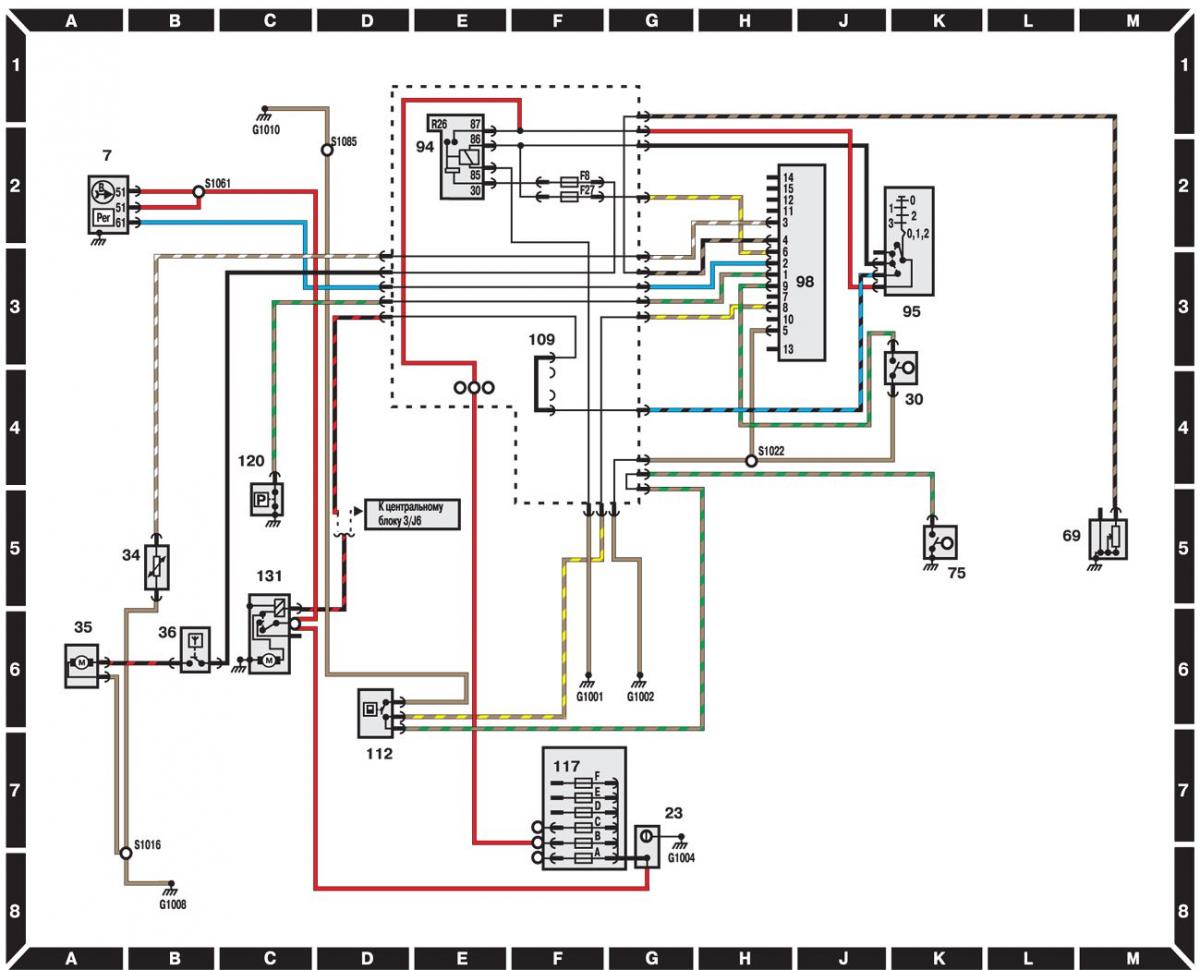

Модели до 1995 г. выпуска
Открыть большую картинку в новой вкладке »
- 7 – генератор;
- 23 – аккумуляторная батарея;
- 30 – датчик полного закрытия дроссельной заслонки;
- 35 – вентилятор охлаждения двигателя;
- 36 – датчик температуры охлаждающей жидкости;
- 69 – датчик уровня топлива;
- 75 – выключатель контрольной лампы сигнального устройства низкого уровня тормозной жидкости и включения стояночного тормоза (на рычаге стояночного тормоза); 94 – реле зажигания;
- 95 – замок зажигания;
- 98 – комбинация приборов;
- 109 – перемычка;
- 112 – датчик низкого уровня тормозной жидкости;
- 117 – блок предохранителей в моторном отсеке;
- 120 – датчик давления масла;
- 131 – стартер
Общее описание и обозначения на электрических схемах находится здесь →
