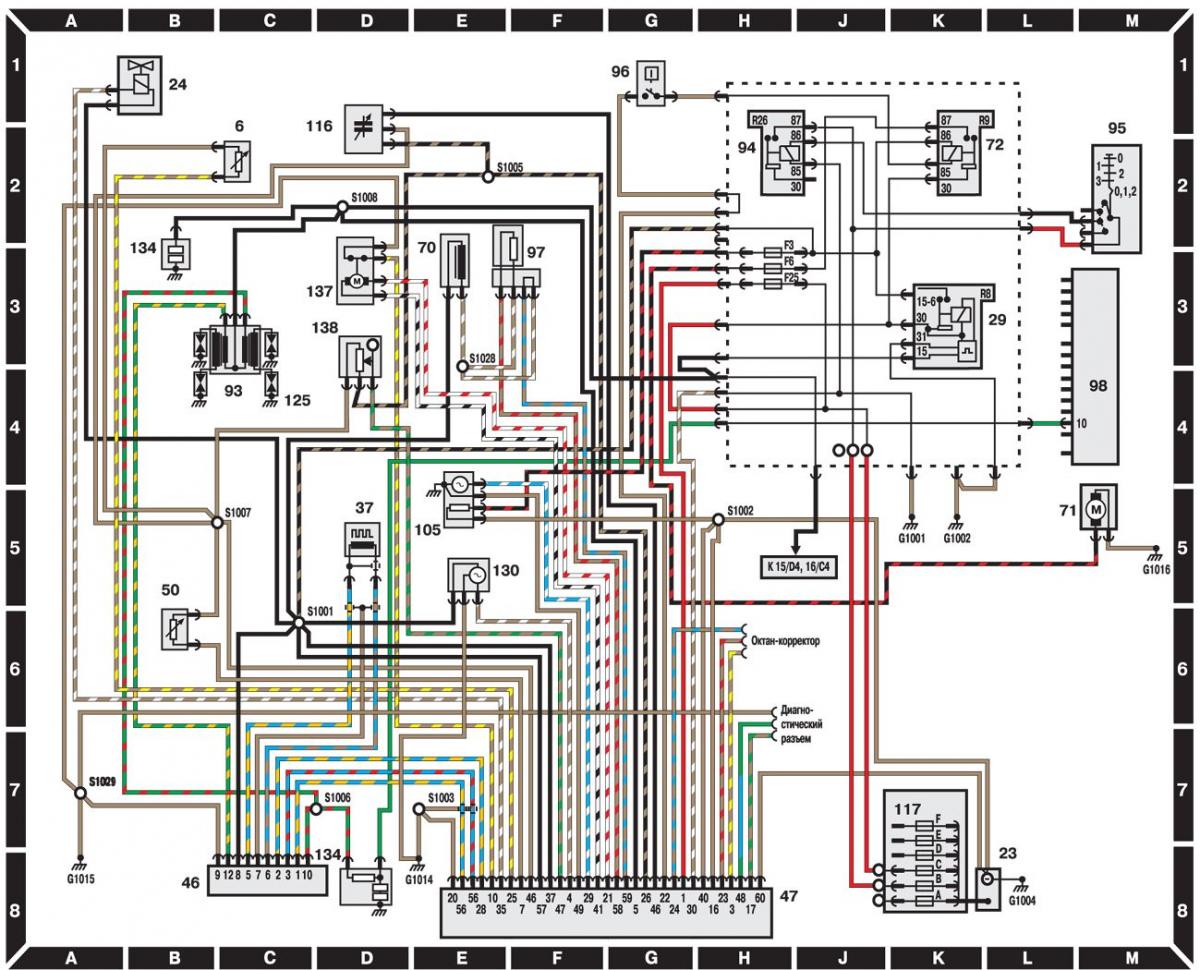

Системы зажигания и впрыска топлива (двигатели 1,4 CFI до 1995 г.)

Системы зажигания и впрыска топлива (двигатели 1,4 CFI до 1995 г.)

Открыть большую картинку в новой вкладке »

---

• 6 – датчик температуры воздуха во впускном коллекторе;
• 23 – аккумуляторная батарея;
• 24 – электромагнитный клапан;
• 29 – реле питания системы впрыска топлива CFI;
• 37 – датчик угла поворота коленчатого вала;
• 46 – ЭБУ зажиганием EDIS;
• 47 – ЭБУ впрыском топлива EEC IV;
• 58 – датчик температуры охлаждающей жидкости;
• 70 – топливная форсунка;
• 71 – топливный насос;
• 72 – реле топливного насоса;
• 93 – катушка зажигания;
• 94 – реле питания системы зажигания;
• 95 – замок зажигания;
• 96 – выключатель;
• 97 – резистор;
• 98 – комбинация приборов;
• 105 – датчик кислорода;
• 117 – блок предохранителей в моторном отсеке;
• 125 – свеча зажигания;
• 130 – датчик скорости автомобиля;
• 134 – конденсатор;
• 137 – электродвигатель управления дроссельной заслонкой;
• 138 – датчик положения дроссельной заслонки

Общее описание и обозначения на электрических схемах находится здесь →
