Снятие и установка системы выпуска отработавших газов

Снятие

1. Поднять автомобиль.

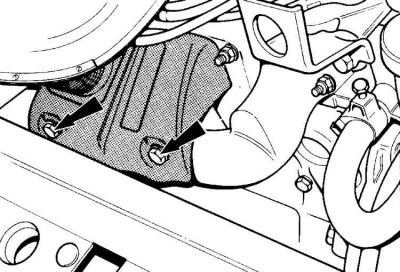

2. В автомобилях с рабочим объемом двигателя 1,1 дм³ снять патрубок подачи подогретого воздуха, отвинтить болты крепления заборника подогрева воздуха (указаны стрелками).

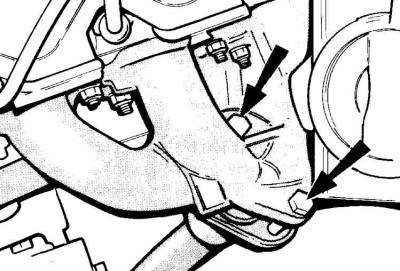

3. Отвинтить 2 болта крепления приемной трубы (указаны стрелками).

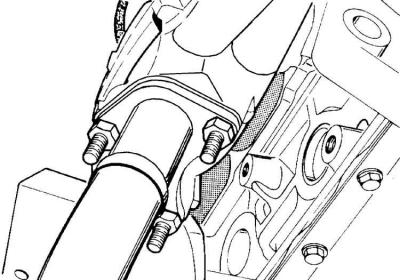

4. В автомобилях с рабочим объемом двигателя 1,3, 1,4 и 1,6 дм³ снять разъем лябда-зонда и отвинтить три болта крепления приемной трубы.


5. Отцепить от кузова резиновые держатели и снять глушители.

Установка

Обязательно устанавливать новые болты и прокладку. Перед установкой смазать все болты и гайки термостойкой пастой, например, Liqui Moly LM-508-ASC.

1. В автомобилях с рабочим объемом двигателя 1,3, 1,4 и 1,6 дм³ соединить приемную трубу с передним глушителем, не затягивая окончательно болты.

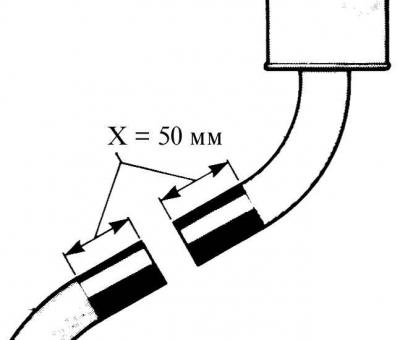

2. Для соединения переднего и заднего глушителей нанести метки на расстоянии 50 мм от торцов соединяемых труб.

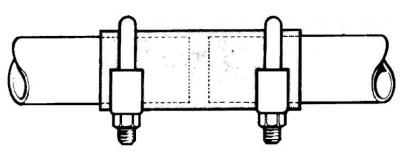

3. Вставить концы труб в соединитель до меток. Установить взаимное положение глушителей и подтянуть болты, не затягивая их окончательно.

4. Установить систему выпуска отработанных газов на резиновые держатели.


5. Привинтить приемную трубу к коллектору, используя новые болты и прокладку.

6. Выровнять систему выпуска отработанных газов и окончательно затянуть болты моментом 40 Нм. Расстояние от системы выпуска отработанных газов до кузова автомобиля должно быть одинаковым (не менее 25 мм).

7. Подключить лямбда-зонд.

8. В автомобилях с рабочим объемом двигателя 1,1 дм³ привинтить заборник подогрева воздуха и установить патрубок.

9. На автомобилях Orion установить насадку выхлопной трубы и закрепить одним болтом.

10. Опустить автомобиль.
