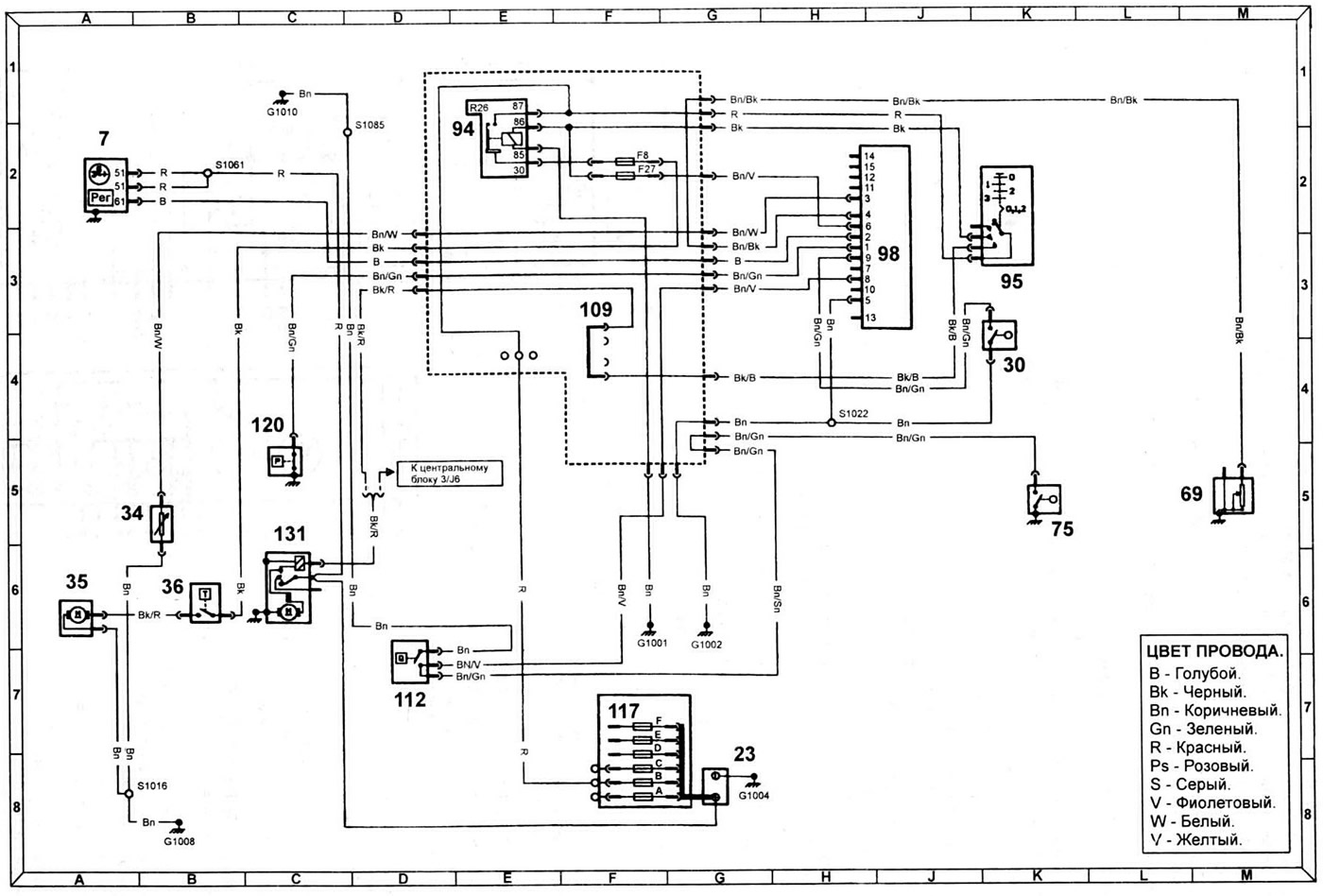

Диаграмма 1. Системы запуска, зарядки, охлаждения, аварийная сигнализация и индикаторы (до 1995 года)

Диаграмма 1. Системы запуска, зарядки, охлаждения, аварийная сигнализация и индикаторы автомобилей изготовленных до 1995 года.



7 - генератор, 23 - аккумулятор, 30 - выключатель заслонки, 35 - двигатель вентилятора, 36 - выключатель вентилятора, 69 - датчик уровня топлива, 75 - контрольная лампа ручного тормоза, 94 - реле зажигания, 95 - замок зажигания, 98 - комбинация приборов, 109 - перемычка, 112 - датчик низкого уровня тормозной жидкости, 117 - блок предохранителе в моторном отсеке, 120 - датчик давления масла, 131 - стартер.
