Трос управления эксцентриком на моделях с автоматической коробкой передач СТХ

Регулировка троса управления эксцентриком должна производиться после установки коробки передач или замены троса. Трос закреплен на эксцентрике установленном на оси дроссельной заслонки и сообщает коробке передач ее положение.

Снимите воздушный фильтр.

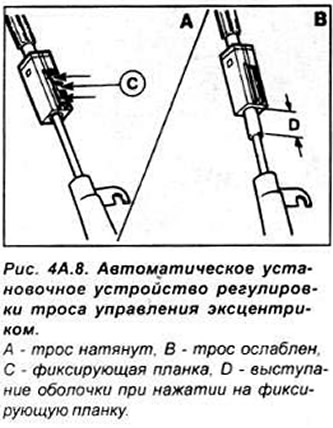

Нажмите на фиксирующую планку автоматического установочного устройства до полного ослабления троса, сопровождающееся щелчком и увеличением выступания оболочки. Автоматическое установочное устройство расположено сверху на направляющей втулке троса (см. рис. 4А.8).



Поворачивая за эксцентрик, поверните дроссельную заслонку до упора, те в режим максимального дросселирования и отпустите назад. При этом срабатывает автоматическое устройство регулирования троса коробки передач и выставляется выступание оболочки троса.

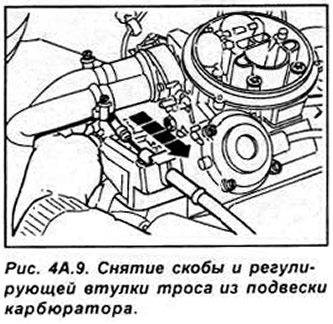

Снимите скобу троса и регулирующую втулку из подвески карбюратора и сместите ее вправо (см. рис. 4А.9).



Нажмите педаль акселератора и установите скобу вместе с регулирующей втулкой. Отпустите педаль. Нажмите педаль акселератора несколько раз и проверьте, что дроссельная заслонка открывается полностью. Если необходимо произведите повторную регулировку.

Установите воздушный фильтр и подсоедините отрицательную клемму аккумулятора.
