Снятие и установка прочих датчиков

Снятие и установка вакуумного датчика во всасывающей подводке

Отсоедините провод массы от зажима аккумулятора.

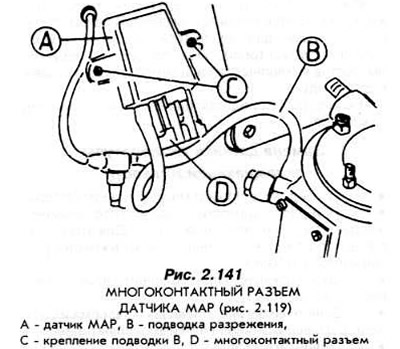

Выньте вилку многоконтактного разъема из датчика (рис. 2.141).



Снимите трубку разрежения.

Вывинтите датчик.

Датчик устанавливается в обратной последовательности.

Снятие и установка датчика температуры засасываемого воздуха

Отсоедините провод массы от зажима аккумулятора.

Выньте из датчика вилку многоконтактного разъема.

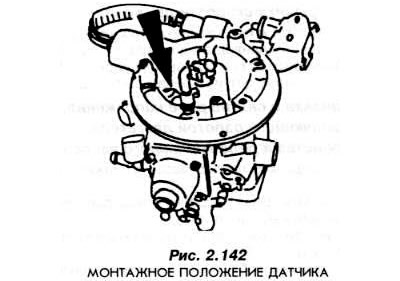

Вывинтите датчик из устройства CFJ (рис. 2.142).



Устанавливается датчик в следующем порядке:

Резьбу датчика смажьте силиконовой уплотнительной пастой.

Ввинтите датчик и затяните требуемым моментом затяжки.

Вставьте в гнездо датчика вилку многоконтактного разъема.


Подсоедините аккумулятор к электрической сети автомобиля.

Снятие и установка предохранительного выключателя топливного насоса

Отсоедините провод массы от зажима аккумулятора.

Отвинтите крышку багажника и найдите в нем выключатель.

Выньте вилку многоконтактного разъема.

Демонтируйте выключатель. Устанавливается он в обратной последовательности.

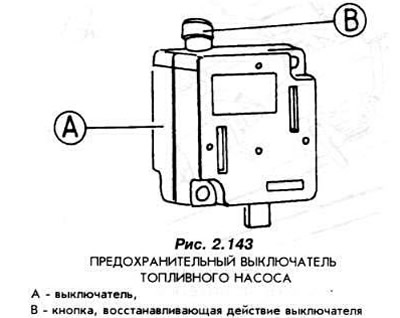

Обратите особое внимание на правильное соединение разъема и тщательное его закрытие. Проверьте действие и восстановление выключателя нажав два раза кнопку (В, рис. 2.143).

Снятие и установка датчика скорости движения

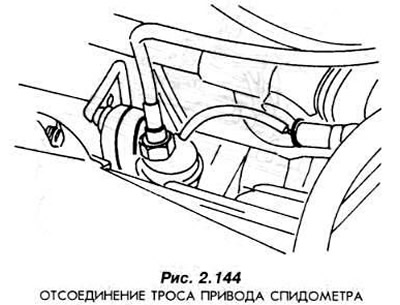

Отвинтите установленную на трос привода гайку и отсоедините привод спидометра (рис. 2.144).



Вывинтите датчик из коробки передач. Устанавливается новый датчик в обратном порядке.

Установка и снятие реле напряжения, управляющего работой двигателя устройства и реле топливного насоса

Отсоедините провод массы от зажима аккумулятора.

Снимите крышку коробки предохранителей.

Выньте накладку пола.

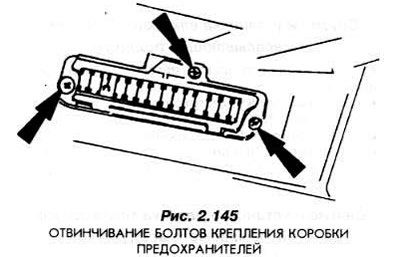

Вывинтите три болта крепящих коробку предохранителей (рис. 2.145).



Снимите коробку предохранителей, наклонив ее вниз.

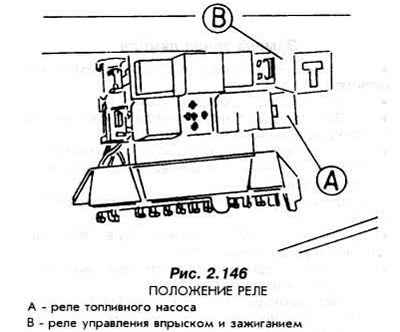

Замените поврежденные реле (рис. 2.146). Установите коробку предохранителей на место.
