Рис. 15.40. Расположение предохранителей в блоке предохранителей и реле под панелью приборов
Большинство предохранителей и некоторые реле установлены в салоне автомобиля слева под рулевым колесом (рис. 15.40). Блок предохранителей и реле расположен с левой задней стороны моторного отсека за амортизаторной стойкой. Перед заменой предохранителя или реле выключите зажигание и все потребители электроэнергии (например, радиоприемник).
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Пинцетом (находится в крышке блока предохранителей) или плоскогубцами осторожно достаньте перегоревший предохранитель из держателя.
2. Вставьте в держатель новый предохранитель, рассчитанный на ту же силу тока. Следите за правильной установкой предохранителя.

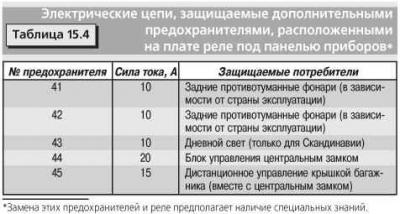

3. Если новый предохранитель сразу же перегорит, проверьте, может быть, вы установили плавкий предохранитель, рассчитанный на меньшую силу тока защиты. Если установленный предохранитель перегорит снова, проверьте электрическую цепь, защищаемую предохранителем (рис. 15.40, 15.42, 15.43 и табл. 15.3, 15.4, 15.6).
Рис. 15.42. Расположение предохранителей в блоке предохранителей и реле в моторном отсеке
Рис. 15.43. Расположение блока предохранителей в моторном отсеке двигателя Zetec-SE
