Охлаждающая жидкость

В системе охлаждения смесь антифриза и антикоррозийного вещества с водой обеспечивает необходимое охлаждение двигателя автомобиля Fiesta. Поэтому говорят об охлаждающей жидкости. Компания Ford заливает на заводе примерно 50% антифриза (ESDM-97B49-A) и 50% воды. Этого достаточно для надежной защиты от замерзания охлаждающей жидкости до температуры –30 °С. При температуре –38 °С (температура замерзания) охлаждающая жидкость начинает кристаллизироваться. Большинство охлаждающих жидкостей теряют свои свойства уже после четырех лет эксплуатации, и их необходимо заменять. Для доливки подходят обычные антифризы, имеющиеся в продаже, их только необходимо смешивать с водой согласно указаниям производителей. Такое же большое значение, как защита от мороза, имеет и защита от коррозии, которая препятствует образованию в системе охлаждения накипи, ржавчины и других продуктов, являющихся плохими проводниками тепла и ухудшающих охлаждение — двигатель может перегреться.



ТЕХНИЧЕСКИЙ СЛОВАРЬ

Элементы системы охлаждения

Водяной насос.

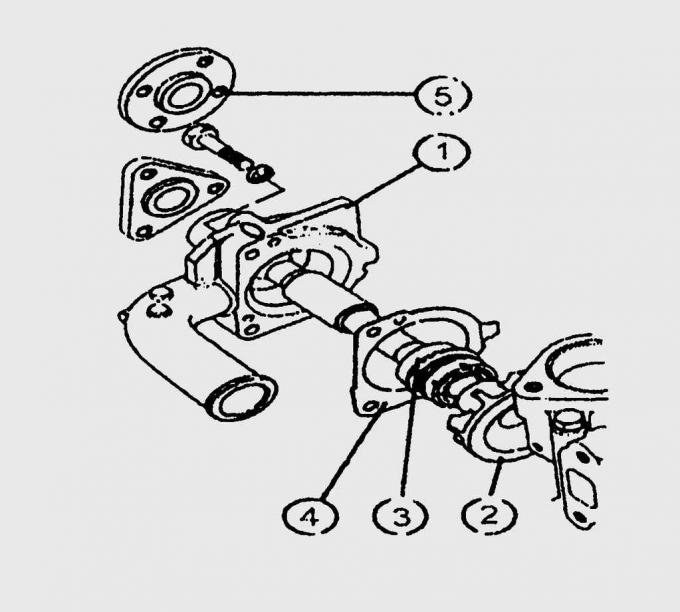

Рис. 6.2. Элементы водяного центробежного насоса: 1 – корпус насоса; 2 – крыльчатка насоса; 3 – вал; 4 – уплотнительное кольцо; 5 – шкив


Во всех двигателях автомобилей Fiesta охлаждающая жидкость принудительно прокачивается через систему охлаждения центробежным насосом (рис. 6.2). В двигателях OHV привод осуществляется клиновым ремнем, в двигателях ОНС — поликлиновым ремнем.

Радиатор.

Радиатор служит для охлаждения жидкости потоком воздуха, проходящим через сердцевину радиатора. Радиатор трубчато-пластинчатый с пластмассовыми бачками, расположенными с левой и правой стороны радиатора. Сердцевина радиатора состоит из алюминиевых трубок и алюминиевых охлаждающих пластин. Для повышения эффективности охлаждения жидкости пластины штампуются с насечкой, обеспечивающей турбулентное движение воздуха через радиатор. Радиатор автомобиля Fiesta крепится к верхней и нижней поперечной балке.

Термостат.

Термостат поддерживает постоянную температуру жидкости в системе охлаждения двигателя независимо от изменений давления в системе охлаждения. В зависимости от версий двигателей термостаты начинают открываться при температуре 85–90 °С и полностью открыты при температуре 99–102 °С с допуском ±3 °С. Открытие и закрытие клапана термостата осуществляет наполненная специальным воском втулка. При нагревании охлаждающей жидкости воск плавится, его объем увеличивается и за счет этого открывается клапан. Если жидкость охлаждается, пружина давит на клапанную тарелку и, соответственно, закрывает клапан.

Расширительный бачок.

Автоматически ограничивает количество циркулирующей охлаждающей жидкости в системе охлаждения. Избыточное давление снижается за счет предохранительного клапана, а разрежение компенсируется впускным клапаном в пробке расширительного бачка. Прозрачный пластмассовый расширительный бачок расположен в моторном отсеке справа по ходу движения автомобиля.
