Защелка передней двери - снятие и установка

Снятие

1. Снимите панель отделки передней двери. За дополнительной информацией обратитесь к Разделу 501-05.

2. Снимите панель поглощения энергии боковых ударов.

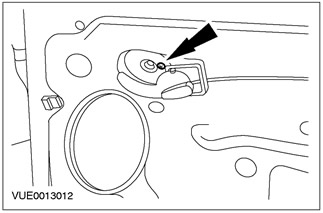

3. Выверните винт (при наличии).



4. Отсоедините трос дистанционного управления защелкой двери.

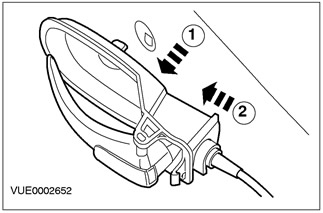

• 1. Отсоедините ручку от панели двери.
• 2. Отсоедините трос дистанционного управления защелкой двери.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

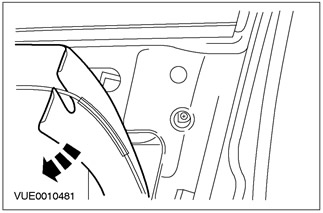

Отогните назад уплотнение.

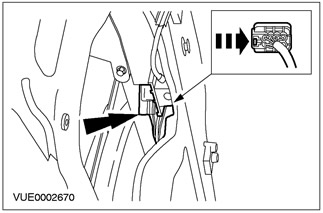

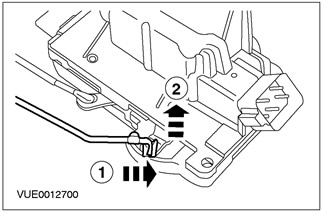

6. Расстыкуйте электрический разъем исполнительного механизма защелки двери.

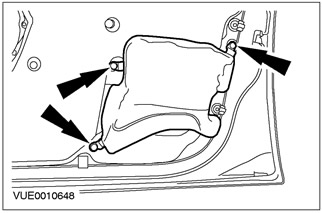

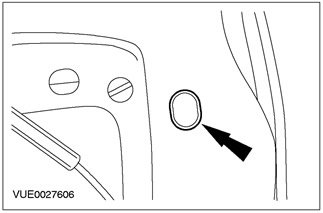

7. Снимите с двери прокладку отверстия наружной ручки двери.



8.

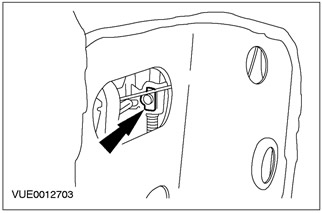

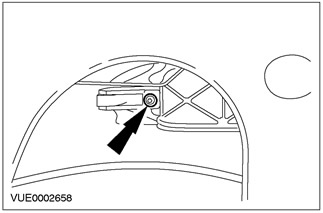

ПРИМЕЧАНИЕ: Винт требуется полностью извлечь из окантовки цилиндра замка двери, но не обязательно выворачивать полностью.

Ослабьте винт.

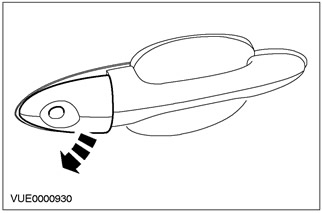

9. Снимите окантовку цилиндра замка двери.



10. Снимите наружную ручку двери.

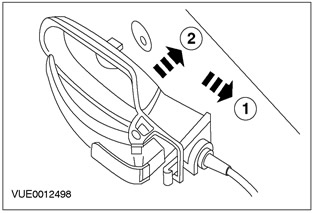

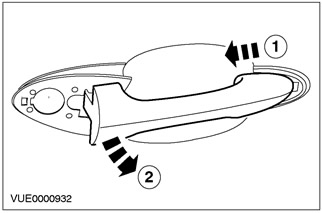

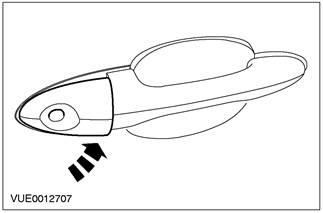

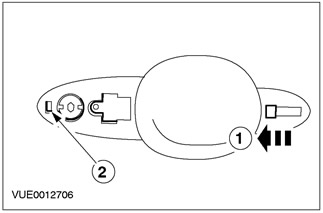

• 1. Сдвиньте и открепите наружную ручку двери.
• 2. Снимите наружную ручку двери и прокладки.

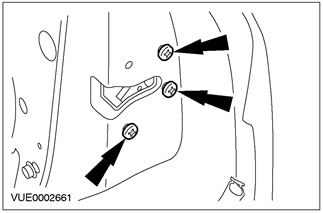

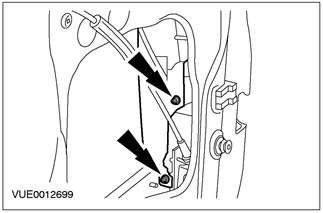

11. Выверните винты.



12.

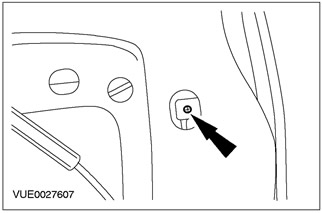

ПРИМЕЧАНИЕ: Винт требуется полностью извлечь из наружной ручки двери, но не обязательно выворачивать полностью.

Ослабьте винт.



13. Отсоедините защелку двери.

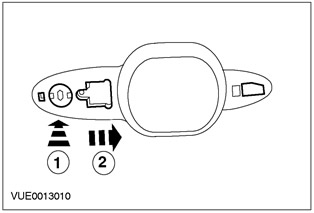

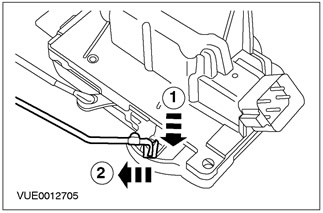

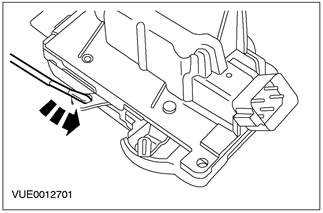

• 1. Надавите и открепите защелку двери.
• 2. Отсоедините защелку двери.

14. Отсоедините предохранительную шторку защелки двери.



15. Снимите усилительную пластину защелки двери и наружной ручки двери.

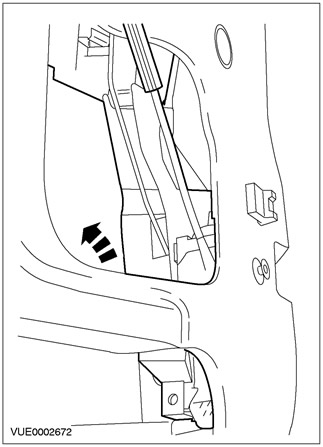

16. Отсоедините штангу цилиндра замка двери.

• 1. Поверните зажим против часовой стрелки, чтобы освободить штангу.
• 2. Отсоедините штангу.

17. Отсоедините штангу усилительной пластины наружной ручки двери.



18. Снимите и отбракуйте регулировочный зажим наружной ручки двери.



19. Снимите защелку двери.

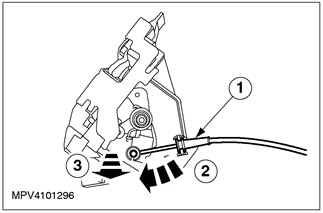

• 1. Отсоедините наружный трос дистанционного управления защелкой двери.
• 2. Поверните трос дистанционного управления защелкой двери по часовой стрелке.
• 3. Снимите защелку двери.

Установка

1. Установите трос дистанционного управления защелкой двери на защелку двери.

2.

ПРИМЕЧАНИЕ: Установите новый регулировочный зажим.

ПРИМЕЧАНИЕ: На этом этапе не устанавливайте регулировочный зажим в фиксированное положение.

Установите регулировочный зажим наружной ручки двери и штангу.



3. Подсоедините штангу усилительной пластины наружной ручки двери.



4. Подсоедините штангу цилиндра замка двери.

• 1. Подсоедините штангу.
• 2. Поверните зажим, чтобы зафиксировать положение штанги.

5. Установите защелку двери.

• 1. Сдвиньте защелку двери в требуемое положение.
• 2. Надавите на защелку двери, чтобы зафиксировать крепежные язычки.

6.

ПРИМЕЧАНИЕ: На этом этапе не затягивайте винты защелки двери.

Установите винты.



7. Установите предохранительную шторку защелки двери.



8.

ПРИМЕЧАНИЕ: Перед установкой наружной ручки двери установите прокладки.

Установите наружную ручку двери.

• 1. Расположите наружную ручку двери в положении установки.
• 2. Сдвиньте наружную ручку двери до ее фиксации в положении установки.

9. Затяните винт наружной ручки двери.



10. Установите наружную шторку цилиндра замка двери.



11. Закрепите окантовку цилиндра замка двери.



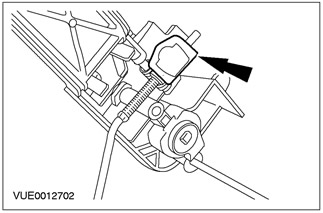

12. Нажмите на регулировочный зажим штанги защелки двери, чтобы зафиксировать положение защелки.



13. Состыкуйте электрический разъем исполнительного механизма защелки двери.

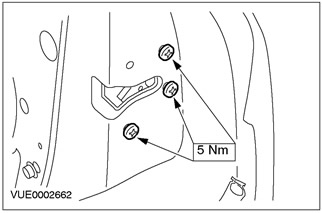

14. Затяните винты защелки двери.



15. Приклейте уплотнение.

16. Подсоедините трос дистанционного управления защелкой двери.

• 1. Вставьте ручку в крепление.
• 2. Установите трос дистанционного управления защелкой двери.

17. Установите винт (при наличии).



18. Установите панель поглощения энергии боковых ударов.



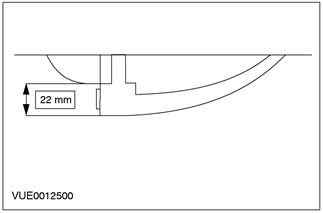

19.

ПРИМЕЧАНИЕ: При полной фиксации рычага защелки двери должны прозвучать два отчетливых щелчка.

Зафиксируйте рычаг защелки двери в захватах на защелке двери.

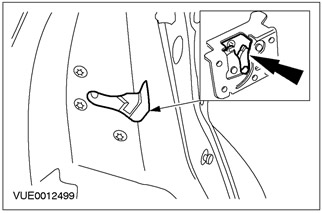

20. Заприте и отоприте защелку двери, используя подвижный рычаг на ручке дистанционного управления защелкой двери.

21. Откройте защелку двери, используя наружную ручку двери. Защелка двери должна открываться приблизительно при 75 % полного хода ручки. Наружная ручка двери должна иметь 5-6 мм хода после освобождения защелки двери.



22. Если защелка двери открывается неправильно, снимите защелку двери и переустановите регулировочный зажим штанги защелки двери.

23. Установите панель отделки передней двери. За дополнительной информацией обратитесь к Разделу 501-05.
