Выверка положения капота - снятие и установка

Регулировка

1.

ПРИМЕЧАНИЕ: Регулировка положения крышки капота без замка

Снимите замок капота. За дополнительной информацией обратитесь к Разделу 501-14A.

2.

ПРИМЕЧАНИЕ: Положение задней части капота по отношению к высоте крыльев отрегулировать невозможно.

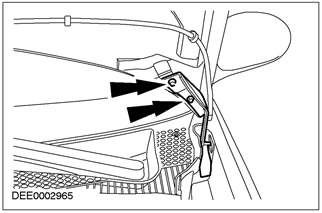

Отпустите винты петель капота приблизительно на пол-оборота.

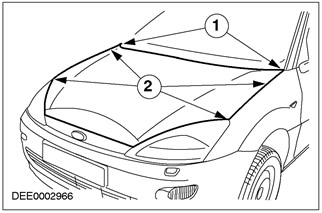

3. Отрегулируйте положение капота в продольном направлении.

• 1. Отрегулируйте положение капота таким образом, чтобы задние кромки крыла и кромка капота располагались на одной линии.
• 2. Проверьте, чтобы зазоры по отношению к левому и правому крыльям располагались параллельно, и при необходимости откорректируйте их.

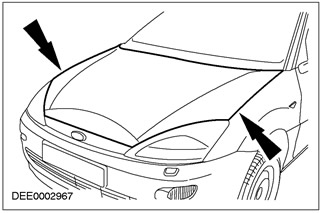

4. Отрегулируйте зазоры по отношению к левому и правому крыльям.

• Зазоры по отношению к крыльям должны быть одной величины с обеих сторон. Зазоры можно выровнять путем открывания капота с последующим фиксированием крышки с помощью опорной стойки и корректирования величины зазоров путем нажимания на крышку в направлении налево или направо.

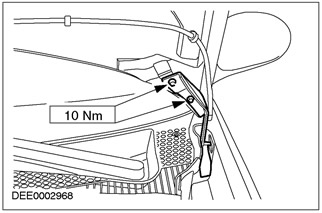

5. Затяните винты.



6.

ПРИМЕЧАНИЕ: Капот должен ровно лежать на обоих резиновых буферах.

Отрегулируйте переднюю часть капота по высоте крыльев.

• Отрегулируйте капот по высоте крыльев с помощью резиновых буферов.

7.

ПРИМЕЧАНИЕ: Зазоры и выверку кромок следует откорректировать до установки замка капота.

Установите замок капота.

• Замок капота следует устанавливать таким образом, чтобы крышка капота закрывалась без усилия, а зазоры слева и справа не изменялись.
