Крыло - снятие и установка

Снятие

1. Общая информация

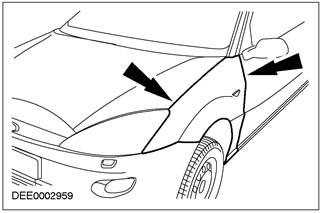

• Процедуры для левого и правого крыла аналогичны.

ПРИМЕЧАНИЕ: Если необходима замена только одного крыла, не требуется полностью снимать передний бампер и фару. В этом случае достаточно отсоединить фару и бампер от крыла. Однако, следующая процедура описывает полный процесс снятия.

2. Снимите передний бампер. За дополнительной информацией обратитесь к Разделу 501-19.

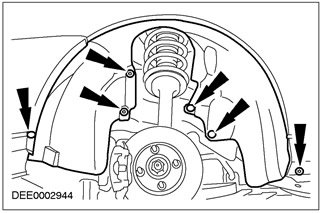

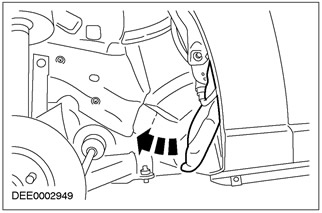

3. Снимите брызговик крыла. Выверните винты.



4. Снимите фару в сборе. За дополнительной информацией обратитесь к Разделу 417-01.

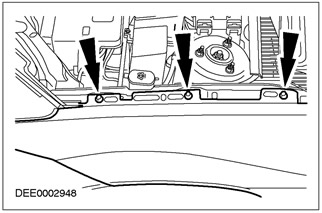

5. Отсоедините верхний фланец крыла.



6. Снимите уплотнение.

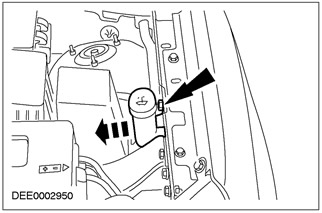

7. Снимите трубку заливной горловины бачка омывателя.

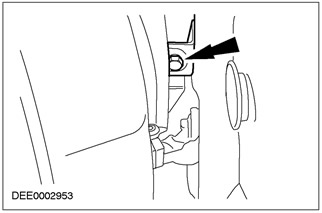

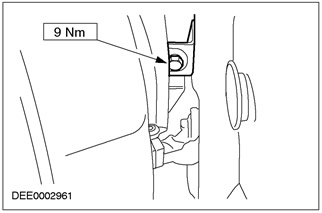

8. Выверните болт из стойки А.



9. Снимите крыло.



10. Расстыкуйте электрический разъем повторителя сигнала поворота.

Установка

1.

ПРИМЕЧАНИЕ: Автомобиль должен стоять на ровной горизонтальной поверхности. Требуется, чтобы дверь была полностью закрыта и имелись равномерные зазоры относительно стойки А, задней боковой двери или задней боковой панели отделки кузова.

Установите крыло.

• 1. Установите крыло, установите и затяните усилием руки все винты.
• 2. Проверьте и отрегулируйте зазор и выверку кромки по отношению к двери (4.0 мм ± 1.0 мм).
• 3. Затяните задний верхний винт.

2. Выверите положение крыла.

• 1. Затяните передний винт на кромке панели фартука крыла.
• 2. Аккуратно закройте капот.
• 3. Отрегулируйте зазор между крылом и капотом, откройте капот и затяните передний винт на кромке панели фартука крыла.
• Зазор между крылом и капотом: 4.0 мм ± 1.0 мм.
• Зазор между крылом и дверью: 4.0 мм ± 1.0 мм.
• 4. Выверните положение кромки по отношению к двери.
• 5. Затяните винт на стойке А, работая со стороны колесной арки.
• 6. Проверьте величину зазора по отношению к двери и затяните нижний винт в панели нижней обвязки кузова.

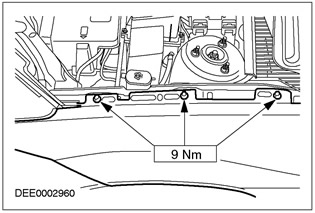

3. Проверьте все зазоры и затяните винты.



4. Затяните болт на стойке А.

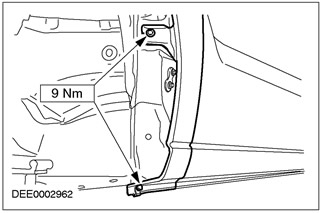

5. Затяните боковые винты на стойке А.

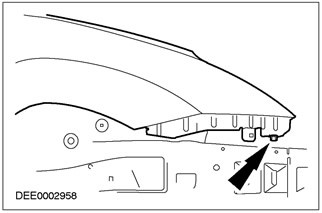

6. Затяните нижний винт на кромке панели фартука крыла.



7. Установите уплотнение.

8. Установите фару в сборе. За дополнительной информацией обратитесь к Разделу 417-01.

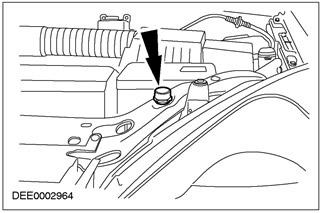

9. Отрегулируйте резиновый стопор капота.



10. Установите брызговик крыла.



11. Установите передний бампер. За дополнительной информацией обратитесь к Разделу 501-19.

12. Состыкуйте электрический разъем повторителя указателя поворота.
