ПРИМЕЧАНИЕ: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ C: СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
C1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающий переключатель управления сиденья с электроприводом - C715. |
|
|
3 Ведите положение ON. |
|
|

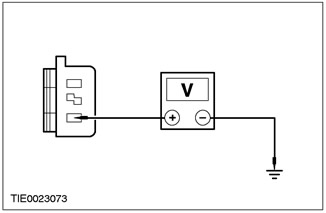

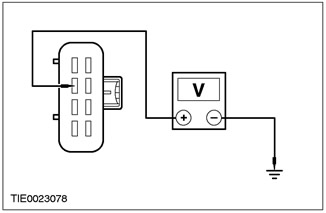

4 Измерьте напряжение между штырем 2 C715 переключателя управления сиденья с электроприводом, электрической цепи 29-AH6 (оранжевой/желтой), со стороны жгута электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к C2 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 29-AH6 (оранжевую/желтую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
C2: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

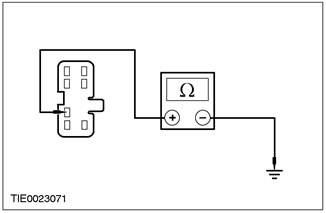

2 Измерьте сопротивление между штырем 3 C715 переключателя управления сиденья с электроприводом, электрической цепи 31-AH6 (черной), со стороны жгута электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
|
→ Да |
|
|
Перейдите к C3 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-AH6 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
C3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ОПУСКАНИЯ, ПОДАВАЕМОЕ НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Подсоедините Неработающий переключатель управления сиденья с электроприводом - C715. |
|
|
2 Отсоедините Неработающий электродвигатель регулировки высоты сиденья с электроприводом - C761. |
|
|
3 Ведите положение ON. |
|
|
4 Нажмите на переключатель управления сиденья с электроприводом в положении ОПУСКАНИЯ. |
|
|

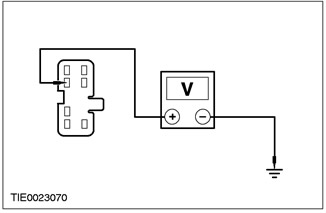

5 Измерьте напряжение между штырем 1 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 32-AH10 (белой/черной), со стороны жгута электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к C4 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AH10 (белую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
C4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПОДНИМАНИЯ, ПОДАВАЕМОЕ НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
|
|
1 Нажмите на переключатель управления сиденья с электроприводом в положении ПОДНИМАНИЯ. |
|
|

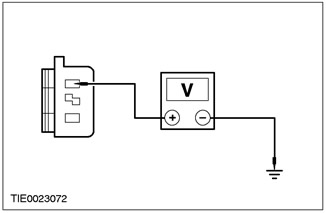

2 Измерьте напряжение между штырем 2 C761 электродвигателя регулировки высоты сиденья с электроприводом, электрической цепи 33-AH10 (желтой/черной), со стороны жгута электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый электродвигатель регулировки высоты сиденья с электроприводом ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AH10 (желтую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ D: ОБОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
D1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Ведите положение ON. |
|
|
2 Нажмите на переключатель обогрева сиденья. |
|
|
• Светодиод переключателя обогрева сиденья горит? |
|
|
→ Да |
|
|
Перейдите к D2 |
|
|
→ Нет |
|
|
Перейдите к D6 |
|
|
D2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ, ПОДАВАЕМОЕ НА КОВРИКИ ОТОПИТЕЛЯ НЕРАБОТАЮЩЕГО СИДЕНЬЯ С ОБОГРЕВОМ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающее сиденье с обогревом - C30 или C31. |
|
|
3 Ведите положение ON. |
|
|
4 Нажмите на переключатель обогрева сиденья. |
|
|

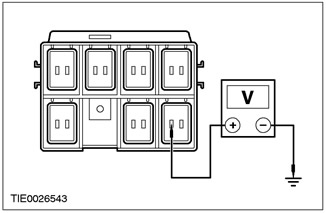

5 Измерьте напряжение между: – штырем 5 C30 подушки сиденья водителя с электроприводом и обогревом (LHD), электрической цепи 15S-HC8 (зеленой/красной), со стороны жгута электропроводки, и "массой". – штырем 5 C31 подушки сиденья пассажира с электроприводом и обогревом (LHD), электрической цепи 15S-HC11 (зеленой/белой), со стороны жгута электропроводки, и "массой". – штырем 5 C31 подушки сиденья водителя с электроприводом и обогревом (RHD), электрической цепи 15S-HC11 (зеленой/белой), со стороны жгута электропроводки, и "массой". – штырем 5 C30 подушки сиденья пассажира с электроприводом и обогревом (RHD), электрической цепи 15S-HC8 (зеленой/красной), со стороны жгута электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к D3 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC8 (зеленую/красную) или электрическую цепь 15S-HC11 (зеленую/белую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
D3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ КОВРИКА ОТОПИТЕЛЯ ПОДУШКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

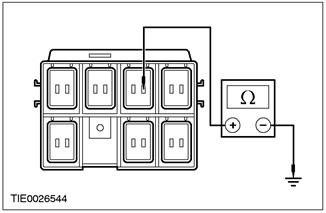

2 Измерьте сопротивление между: – штырем 12 C30 спинки сиденья водителя с электроприводом и неработающим обогревом (LHD), электрической цепи 31-HC8 (черной), со стороны жгута электропроводки, и "массой". – штырем 12 C31 спинки сиденья пассажира с электроприводом и неработающим обогревом (LHD), электрической цепи 31-HC11 (черной), со стороны жгута электропроводки, и "массой". – штырем 12 C31 спинки сиденья водителя с электроприводом и неработающим обогревом (RHD), электрической цепи 31-HC11 (черной), со стороны жгута электропроводки, и "массой". – штырем 12 C30 спинки сиденья пассажира с электроприводом и неработающим обогревом (RHD), электрической цепи 31-HC8 (черной), со стороны жгута электропроводки, и "массой". |
|
• Сопротивление составляет менее 5 Ом? |
|
|
→ Да |
|
|
Перейдите к D4 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-HC8 (черную) или электрическую цепь 31-HC11 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
D4: ПРОВЕРЬТЕ ЦЕПЬ КОВРИКА ОТОПИТЕЛЯ ПОДУШКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|

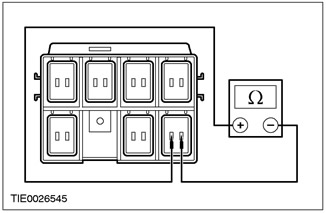

1 Измерьте сопротивление нагревательных элементов между: – штырем 5 C30 подушки сиденья водителя с электроприводом и неработающим обогревом (LHD), электрической цепи 15S-HC8 (зеленой/красной), со стороны элемента, и штырем 6 C30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента. – штырем 5 C31 подушки сиденья пассажира с электроприводом и неработающим обогревом (LHD), электрической цепи 15S-HC11 (зеленой/белой), со стороны элемента, и штырем 6 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента. – штырем 5 C31 подушки сиденья водителя с электроприводом и неработающим обогревом (RHD), электрической цепи 15S-HC11 (зеленой/белой), со стороны элемента, и штырем 6 C31 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента. – штырем 5 30 подушки сиденья пассажира с электроприводом и неработающим обогревом (RHD), электрической цепи 15S-HC8 (зеленой/красной), со стороны элемента, и штырем 6 C30 подушки неработающего сиденья с обогревом, электрической цепи 15S-HC7 зеленой/синей), со стороны элемента. |
|
• Сопротивление составляет 9 Ом (сопротивление одного коврика отопителя)? |
|
|
→ Да |
|
|
Перейдите к D5 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик отопителя. ПРОВЕРЬТЕ правильность работы системы. |
|
|
D5: ПРОВЕРЬТЕ ЦЕПЬ КОВРИКА ОТОПИТЕЛЯ СПИНКИ СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|

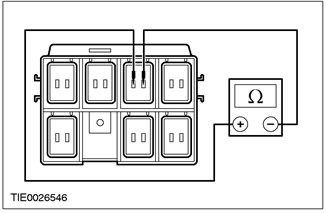

1 Измерьте сопротивление нагревательных элементов между: – штырем 11 C30 спинки сиденья водителя с электроприводом и неработающим обогревом (LHD), электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента, и штырем 12 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны элемента. – штырем 11 C31 спинки сиденья пассажира с электроприводом и неработающим обогревом (LHD), электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента, и штырем 12 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны элемента. – штырем 11 C31 спинки сиденья водителя с электроприводом и неработающим обогревом (RHD), электрической цепи 15S-HC10 (зеленой/оранжевой), со стороны элемента, и штырем 12 C31 спинки неработающего сиденья с обогревом, электрической цепи 31-HC11 (черной), со стороны элемента. – штырем 11 C30 спинки сиденья пассажира с электроприводом и неработающим обогревом (RHD), электрической цепи 15S-HC7 (зеленой/синей), со стороны элемента, и штырем 12 C30 спинки неработающего сиденья с обогревом, электрической цепи 31-HC8 (черной), со стороны элемента. |
|
• Сопротивление составляет 9 Ом (сопротивление одного коврика отопителя)? |
|
|
→ Да |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC7 (зеленую/синюю) или электрическую цепь 15S-HC10 (зеленую/оранжевую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый коврик отопителя. ПРОВЕРЬТЕ правильность работы системы. |
|
|
D6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ЗАЖИГАНИЯ НА ПЕРЕКЛЮЧАТЕЛЕ ОБОГРЕВА СИДЕНЬЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините Неработающий переключатель обогрева сиденья - C694 или C695. |
|
|
3 Ведите положение ON. |
|
|
4 Измерьте напряжение между: – штырем 2 C694 неработающего переключателя обогрева сиденья водителя с электроприводом (LHD), электрической цепи 15-HC6 (зеленой/желтой), со стороны жгута электропроводки, и "массой". – штырем 2 C695 неработающего переключателя обогрева сиденья пассажира с электроприводом (LHD), электрической цепи 15-HC9 (зеленой/черной), со стороны жгута электропроводки, и "массой". – штырем 2 C695 неработающего переключателя обогрева сиденья водителя с электроприводом (RHD), электрической цепи 15-HC9 (зеленой/черной), со стороны жгута электропроводки, и "массой". – штырем 2 C694 неработающего переключателя обогрева сиденья пассажира с электроприводом (RHD), электрической цепи 15- HC6 (зеленой/желтой), со стороны жгута электропроводки, и "массой". |
|
• Напряжение составляет более 10 В? |
|
|
→ Да |
|
|
Перейдите к D7 |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-HC6 (зеленую/желтую) или электрическую цепь 15-HC9 (зеленую/черную). ПРОВЕРЬТЕ правильность работы системы. |
|
|
D7: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА СИДЕНЬЯ НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

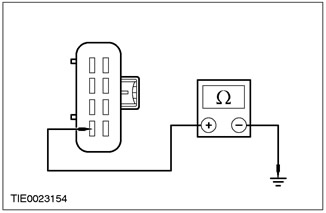

2 Измерьте сопротивление между: – штырем 4 C694 неработающего переключателя обогрева сиденья водителя с электроприводом (LHD), электрической цепи 31-LH29 (черной), со стороны жгута электропроводки, и "массой". – штырем 4 C695 неработающего переключателя обогрева сиденья пассажира с электроприводом (LHD), электрической цепи 31-LH43 (черной), со стороны жгута электропроводки, и "массой". – штырем 4 C695 неработающего переключателя обогрева сиденья водителя с электроприводом (RHD), электрической цепи 31- LH43 (черной), со стороны жгута электропроводки, и "массой". – штырем 4 C695 неработающего переключателя обогрева сиденья пассажира с электроприводом (RHD), электрической цепи 31- LH43 (черной), со стороны жгута электропроводки, и "массой". |
|
• Проверьте обоснованность жалобы клиента. |
|
|
→ Да |
|
|
ОТРЕМОНТИРУЙТЕ цепь 32-AJ26 (белую). |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH29 (черную) или электрическую цепь 31-LH43 (черную). ПРОВЕРЬТЕ правильность работы системы. |
|
