Проверка биения тормозного диска

Специальный инструмент

Штатив для циферблатного индикатора 100-D002 (D78P-4201-B)

Проверка

1. Отпустите гайки колес.

2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

3. Снимите колесо.

4. Снимите тормозные колодки. За дополнительной информацией обратитесь к Разделу 206-03.

5. Чтобы удерживать тормозной диск на месте, переверните гайки колес и снова установите их.

6. Установите циферблатный индикатор, закрепленный на штативе, на стойку подвески.

7.

ПРИМЕЧАНИЕ: Если биение не соответствует спецификации, проверьте торцевое биение ступицы колеса.

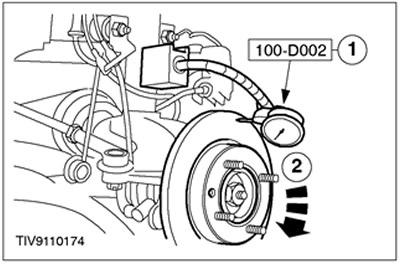

Используя соответствующий циферблатный индикатор , измерьте биение внутренней и наружной поверхности диска.

• 1.Установите индикатор таким образом, чтобы он контактировал с диском в 10 мм от наружной кромки.
• 2.Медленно вращайте диск. Полное показание циферблата индикатора не должно превышать значение, указанное в спецификации. За дополнительной информацией обратитесь к главе Спецификация имеющейся в этом разделе.

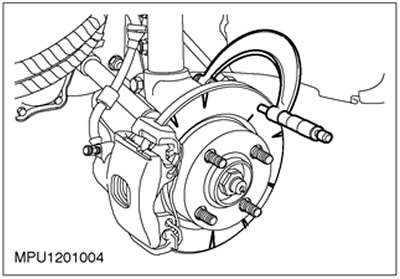

8. Проверьте разность толщины диска тормоза.

• Используя соответствующий микрометр, измерьте толщину диска в восьми местах, расположенных под углом 45 градусов относительно друг друга и в 15 мм от наружной кромки тормозного диска.
• Если какое-либо из показаний варьируется на 0.015 мм или более или толщина диска тормоза меньше предписанного минимума, следует установить новый тормозной диск.

9. Снимите тормозной диск. За дополнительной информацией обратитесь к Разделу 206-03.

10.

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что поверхность ступицы колеса чистая и не покрыта ржавчиной или инородным материалом.

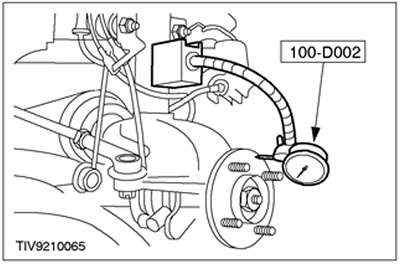

Используя специальный инструмент, проверьте торцевое биение ступицы колеса.

• Медленно вращайте ступицу колеса и проверьте биение. Если биение превышает значение, заданное в спецификации. Установите новую ступицу колеса и повторите проверку. За дополнительной информацией обратитесь к Разделу 204-01.

11. Если торцевое биение ступицы находится в пределах нормы, установите новый тормозной диск и перепроверьте биение тормозного диска. За дополнительной информацией обратитесь к Разделу 206-03.
