Чехол наружного шарнира равных угловых скоростей (ШРУС)

Специальный инструмент

Приспособление для затягивания хомутов чехлов 204-169 (14-044)

Общее оборудование: Разводные плоскогубцы для стопорного кольца.

Наименование	Спецификация
Консистентная смазка для внутреннего шарнира	XS4C-M1C230-AA

Снятие

1. Снимите чехол внутреннего шарнира равных угловых скоростей. За дополнительной информацией обратитесь к главе Снятие и установка чехла внутреннего шарнира равных угловых скоростей имеющейся в этом разделе.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте тиски с защитными накладками для губок.

Снимите чехол наружного шарнира равных угловых скоростей.

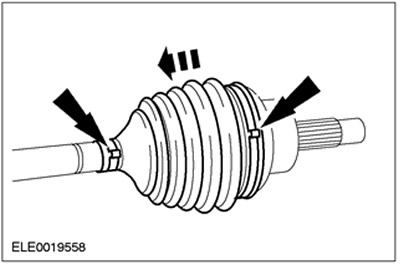

• Снимите хомуты чехла.
• Сдвиньте чехол внутрь вдоль передней ведущей полуоси.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: В шарнир равных угловых скоростей не следует набивать более 120 г консистентной смазки.

Наполните шарнир равных угловых скоростей консистентной смазкой.

2. Установите чехол наружного шарнира равных угловых скоростей.

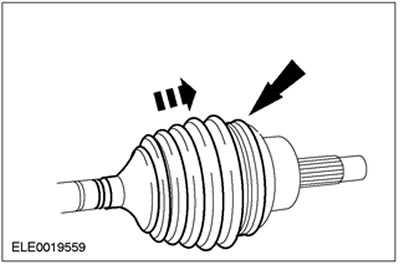

• Сдвиньте наружный чехол в направлении наружу над шарниром равных угловых скоростей.
• Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.
• Установите чехол в требуемое положение и уберите отвертку.
• Затяните зажимы усилием, равным 21 Нм.

3.

ПРИМЕЧАНИЕ: Замените зажим чехла.

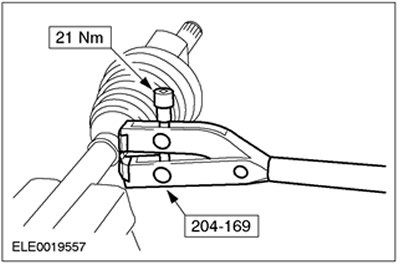

Установите внутренний зажим чехла, используя специальный инструмент.



4.

ПРИМЕЧАНИЕ: Замените зажим чехла.

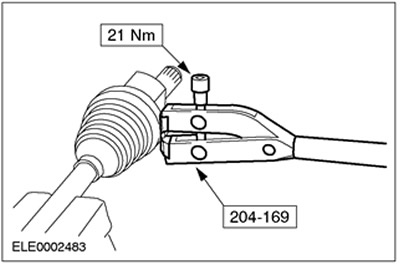

Установите наружный зажим чехла, используя специальный инструмент.



5. Установите чехол внутреннего шарнира равных угловых скоростей. За дополнительной информацией обратитесь к главе Снятие и установка чехла внутреннего шарнира равных угловых скоростей имеющейся в этом разделе.
