Рулевая колонка - Автомобили выпущенные с 03/2002

Снятие

1.

ПРИМЕЧАНИЕ: Убедитесь в том, что передние колеса направлены прямо вперед.

Сцентрируйте рулевое управление и заблокируйте его в этом положении.

2. Снимите модуль подушки безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

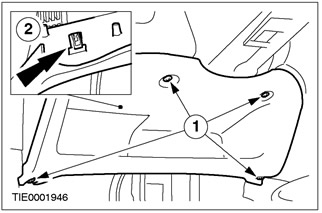

3. Отсоедините нижнюю секцию панели приборов.

• 1. Выверните винты.
• 2. Отсоедините зажим.

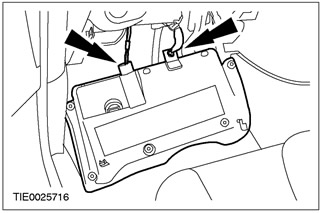

4. Рассоедините штекерный разъем канала передачи данных (DLC) и штекерные разъемы ламп освещения выемки для ног (при наличии).

• Снимите нижнюю секцию панели приборов.

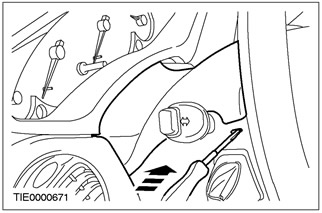

5. Снимите верхний кожух рулевой колонки.

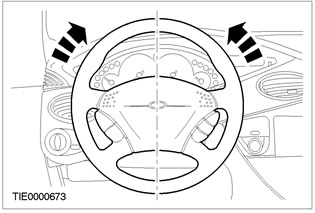

• Используя отвертку с тонким наконечником, освободите два зажима (по одному с каждой стороны).

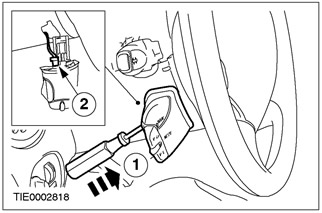

6. Снимите переключатель управления аудиосистемой (при наличии).

• 1. Используя отвертку с тонким наконечником, освободите блокировочный элемент.
• 2. Рассоедините штекерный разъем переключателя управления аудиосистемой.

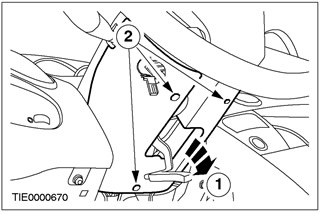

7. Снимите нижний кожух рулевой колонки.

• 1. Отпустите блокировочный рычаг рулевой колонки (при наличии).
• 2. Выверните винты.

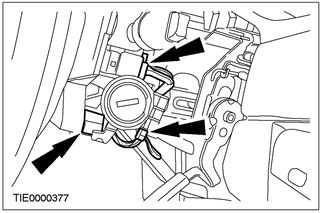

8. Рассоедините штекерные разъемы приемопередатчика пассивной противоугонной системы (PATS), переключателя очистителей/ омывателя лобового стекла и часовой пружины/ датчика вращения рулевого колеса/ системы управления скоростью.

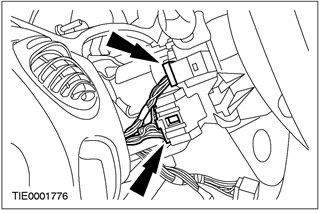

9. Рассоедините штекерные разъемы переключателя зажигания и переключателя указателей поворота/ сигнализации светом фар.

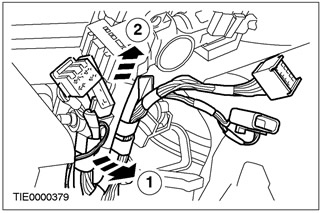

10. Отсоедините жгут электропроводки от рулевой колонки.

• 1. Высвободите стопорный штифт.
• 2. Отсоедините жгут электропроводки от рулевой колонки.

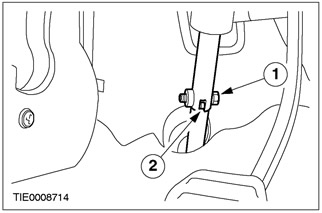

11. Отсоедините вал рулевой колонки от рулевого механизма.

• 1. Выверните болт.
• 2. Отсоедините вал шестерни рулевого механизма от рулевой колонки.

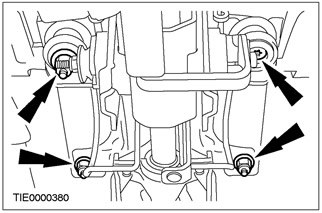

12. Снимите рулевую колонку.

• Снимите три самостопорящиеся гайки.
• Выверните болт типа Torx.

Установка

Все автомобили

1.

ПРЕДУПРЕЖДЕНИЕ: При установке рулевой колонки убедитесь в установке новых самостопорящихся гаек. Неследование этому указанию может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что передние колеса направлены прямо вперед.

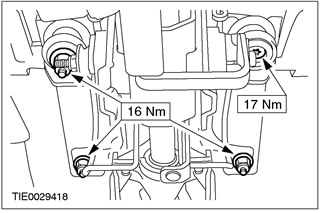

Установите рулевую колонку.



2.

ПРЕДУПРЕЖДЕНИЕ: Установите новый стяжной болт рулевой колонки. Неследование этим указаниям может привести к травматическим последствиям.

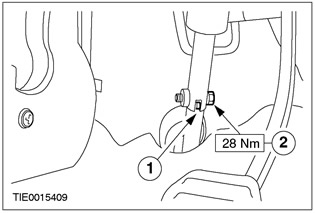

Подсоедините вал рулевой колонки к рулевому механизму.

• 1. Соедините вал рулевой колонки с рулевым механизмом.
• 2. Установите болт.

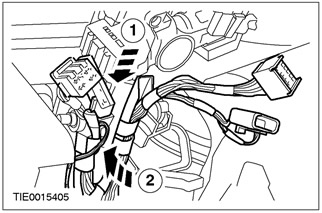

3. Подсоедините жгут электропроводки к рулевой колонке.

• 1. Подсоедините жгут электропроводки к рулевой колонке.
• 2. Установите установочный штифт.

4. Состыкуйте штекерные разъемы переключателя зажигания и переключателя указателей поворота/ сигнализации светом фар.



5. Рассоедините штекерные разъемы приемопередатчика пассивной противоугонной системы (PATS), переключателя очистителей/ омывателя лобового стекла и часовой пружины/ датчика вращения рулевого колеса/ системы управления скоростью.



6. Установите нижний кожух рулевой колонки.

• 1. Опустите блокировочный рычаг рулевой колонки.
• 2. Вверните винты.

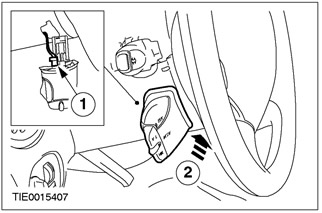

7. Установите переключатель управления аудиосистемой (при наличии).

• 1. Состыкуйте штекерный разъем переключателя управления аудиосистемой.
• 2. Установите переключатель управления аудиосистемой.

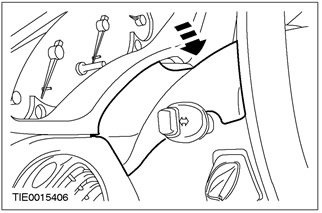

8. Установите верхний кожух рулевой колонки.



9. Состыкуйте штекерный разъем канала передачи данных (DLC) и штекерные разъемы ламп освещения выемки для ног (при наличии).



10. Подсоедините нижнюю секцию панели приборов.

• 1. Закрепите зажим.
• 2. Установите винты.

11. Установите модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Автомобили с функцией поддержания устойчивости на курсе

12.

ПРЕДУПРЕЖДЕНИЕ: Требуется изменить конфигурацию электронной функции поддержания устойчивости на курсе. Неследование этому указанию может привести к травматическим последствиям.

Используя WDS, настройте конфигурацию электронной функции поддержания устойчивости на курсе.
