СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
H1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО К АУДИОБЛОКУ |
|
|
1 Отсоедините C443 аудиоблока. |
|
|
2 Ведите положение ACCESSORY. |
|
|

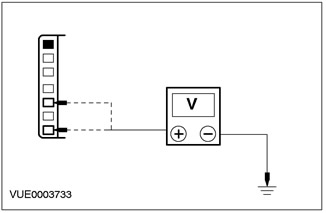

3 Измерьте напряжение между штырем 1 разъема C443 аудиоблока, электрической цепи 29-MD15 (оранжево-черной), со стороны электропроводки, и «массой», и между штырем 3 разъема C443 аудиоблока, электрической цепи 75-MD15 (желто-зеленой), со стороны электропроводки, и «массой». |
|
• Напряжение во всех случаях больше 10 В? |
|
|
→ Да |
|
|
Перейдите к H2 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 29-MD15 (оранжево-черную) или электрическую цепь 75-MD15 (желто-зеленую). ПРОВЕРЬТЕ правильность работы системы. |
|
|
H2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ АУДИОБЛОКА НА НАЛИЧИЕ РАЗРЫВОВ |
|
|
1 Введите положение OFF. |
|
|

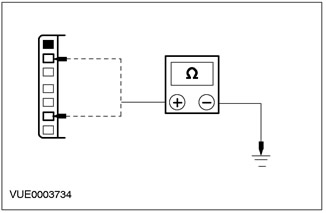

2 Измерьте сопротивление между штырем 6 разъема C443 аудиоблока, электрической цепи 91-MD15 (черно-зеленой), со стороны электропроводки, и «массой», и между штырем 2 разъема C443 аудиоблока, электрической цепи 91-MD34 (черно-желтой), со стороны электропроводки, и «массой». |
|
• Сопротивление во всех случаях меньше 5 Ом? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ электрическую цепь 91-MD15 (черно-зеленую) или 91-MD34 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ I: ПЛОХОЕ КАЧЕСТВО ПРИЕМА
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
I1: ПРОВЕРКА ЭКРАНИРОВКИ АНТЕННОГО КАБЕЛЯ |
|
|
1 Введите положение OFF. |
|
|
2 Введите положение OFF. |
|
|
3 Отсоедините Антенный кабель. |
|
|
4 Отсоедините антенный кабель от аудиоблока. |
|
|

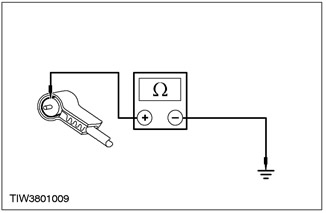

5 Измерьте сопротивление между штекерным разъемом заземления антенного кабеля (экранировка), и «массой». |
|
• Сопротивление меньше 1 Ом? |
|
|
→ Да |
|
|
Перейдите к I2 . |
|
|
→ Нет |
|
|
ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземления корпуса аудиоблока и соединения основания антенны с кузовом. Если неисправность не устранена, УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. |
|
|
I2: ПРОВЕРКА ЦЕНТРАЛЬНОГО АНТЕННОГО ПРОВОДА НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ |
|
|
1 Снимите мачту антенны. |
|
|

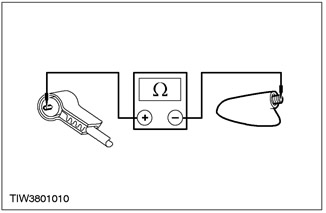

2 Измерьте сопротивление центрального проводника между концами антенного кабеля. |
|
• Сопротивление меньше 1 Ом? |
|
|
→ Да |
|
|
Перейдите к I3 . |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. |
|
|
I3: ПРОВЕРКА АНТЕННОГО КАБЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ |
|
|

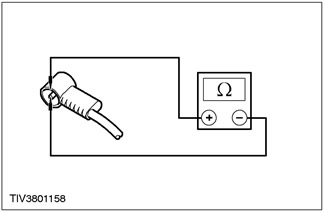

1 Измерьте сопротивление между центральным проводником антенны и заземлением антенны (экранировкой). |
|
• Сопротивление больше 10 000 Ом? |
|
|
→ Да |
|
|
ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ заземляющих соединений в основании антенны, на корпусе аудиоблока и провода «массы» аккумулятора к кузову. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый антенный кабель. ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ J: НИЗКОЕ КАЧЕСТВО/ ИСКАЖЕНИЕ ЗВУКА В ОДНОМ ИЛИ НЕСКОЛЬКИХ ДИНАМИКАХ (НЕ ВСЕ ДИНАМИКИ)
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
J1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДИНАМИКА |
|
|
1 Отсоедините Неработающий динамик. |
|
|

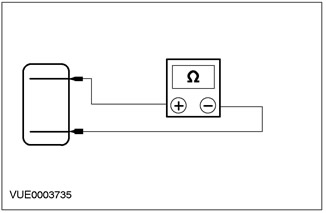

2 Измерьте сопротивление между штырями 1 и 2 неработающего динамика, со стороны элемента. |
|
• Сопротивление составляет приблизительно 4.0 Ом? |
|
|
→ Да |
|
|
Перейдите к J2 . |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. |
|
|
J2: ПРОВЕРКА ВХОДА ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» |
|
|
1 Отсоедините C443 аудиоблока. |
|
|

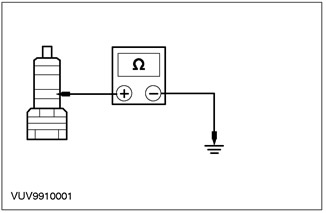

2 Измерьте сопротивление между штырем 1 разъема неработающего динамика, со стороны электропроводки, и «массой». |
|
• Сопротивление больше 10 000 Ом? |
|
|
→ Да |
|
|
Перейдите к J3 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ входную электрическую цепь динамика. ПРОВЕРЬТЕ правильность работы системы. |
|
|
J3: ПРОВЕРКА ОБРАТНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» |
|
|

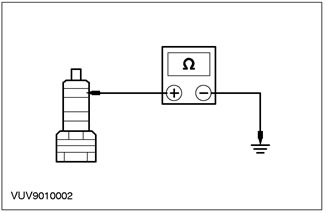

1 Измерьте сопротивление между штырем 2 разъема неработающего динамика, со стороны электропроводки, и «массой». |
|
• Сопротивление больше 10 000 Ом? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ обратную электрическую цепь динамика. ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ K: ЗВУК ОТСУТСТВУЕТ ВО ВСЕХ ДИНАМИКАХ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
K1: ПРОВЕРКА ВХОДНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C442 аудиоблока. |
|
|

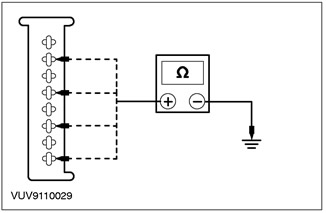

3 Измерьте сопротивление между следующими штырями разъема аудиоблока и «массой»: - (Передний левый динамик) штырем 1 разъема C442, электрической цепи 8-MD10 (бело-черной), со стороны электропроводки, и «массой». - (Задний левый динамик) штырем 3 разъема C442, электрической цепи 8-MD11 (бело-зеленой), со стороны электропроводки, и «массой». - (Передний правый динамик) штырем 5 разъема C442, электрической цепи 8-MD17 (бело-красной), со стороны электропроводки, и «массой». - (Задний правый динамик) штырем 7 разъема C442, электрической цепи 8-MD18 (белой), со стороны электропроводки, и «массой». |
|
• Сопротивление во всех случаях больше 10 000 Ом? |
|
|
→ Да |
|
|
Перейдите к K2 . |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. |
|
|
K2: ПРОВЕРКА ОБРАТНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» |
|
|
1 Измерьте сопротивление между следующими штырями разъема аудиоблока и «массой»: - (Передний левый динамик) штырем 2 разъема C442, электрической цепи 10-MD10 (серо-черной), со стороны электропроводки, и «массой». - (Задний левый динамик) штырем 4 разъема C442, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки, и «массой». - (Передний правый динамик) штырем 6 разъема C442, электрической цепи 10-MD17 (серо-красной), со стороны электропроводки, и «массой». - (Задний правый динамик) штырем 8 разъема C442, электрической цепи 10-MD18 (серой), со стороны электропроводки, и «массой». |
|
• Сопротивление во всех случаях больше 10 000 Ом? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ L: ОТСУТСТВИЕ ЗВУКА В ОДНОМ ИЛИ НЕСКОЛЬКИХ ДИНАМИКАХ (НЕ ВСЕ ДИНАМИКИ)
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
L1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА |
|
|
1 Отсоедините Неработающий динамик. |
|
|
2 Измерьте сопротивление между штырями 1 и 2 неработающего динамика, со стороны элемента. |
|
• Сопротивление составляет приблизительно 4.0 Ом? |
|
|
→ Да |
|
|
Перейдите к L2 . |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый динамик(и). ПРОВЕРЬТЕ правильность работы системы. |
|
|
L2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА - ПРИ ОТСОЕДИНЕННОМ ДИНАМИКЕ |
|
|
1 Отсоедините C442 аудиоблока. |
|
|

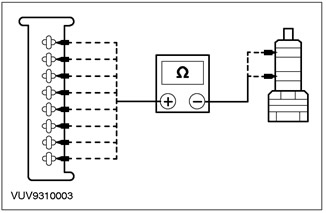

2 Измерьте сопротивление между штырями разъема C442 аудиоблока и разъема неработающего динамика(ов). - (Передний левый динамик) штырем 1 разъема C442, электрической цепи 8-MD10 (бело-черной), со стороны электропроводки, и штырем 2 разъема C937, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний левый динамик) штырем 2 разъема C442, электрической цепи 10-MD10 (серо-черной), со стороны электропроводки, и штырем 1 разъема C937, электрической цепи 10-MD28 (серой), со стороны электропроводки. - (Передний правый динамик) штырем 5 разъема C442, электрической цепи 8-MD17 (бело-красной), со стороны электропроводки, и штырем 2 разъема C938, электрической цепи 8-MD28 (белой), со стороны электропроводки. - (Передний правый динамик) штырем 6 разъема C442, электрической цепи 10-MD17 (серо-красной), со стороны электропроводки, и штырем 1 разъема C938, электрической цепи 10-MD28 (коричневой), со стороны электропроводки. - (Задний левый динамик) штырем 3 разъема C442, электрической цепи 8-MD11 (бело-зеленой), со стороны электропроводки, и штырем 2 разъема C939, электрической цепи 8-MD29 (бело-зеленой), со стороны электропроводки. - (Задний левый динамик) штырем 4 разъема C442, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки, и штырем 1 разъема C939, электрической цепи 10-MD11 (серо-белой), со стороны электропроводки. - (Задний правый динамик) штырем 7 разъема C442, электрической цепи 8-MD18 (белой), со стороны электропроводки, и штырем 2 разъема C940, электрической цепи 8-MD29 (бело-зеленой), со стороны электропроводки. - (Задний правый динамик) штырем 8 разъема C442, электрической цепи 10-MD18 (серой), со стороны электропроводки, и штырем 1 разъема C940, электрической цепи 10-MD29 (серо-белой), со стороны электропроводки. |
|
• Сопротивление меньше 5 Ом? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый динамик. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый аудиоблок. ПРОВЕРЬТЕ правильно ли действует система |
|
|
→ Нет |
|
|
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. |
|
