Муфта и электромагнитная катушка муфты

Общее оборудование: Двухопорный съемник.

Наименование	Спецификация
Болт M6 x 30 мм
Шайба

Снятие

Все автомобили

1. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.

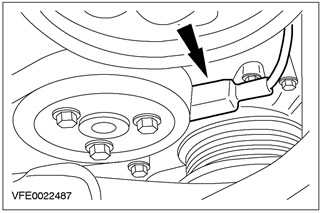

2. Рассоедините штекерный разъем муфты компрессора системы воздушного кондиционирования (A/C).

ПРЕДОСТЕРЕЖЕНИЕ: Перед выворачиванием болтов подоприте компрессор A/C и закрепите его, чтобы предотвратить приложение нагрузки к магистралям хладагента.

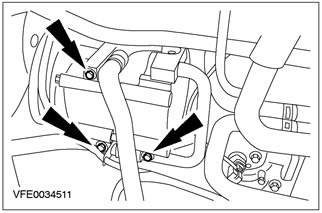

3. Отсоедините компрессор A/C от опорного кронштейна.



Автомобили с двигателем 1.6L

ПРЕДОСТЕРЕЖЕНИЕ: Перед выворачиванием болтов подоприте компрессор A/C и закрепите его, чтобы предотвратить приложение нагрузки к магистралям хладагента.

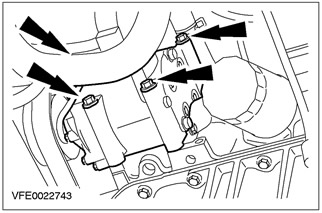

4. Отсоедините компрессор A/C от опорного кронштейна.



Все автомобили

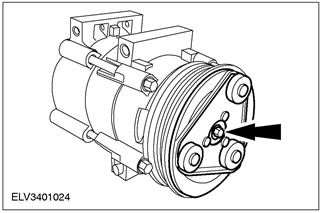

5. Снимите приводной диск компрессора A/C.

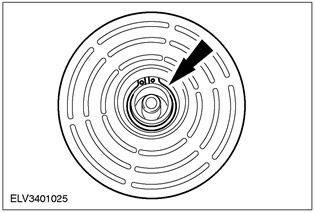

6. Снимите шкив компрессора A/C. Снимите регулировочные прокладки.



7.

ПРИМЕЧАНИЕ: Отметьте положение штекерного разъема муфты компрессора A/C относительно корпуса компрессора.

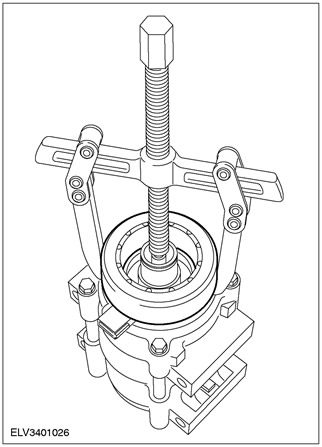

Используя соответствующий двухопорный съемник, снимите электромагнитную катушку муфты.

Установка

Все автомобили

ПРИМЕЧАНИЕ: Не деформируйте электромагнитную катушку муфты, устанавливая ее на опорную поверхность компрессора А/С.

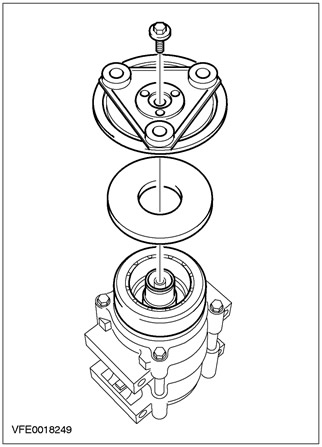

1. Используя подходящий болт M6 x 30 мм, подходящую шайбу и приводной диск компрессора A/C, установите электромагнитную катушку муфты.



2. Выверните болт M6 x 30 мм, снимите шайбу и приводной диск компрессора A/C.

• Установите регулировочные прокладки.

3.

ПРИМЕЧАНИЕ: Установите новое стопорное кольцо шкива компрессора A/C.

Установите шкив компрессора A/C. Установите стопорное кольцо.

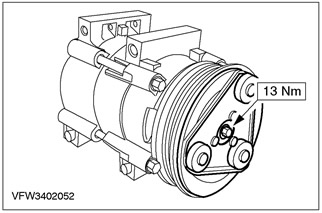

4. Установите приводной диск компрессора A/C.




5. Проверьте воздушный зазор муфты A/C.За дополнительной информацией обратитесь к Разделу 412-00.

Автомобили с двигателем 1.6L

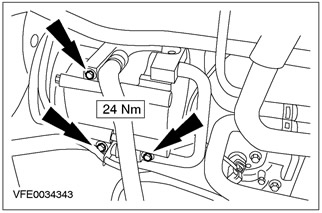

6. Подсоедините компрессор A/C к соответствующему кронштейну.



Все автомобили

7. Подсоедините компрессор A/C к соответствующему кронштейну.



8. Состыкуйте штекерный разъем муфты компрессора A/C.



9. Наденьте ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.
