Часы - Pinpoint-тесты

A1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ 29-GB6 (ОРАНЖЕВОЙ/ЖЕЛТОЙ)

1 Введите положение OFF.

2 Отсоедините Часы C460.

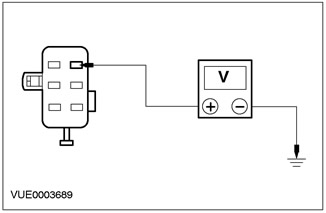

3 С помощью цифрового мультиметра измерьте напряжение между штырем 6 C460 часов, электрической цепи 29-GB6 (оранжевой/желтой), со стороны электропроводки и "массой".

• Напряжение составляет более 10 В?

→ Да

Перейдите к A2 Перейдите к PINPOINT-ТЕСТУ A

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-GB6 (оранжевую/желтую), ПРОВЕРЬТЕ правильность работы системы.

A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ 15-GB6 (ЗЕЛЕНОЙ/ЖЕЛТОЙ)

1 Ведите положение ON.

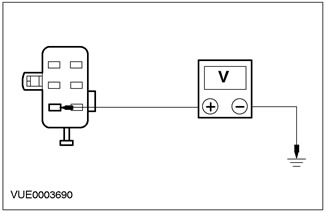

2 С помощью цифрового мультиметра измерьте напряжение между штырем 1 C460, электрической цепи 15-GB6 (зеленой/желтой), со стороны электропроводки и "массой".

• Напряжение составляет более 10 В?

→ Да

Перейдите к A3 Перейдите к PINPOINT-ТЕСТУ A

→ Нет

ПРОВЕРЬТЕ плавкий предохранитель 59 (7.5 A). Если плавкий предохранитель перегорел, УСТАНОВИТЕ новый плавкий предохранитель. ПРОВЕРЬТЕ правильность работы системы, Если плавкий предохранитель снова выходит из строя, ПРОВЕРЬТЕ наличие короткого замыкания на "массу". Если плавкий предохранитель исправен, ОТРЕМОНТИРУЙТЕ электрическую цепь 15-GB6 (зеленую/желтую). ПРОВЕРЬТЕ правильность работы системы.

A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91-GB6 (ЧЕРНУЮ/ЖЕЛТУЮ) НА РАЗРЫВ

1 Введите положение OFF.

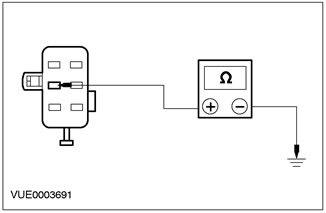

2 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 C460, электрической цепи 91-GB6 (черной/желтой), со стороны электропроводки и "массой".

• Сопротивление составляет менее 5 Ом?

→ Да

УСТАНОВИТЕ новые часы. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91-GB6 (черную/желтую). ПРОВЕРЬТЕ правильность работы системы.
