Дополнительный отопитель - разборка и сборка

Разборка

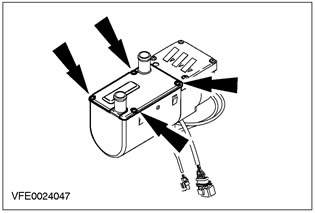

1. Снимите крышку рубашки водяного охлаждения.



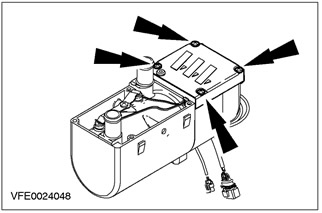

2. Снимите крышку электродвигателя вентилятора обдува камеры сгорания.



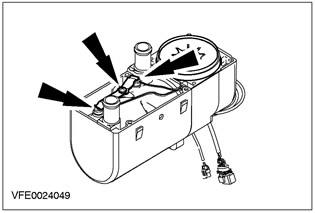

3. Отсоедините датчик перегрева и датчик температуры от рубашки водяного охлаждения.

• Отбракуйте уплотнительные кольца круглого сечения.

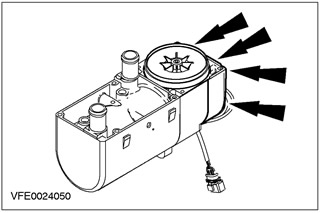

4. Снимите электронный блок управления и крышку электродвигателя вентилятора обдува.

• Расстыкуйте внутренний электрический разъем.

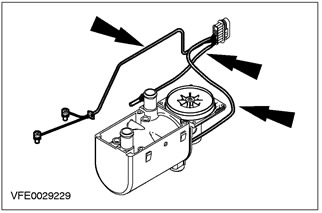

5. Отсоедините кабели от электрического разъема дополнительного отопителя (датчик пламени показан снятым для ясности).

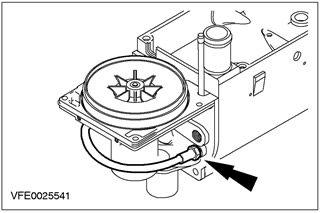

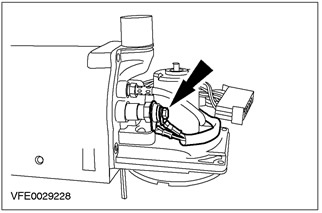

6. Отсоедините провод свечи подогрева от свечи подогрева.

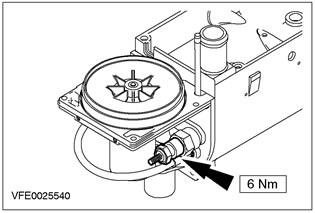

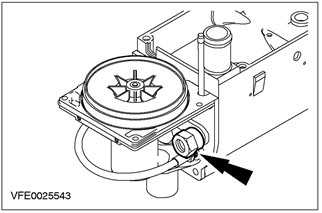

7. Снимите свечу подогрева.



8. Снимите переходник.




9. Снимите датчик пламени.



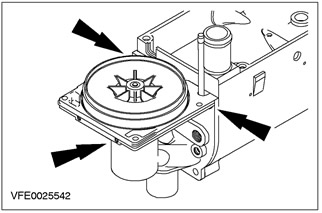

10. Снимите электродвигатель вентилятора обдува камеры сгорания. Отбракуйте прокладку.



11. Снимите камеру сгорания. Отбракуйте прокладку.

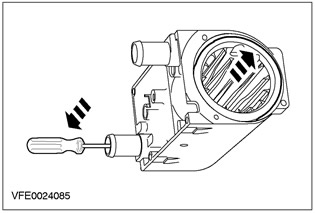

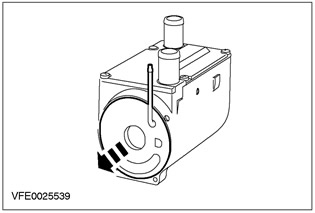

12. Используя подходящую отвертку, снимите теплообменник.

• Отбракуйте уплотнительное кольцо круглого сечения.

Сборка

1.

ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения и прокладки.

ПРИМЕЧАНИЕ: Перед установкой погрузите уплотнительные кольца круглого сечения в охлаждающую жидкость.

Установите элементы на место, действуя в обратной последовательности.
