Стояночные фонари (автомобили после 08.2001) - Pinpoint-тесты

AI1: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Включите ГАБАРИТНЫЕ ОГНИ.

2 Проверьте габаритные огни, задние фонари и лампы освещения номерного знака

• Правый габаритный огонь(и) и соответственно лампа освещения номерного знака не работает?

→ Да

Габаритный огонь и задний фонарь: Перейдите к AI2

Габаритный огонь: Перейдите к AI4

Задний фонарь: Перейдите к AI8

Оба задних фонаря: используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной), между сростком S184 (точкой заземления G46) и точкой заземления G46. Проверьте правильность работы системы.

Лампа освещения номерного знака: Перейдите к AI16

Обе лампы освещения номерного знака: Перейдите к AI19

Все габаритные огни, задние фонари и лампы освещения номерного знака не работают: Перейдите к AI22

→ Нет

Габаритные огни и задние фонари В ПОРЯДКЕ при включенных габаритных огнях, но не работают при включенном парковочном освещении: Перейдите к AI25

Габаритный огонь и задний фонарь, с левой стороны: Перейдите к AI3

Габаритный огонь, с левой стороны: Перейдите к AI6

Задний фонарь, с левой стороны: Перейдите к AI12

Лампа освещения номерного знака, с левой стороны: Перейдите к AI18

AI2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F57 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F57 (CJB).

3 Проверьте плавкий предохранитель F57 (7.5 A)

• Плавкий предохранитель исправен?

→ Да

Перейдите к AI3

→ Нет

УСТАНОВИТЕ новый плавкий предохранитель F57 (7.5 A) и ПРОВЕРЬТЕ систему. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AI3: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F58 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F58 (CJB).

3 Проверьте плавкий предохранитель F58 (7.5 A)

• Плавкий предохранитель исправен?

→ Да

ПРОВЕРЬТЕ CJB, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

→ Нет

УСТАНОВИТЕ новый плавкий предохранитель F58 (7.5 A) и ПРОВЕРЬТЕ систему. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AI4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОЙ ФАРЫ

1 Ведите положение ON.

2 Включите правый УКАЗАТЕЛЬ ПОВОРОТА.

3 Проверьте передний указатель поворота.

• Указатель поворота работает правильно?

→ Да

Перейдите к AI5

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE30 (черной) между фарой и сростком S109 (точкой заземления G56). Проверьте правильность работы системы.

AI5: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРАВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C837 правой фары.

3 Включите ГАБАРИТНЫЕ ОГНИ.

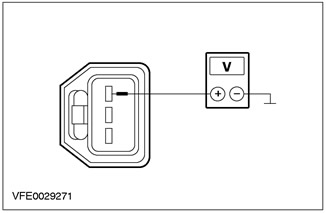

4 Измерьте напряжение между штырем 4 разъема C837 правой фары, электрической цепи 29S-LF16 (оранжево-зеленой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ фару, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF16 (оранжево-зеленой) между CJB и правой фарой. Проверьте правильность работы системы.

AI6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОЙ ФАРЫ

1 Ведите положение ON.

2 Включите левый УКАЗАТЕЛЬ ПОВОРОТА.

3 Проверьте передний указатель поворота.

• Указатель поворота работает правильно?

→ Да

Перейдите к AI7

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE31 (черной) между фарой и сростком S121 (точкой заземления G37). Проверьте правильность работы системы.

AI7: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C836 левой фары.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 4 разъема C836 левой фары, электрической цепи 29S-LF7 (оранжево-голубой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ фару, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF7 (оранжево-голубой) между CJB и левой фарой. Проверьте правильность работы системы.

AI8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите СТОП-СИГНАЛЫ.

3 Проверьте стоп-сигналы.

• Стоп-сигналы горят?

→ Да

"Универсал" Перейдите к AI9

3/5-дверный вариант: Перейдите к AI10

4-дверный вариант: Перейдите к AI11

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE24 (черной), между правым задним фонарем в сборе и сростком S184 (точкой заземления G46). Проверьте правильность работы системы.

AI9: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ ("УНИВЕРСАЛ")

1 Введите положение OFF.

2 Отсоедините C475 правого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

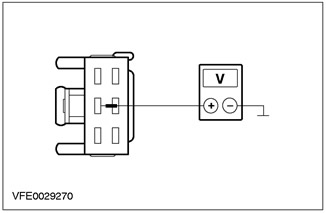

4 Измерьте напряжение между штырем 2 разъема C475 правого заднего фонаря в сборе, электрической цепи 29S-LF20 (оранжевой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF20 (оранжевой) между CJB и правым задним фонарем в сборе. Проверьте правильность работы системы.

AI10: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ (3/5-ДВЕРНЫЙ ВАРИАНТ)

1 Введите положение OFF.

2 Отсоедините C473 правого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 1 разъема C473 правого заднего фонаря в сборе, электрической цепи 29S-LF20 (оранжевой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF20 (оранжевой), между CJB и правым задним фонарем в сборе. Проверьте правильность работы системы.

AI11: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ (4-ДВЕРНЫЙ ВАРИАНТ)

1 Введите положение OFF.

2 Отсоедините C477 правого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 3 разъема C477 правого заднего фонаря в сборе, электрической цепи 29S-LF20 (оранжевой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF20 (оранжевой) между CJB и правым задним фонарем в сборе. Проверьте правильность работы системы.

AI12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ

1 Ведите положение ON.

2 Включите СТОП-СИГНАЛЫ.

3 Проверьте стоп-сигналы.

• Стоп-сигналы горят?

→ Да

"Универсал" Перейдите к AI13

3/5-дверный вариант: Перейдите к AI14

4-дверный вариант: Перейдите к AI15

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE23 (черной) между левым задним фонарем в сборе и сростком S184 (точкой заземления G46). Проверьте правильность работы системы.

AI13: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ ("УНИВЕРСАЛ")

1 Введите положение OFF.

2 Отсоедините C474 левого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 2 разъема C474 левого заднего фонаря в сборе, электрической цепи 29S-LF11 (оранжево-белой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF11 (оранжево-белой) между CJB и левым задним фонарем в сборе. Проверьте правильность работы системы.

AI14: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ (3/5-ДВЕРНЫЙ ВАРИАНТ)

1 Введите положение OFF.

2 Отсоедините C472 левого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 1 разъема C472 левого заднего фонаря в сборе, электрической цепи 29S-LF11 (оранжево-белой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF11 (оранжево-белой) между CJB и левым задним фонарем в сборе. Проверьте правильность работы системы.

AI15: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ (4-ДВЕРНЫЙ ВАРИАНТ)

1 Введите положение OFF.

2 Отсоедините C476 левого заднего фонаря в сборе.

3 Включите ГАБАРИТНЫЕ ОГНИ.

4 Измерьте напряжение между штырем 2 разъема C476 левого заднего фонаря в сборе, электрической цепи 29S-LF11 (оранжево-белой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

ПРОВЕРЬТЕ задний фонарь в сборе, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF11 (оранжево-белой) между CJB и левым задним фонарем в сборе. Проверьте правильность работы системы.

AI16: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРАВОЙ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1 Введите положение OFF.

2 Отсоедините C497 правой лампы освещения номерного знака.

3 Включите ГАБАРИТНЫЕ ОГНИ.

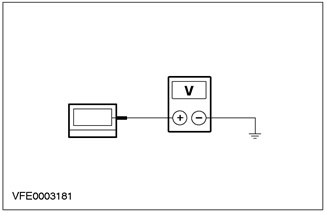

4 Измерьте напряжение между разъемом C497 правой лампы освещения номерного знака, электрической цепи 29S-LF22 (оранжево-черной), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к AI17

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF22 (оранжево-черной) между левой лампой освещения номерного знака и правой лампой освещения номерного знака. Проверьте правильность работы системы.

AI17: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОЙ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1 Отсоедините C496 правой лампы освещения номерного знака.

2 Выключите ГАБАРИТНЫЕ ОГНИ.

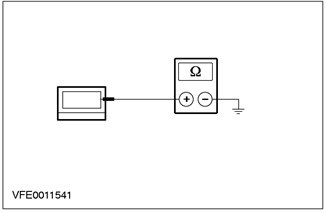

3 Измерьте сопротивление между разъемом C496 правой лампы освещения номерного знака, электрической цепи 31-LF22 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

→ Да

ПРОВЕРЬТЕ лампу освещения номерного знака, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF22 (черной) между правой лампой освещения номерного знака и сростком S196 (точкой заземления G35). Проверьте правильность работы системы.

AI18: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОЙ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1 Отсоедините C494 левой лампы освещения номерного знака.

2 Выключите ГАБАРИТНЫЕ ОГНИ.

3 Измерьте сопротивление между разъемом C494 левой лампы освещения номерного знака, электрической цепи 31-LF21 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

→ Да

ПРОВЕРЬТЕ лампу освещения номерного знака, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF21 (черной) между левой лампой освещения номерного знака и сростком S196 (точкой заземления G35). Проверьте правильность работы системы.

AI19: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F62 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F62 (CJB).

3 Проверьте плавкий предохранитель F62 (7.5 A)

• Плавкий предохранитель исправен?

→ Да

Перейдите к AI20

→ Нет

УСТАНОВИТЕ новый плавкий предохранитель F62 (7.5 A) и ПРОВЕРЬТЕ систему. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AI20: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F62 (CJB)

1 Подсоедините Плавкий предохранитель F62 (CJB).

2 Включите ГАБАРИТНЫЕ ОГНИ.

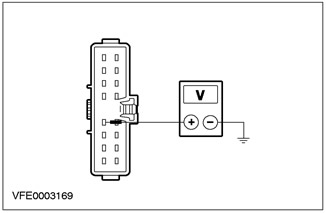

3 Измерьте напряжение между плавким предохранителем F62 и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

Перейдите к AI21

→ Нет

Перейдите к AI22

AI21: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОЙ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1 Отсоедините C495 левой лампы освещения номерного знака.

2 Включите ГАБАРИТНЫЕ ОГНИ.

3 Измерьте напряжение между разъемом C495 левой лампы освещения номерного знака, электрической цепи 29S-LF21 (оранжево-черной), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA13 (A) (черной) между сростком S196 (точкой заземления G35) и точкой заземления G15. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF21 (оранжево-черной) между плавким предохранителем F62 и левой лампой освещения номерного знака. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

AI22: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

1 Отсоедините C320 переключателя освещения.

2 Проверьте переключатель освещения, действуя в соответствии с описанием, данным в гл. "Проверка элементов", прилагаемой к схемам электрических соединений.

• Переключатель освещения В ПОРЯДКЕ?

→ Да

Только лампы освещения номерного знака не работают: используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF5 (оранжево-голубой) между переключателем освещения и плавким предохранителем F62 (CJB). При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

Передние габаритные огни и задние фонари не работают, лампы освещения номерного знака В ПОРЯДКЕ: используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29S-LF1 (оранжево-желтой) между переключателем освещения и плавкими предохранителями F57, F58 (CJB). При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

Габаритные огни, задние фонари и лампы освещения номерного знака не работают: Перейдите к AI23

→ Нет

УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы.

AI23: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F30 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F30 (CJB).

3 Проверьте плавкий предохранитель F30 (10 A)

• Плавкий предохранитель исправен?

→ Да

Перейдите к AI24

→ Нет

УСТАНОВИТЕ новый плавкий предохранитель F30 (10 A) и ПРОВЕРЬТЕ систему. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AI24: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F30 (CJB)

1 Подсоедините Плавкий предохранитель F30 (CJB).

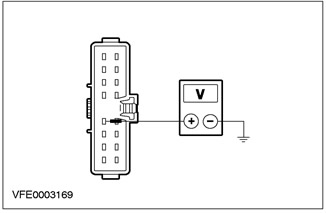

2 Измерьте напряжение между плавким предохранителем F30 и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 29-LE29 (оранжево-черной) между плавким предохранителем F30 (CJB) и переключателем освещения. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

→ Нет

Установите новую CJB. Проверьте правильность работы системы.

AI25: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

1 Введите положение OFF.

2 Отсоедините C320 переключателя освещения.

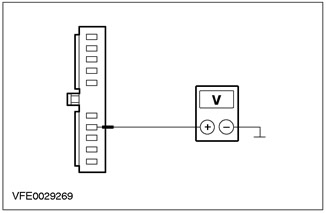

3 Измерьте напряжение между штырем 12 разъема C320 переключателя освещения, электрической цепи 30S-LE29A (красно-зеленой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы.

→ Нет

Перейдите к AI26

AI26: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

1 Отсоедините C456 переключателя зажигания.

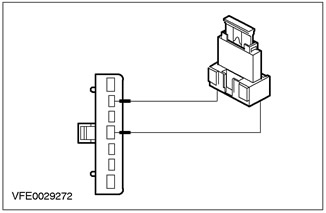

2 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C456 переключателя зажигания, между штырем 2, электрической цепи 30S-LE29 (красно-зеленой), и штырем 4, электрической цепи 30-BB9 (красной), со стороны электропроводки.

3 Измерьте напряжение между штырем 12 разъема C320 переключателя освещения, электрической цепи 30S-LE29A (красно-зеленой), со стороны электропроводки, и "массой".

• Регистрируется ли напряжение аккумулятора?

→ Да

Установите новый переключатель зажигания. Проверьте правильность работы системы.

→ Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 30S-LE29 (A) (красно-зеленой) между переключателем зажигания и переключателем освещения. Проверьте правильность работы системы.

AJ1: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F57 (CJB).

3 Ведите положение ON.

4 Проверьте габаритные огни.

• Правые габаритные огни постоянно горят?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи, соединенной с плавким предохранителем F57 и со штырем 7 разъема C17 CJB. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

→ Нет

Перейдите к AJ2

AJ2: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F58 (CJB).

3 Ведите положение ON.

4 Проверьте габаритные огни.

• Левые габаритные огни постоянно горят?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи, соединенной с плавким предохранителем F58 и со штырем 3 разъема C17 CJB. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

→ Нет

Перейдите к AJ3

AJ3: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F62 (CJB).

3 Подсоедините Плавкий предохранитель F57 (CJB).

4 Подсоедините Плавкий предохранитель F58 (CJB).

5 Ведите положение ON.

6 Проверьте габаритные огни.

• Габаритные огни постоянно горят?

→ Да

Перейдите к AJ4

→ Нет

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи, соединенной с плавкими предохранителями F62 и со штырем 11 разъема C16 CJB. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

AJ4: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F62 (CJB).

3 Отсоедините C320 переключателя освещения.

4 Ведите положение ON.

5 Проверьте лампы освещения номерного знака.

• Лампы освещения номерного знака постоянно горят?

→ Да

Перейдите к AJ6

→ Нет

Перейдите к AJ5

AJ5: ОПРЕДЕЛЕНИЕ ПРИЧИНЫ НЕИСПРАВНОСТИ

1 Проверьте габаритные огни.

• Габаритные огни постоянно горят?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи, соединенной с плавкими предохранителями F57, F58 и со штырем 13 разъема C320 переключателя освещения. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы.

→ Нет

УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы.

AJ6: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ НА ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините C104 общего электронного модуля (GEM).

3 Ведите положение ON.

4 Проверьте лампы освещения номерного знака.

• Лампы освещения номерного знака постоянно горят?

→ Да

Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрической цепи, соединенной с плавкими предохранителями F62 и со штырем 10 разъема C16 CJB. При необходимости УСТАНОВИТЕ новую CJB. ПРОВЕРЬТЕ правильность работы системы.

→ Нет

Перейдите к AJ7

AJ7: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS

1 Введите положение OFF.

2 Подсоедините C320 переключателя освещения.

3 Подсоедините C104 общего электронного модуля (GEM).

4 Подсоедините диагностический инструмент.

5 Проверьте систему, используя WDS.

• Имеются ли какие-либо коды неисправности (DTC)?

→ Да

ВЫПОЛНИТЕ необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы..

→ Нет

УСТАНОВИТЕ новый общий электронный модуль (GEM). ПРОВЕРЬТЕ правильность работы системы.
