Об этом Руководствe

Введение

Руководство для станции технического обслуживания написано в новом формате, что позволяет удовлетворить потребности техников, работающих с автомобилями Ford по всему миру. Конечная цель - это использование общих форматов и наличие аналогичного содержания в каждом из Руководств для станции технического обслуживания, используемых в мире.

Данное руководство содержит общее описание соответствующих работ по обслуживанию и ремонту автомобиля, выполняемых с помощью проверенного, эффективного оборудования. Следование описанным процедурам позволит гарантировать качество выполняемых работ.

Запасные части на замену

Запасные части компаний Ford и Motorcraft изготавливаются по тем же самым стандартам, что и оригинальные, устанавливаемые на заводе элементы. По этой причине мы рекомендуем Вам использовать в целях замены при обслуживании или ремонте только подлинные запасные части компаний Ford или Motorcraft.

Специальные инструменты

Таблица специального инструмента(ов), предваряющая каждую процедуру, показывает все специальные инструменты, требуемые для выполнения ремонта. По возможности даются иллюстрации, помогающие идентифицировать необходимый специальный инструмент. Специальные инструменты можно заказать у компании Loewener OTC GmbH, Rotunda Equipment или у ее агентов/ дистрибьюторов.

Европа	Северная Америка
V Loewener OTC GmbH	Rotunda Equipment
Industriestrasse 67	PO Box 1450
D 40764 Langenfeld	Kenosha W1 53141-1450
Germany	Телефон 1-800-ROTUNDA
Тел: + 49 (0) 2173 928-0	Факс: + 1-800-762-6181 ()
Факс: + 49 (0) 2173 928-199	WWW.FORDROTUNDA.COM

Важные меры предосторожности

Использование соответствующих методик обслуживания и правильное выполнение процедур ремонта важно как для безопасной, надежной работы самого автомобиля, так и для обеспечения персональной безопасности техника, выполняющего конкретную работу. Это руководство не может полностью предусмотреть все варианты и предоставить рекомендации и предостережения по каждому из них. Поэтому, каждый, кто намеревается отступить от инструкций, предписанных настоящим руководством, должен решить для себя, чем он готов пожертвовать: персональной безопасностью или самим автомобилем. И уже исходя из этого, он должен выбирать необходимые методики, инструменты и запасные части.

Предупреждения, предостережения и примечания, встречающиеся в этом руководстве

ПРЕДУПРЕЖДЕНИЕ: Предупреждения указывают на то, что при неправильном выполнении процедуры возможно получение травмы.

ПРЕДОСТЕРЕЖЕНИЕ: Предостережения указывают на то, что при неправильном выполнении процедуры возможно причинение повреждения автомобилю или используемому оборудованию.

ПРИМЕЧАНИЕ: Цель примечания - предоставить дополнительную важную информацию, требуемую для полного и удовлетворительного выполнения ремонта.

При чтении настоящего руководства Вам будут встречаться ПРЕДУПРЕЖДЕНИЯ, ПРЕДОСТЕРЕЖЕНИЯ и ПРИМЕЧАНИЯ.


Если предупреждение, предостережение или примечание относится к ряду пунктов, оно дается в начале последовательности действий. Если же оно относится только к одному пункту, оно предваряет именно этот пункт (находится после номера пункта).

Как пользоваться данным руководством

Руководство для станции технического обслуживания предоставляет информацию по процедурам обслуживания и ремонта.

Это руководство разбито на группы и разделы. Разделы, посвященные специальным системам собраны вместе в соответствующую группу. Группа посвящена определенной части автомобиля. Это руководство разделено на пять групп: Общая информация, Шасси, Силовой агрегат, Электрооборудование, Кузов и лакокрасочное покрытие. Номер группы - это первая цифра номера раздела.

Страницы, находящиеся в начале данного руководства, перечисляют все имеющиеся разделы. Каждый раздел имеет перечень, раскрывающий содержание глав "Общие спецификации", "Описание и принцип действия" и "Сервисные регулировки и проверки".

Если элементы необходимо снимать или разбирать в определенной последовательности, на иллюстрации они будут обозначены соответствующим цифрами и соответственно будет пронумерован сопроводительный текст (обратитесь к гл. «Примеры»).

Вся ссылки на левую или правую сторону, относящиеся к автомобилю, определяются положением сидящего на сидении водителя и смотрящего вперед.

Все ссылки на левую или правую сторону, относящиеся к двигателю, определяются положением маховика, обращенного в направлении переднего шкива распределительного вала.

При необходимости будут даваться инструкции по использованию WDS, FDS2000 или диагностического оборудования STAR нового поколения (NGS).

Осмотр и проверка

Таблицы визуального осмотра, таблицы признаков неисправности и прочие информационные таблицы (такие как таблицы, содержащие программы диагностики), дополнительные проверочные процедуры с техническими спецификациями или направление пользователя к специальной проверочной процедуре.

Таблица признаков неисправности

Таблица признаков неисправности указывает признаки неисправности, причины неисправности и необходимые действия, чтобы найти причину.

Pinpoint-тесты

При диагностике электрических систем Pinpoint-тесты используются для установления источника проблемы. Тестирование выполняется в логической, пошаговой последовательности. Pinpoint-тесты разделены на две колонки: "СОСТОЯНИЯ" и "ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ".

Колонка «СОСТОЯНИЯ» используется исключительно для графической информации и пиктограмм (с надписями или без них), а колонка «ПОДРОБНОСТИ/ РЕЗУЛЬТАТЫ/ ДЕЙСТВИЯ» направляет техника к другому пункту проверки или содержит описание специальных корректирующих действий.

Цифры в рамках обозначают последовательность, в которой следует выполнять описываемые действия.

Проверки элементов

Проверка элементов проводится в том случае, когда элемент проверяется в сложных/составных pinpoint-тестах, или в том случае, если процедура слишком сложна, чтобы уместить ее в рамках одной страницы pinpoint-теста.

Графические изображения

Графические изображения иллюстрируют измерение или проверку, которую следует выполнить в рамках данного пункта проверки.

Для вольтметров и омметров используется изображение тестера.

Если одно графическое изображение относится к нескольким измерениям, сначала проверочные провода изображаются сплошной линией, а затем, начиная от точки где провода разделяются с целью иллюстрации отдельных измерений, они (провода) изображаются прерывистой линией.


Коробка разветвителей/ тестеры изображаются проверочным штырем в двойном кружке. Проверочные штыри отмечаются номером штыря.

Примеры

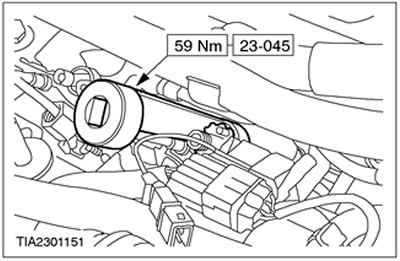

Специальные инструменты и значения моментов затяжки Любая потребность в использовании специального инструмента, будет отражена на рисунке, на котором показано, как применять инструмент, и указан номер инструмента. Значения моментов затяжки будут даны в соответствующем месте описания процедуры.
