Муфта движения вперед - разборка и сборка

Специальный инструмент

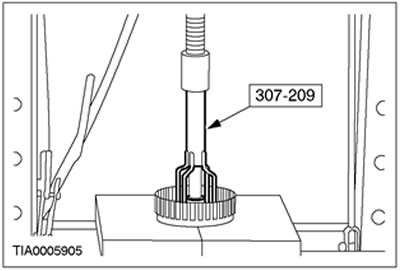

Приспособление для сжатия пружинных колец 307-209 (17-040)

Общее оборудование: Комплект щупов.

Наименование	Спецификация
Трансмиссионная жид-кость для автоматической коробки передач	WSS-M2C202-B

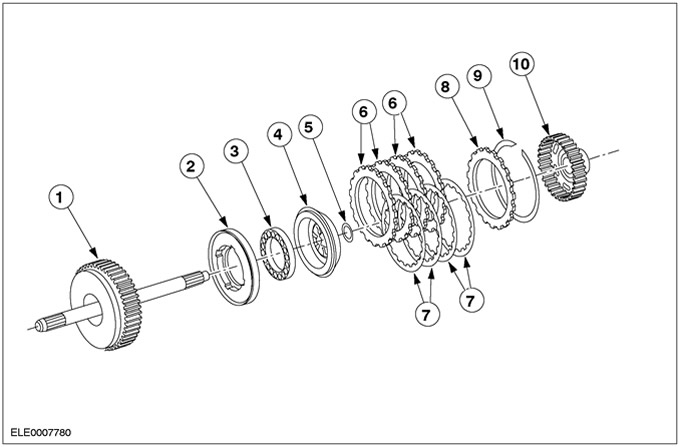

Поз.	№ Запасной Части	Наименование
1	–	Вал турбины в сборе
2	–	Поршень муфты движения вперед в сборе
3	–	Возвратная пружина в сборе поршня движения вперед
4	–	Балансировочный поршень муфты движения вперед
5	–	Стопорное кольцо упорного подшипника балансировочного поршня муфты движения вперед
6	–	Разделительные стальные листы муфты движения вперед
7	–	Фрикционные диски в сборе муфты движения вперед
8	–	Нажимной диск муфты движения вперед
9	–	Стопорное кольцо
10	–	Ступица цилиндра муфты движения вперед

Разборка

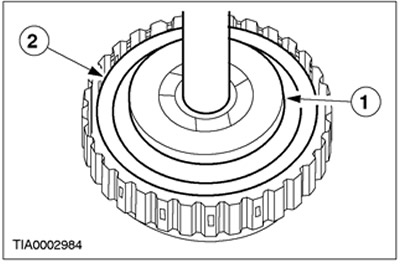

1. Снимите диски муфты движения вперед.

• 1. Снимите стопорное кольцо.
• 2. Снимите нажимной диск, фрикционные диски и стальные диски.

2. Используя специальный инструмент, установите муфту движения вперед в пресс.

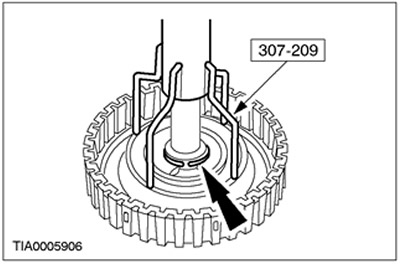

3. Используя специальный инструмент, снимите пружинное кольцо балансировочного поршня муфты движения вперед.



4.

ПРЕДОСТЕРЕЖЕНИЕ: При обнаружении повреждения в уплотнениях балансировочного поршня, установите новый балансировочный поршень муфты движения вперед.

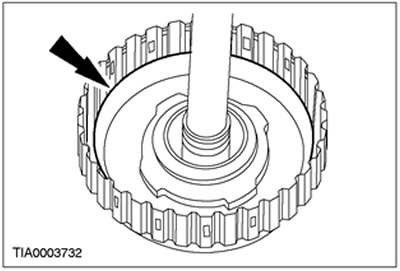

Снимите балансировочный поршень муфты движения вперед и осмотрите его.

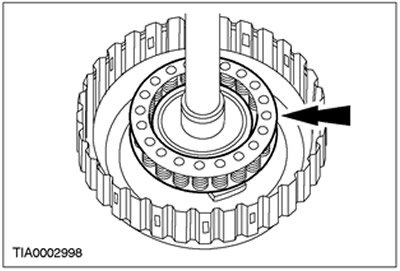

5. Снимите возвратную пружину в сборе.



6.

ПРЕДОСТЕРЕЖЕНИЕ: При обнаружении повреждения в уплотнениях поршня муфты движения вперед, установите новый поршень муфты движения вперед.

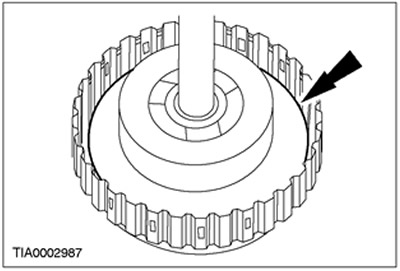

Снимите поршень муфты движения вперед в сборе.

Сборка

1. Перед сборкой поместите диски муфт с внутренними шлицами в чистую трансмиссионную жидкость автоматической коробки передач на 15 минут.


2. Осмотрите стенки отверстия для поршня муфты движения вперед на наличие вмятин или царапин. При необходимости установите новый балансировочный поршень муфты движения вперед.

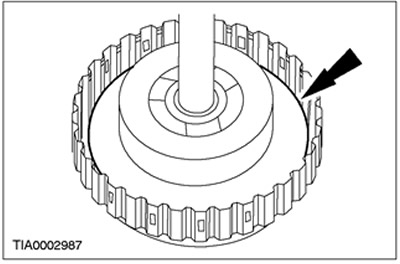

3. Смажьте и установите поршень муфты движения вперед в сборе.



4. Установите возвратную пружину в сборе.



5. Смажьте и установите балансировочный поршень муфты движения вперед.



6. Используя специальный инструмент и пресс, установите муфту движения вперед в сборе.




7. Используя специальный инструмент, установите пружинное кольцо балансировочного поршня муфты движения вперед.

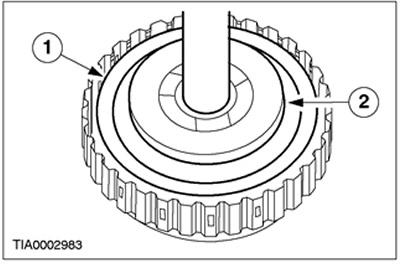

8. Установите диски муфты движения вперед.

• 1. Установите стальные диски, фрикционные диски и нажимной диск.
• 2. Установите стопорное кольцо.
• Используя щуп проверьте зазор. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
