Муфта прямой передачи - разборка и сборка

Специальный инструмент

Приспособление для сжатия пружинных колец 307-209 (17-040)

Наименование	Спецификация
Трансмиссионная жидкость для автоматической коробки передач	WSS-M2C202-B

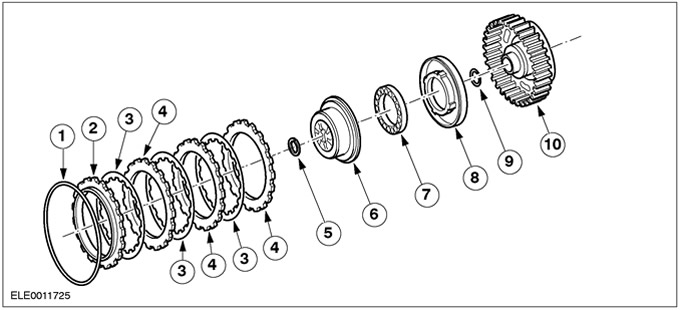

Поз.	№ Запасной Части	Наименование
1	–	Стопорное кольцо
2	–	Нажимной диск муфты прямой передачи
3	–	Повреждение или износ фрикционных элементов
4	–	Разделительные стальные диски муфты движения вперед
5	–	Пружинное кольцо (селективный подбор)
6	–	Балансировочный поршень муфты прямой передачи
7	–	Возвратная пружина муфты прямой передачи
8	–	Поршень муфты прямой передачи
9	–	Упорный подшипник муфты прямой передачи
10	–	Цилиндр в сборе муфты прямой передачи

Разборка

1. Снимите нажимной диск и диски муфты прямой передачи.

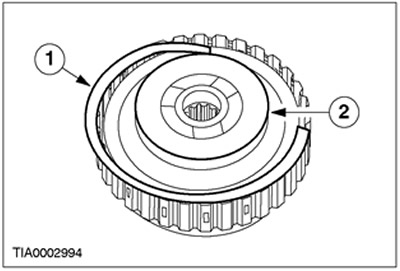

• 1. Снимите стопорное кольцо нажимного диска муфты прямой передачи.
• 2. Снимите нажимной диск и диски муфты прямой передачи.

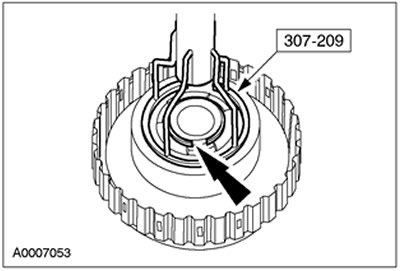

2. Используя специальный инструмент, снимите пружинное кольцо.

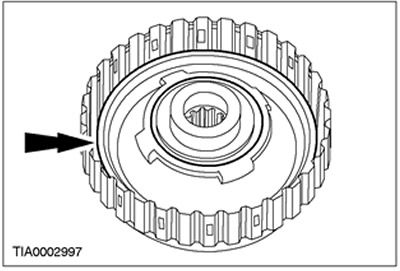

3. Снимите балансировочный поршень муфты прямой передачи0.

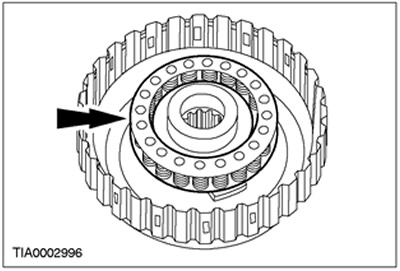

4. Снимите возвратную пружину муфты прямой передачи.



5.

ПРЕДОСТЕРЕЖЕНИЕ: При обнаружении повреждения в уплотнениях поршня муфты прямой передачи установите новый поршень муфты прямой передачи.

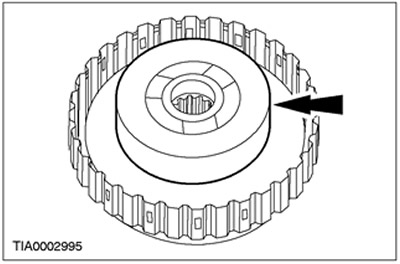

Снимите поршень муфты прямой передачи и осмотрите его.

Сборка

1. Перед сборкой поместите диски муфт с внутренними шлицами в чистуютрансмиссионную жидкость для автоматической коробки передач на 15 минут.

2. Осмотрите стенки отверстия для поршня муфты прямой передачи на наличие вмятин или царапин. При необходимости установите новый поршень муфты прямой передачи.

3. Смажьте и установите поршень муфты прямой передачи.



4. Установите возвратную пружину муфты прямой передачи.



5. Установите балансировочный поршень муфты прямой передачи.




6. Используя специальный инструмент, установите пружинное кольцо.



7. Установите стопорное кольцо нажимного диска муфты прямой передачи. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

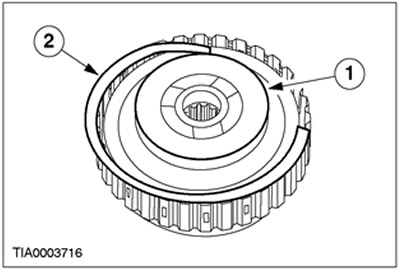

• 1. Установите диски и нажимной диск муфты прямой передачи.
• 2. Установите стопорное кольцо нажимного диска муфты прямой передачи.
