Распределительный вал - снятие и установка

Наименование	Спецификация
Моторное масло	WSS-M2C912-A1
Герметик	WSK-M2G348-A5

Снятие

1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

2. Снимите масляное уплотнение распределительного вала. За дополнительной информацией обратитесь к главе Уплотнение распределительного вала имеющейся в этом разделе.

3. Проверьте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанный зазор имеющейся в этом разделе.

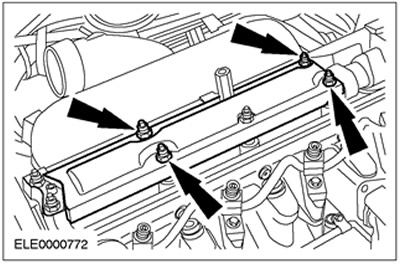

4. Снимите маслоуловитель.



5.

ПРЕДОСТЕРЕЖЕНИЕ: Отпустите гайки крышек подшипников распределительного вала №№ 1, 3 и 5 на один оборот каждую таким образом, чтобы отпустить распределительный вал.

ПРИМЕЧАНИЕ: Сохраните болты и крышки подшипников распределительного вала в порядке.

Снимите распределительный вал. Отбракуйте масляные уплотнения распределительных валов за их дальнейшей ненадобностью.



6.

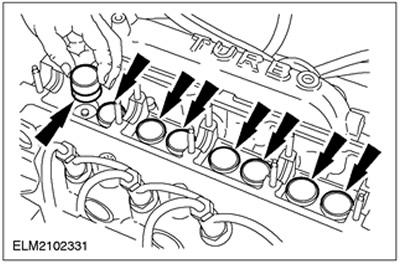

ПРИМЕЧАНИЕ: Сохраните толкатели клапанов и регулировочные прокладки в порядке.

Снимите толкатели клапанов и регулировочные прокладки.

Установка

1.

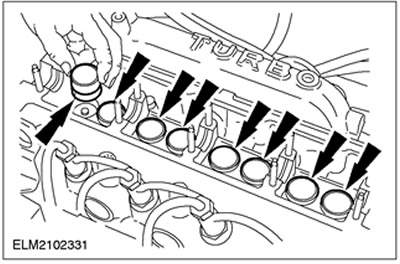

ПРИМЕЧАНИЕ: Нанесите на толкатели клапанов и регулировочные прокладки чистое моторное масло.

Установите толкатели клапанов и регулировочные прокладки.



2.

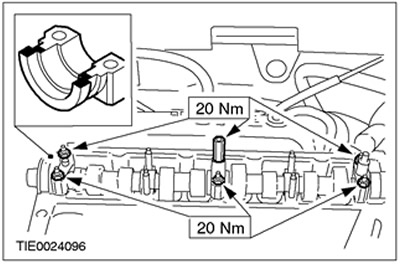

ПРИМЕЧАНИЕ: Больший полукруг должен быть обращен вверх.

Установите распределительный вал.



3.

ПРИМЕЧАНИЕ: Нанесите на крышки подшипников распределительного вала чистое моторное масло.

Установите крышки подшипников распределительного вала. На отмеченные поверхности крышки подшипника № 1 нанесите герметик.



4. Проверьте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанный зазор имеющейся в этом разделе.

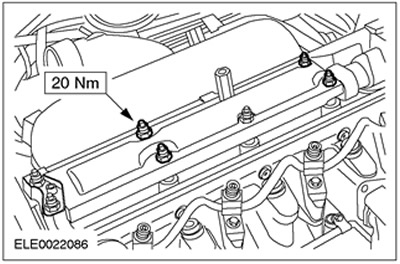

5. Установите маслоуловитель.



6. Установите масляное уплотнение распределительного вала. За дополнительной информацией обратитесь к главе Уплотнение распределительного вала имеющейся в этом разделе.

7. Установите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
