Головка цилиндров - разборка и сборка

Специальный инструмент

	Приспособление для установки маслоотражательных колпачков штоков клапанов 303-037 (21-007A)
	Приспособление для сжатия пружин клапанов 303-060 (21-024)
	Переходник для 303-060 (21-024) 303-060-05 (21-024-05)
	Приспособление для установки уплотнения распределительного вала 303-199A (21-110 A)
	Приспособление для установки сухарей штоков клапанов 303-362 (21-156)
	Пассатижи для маслоотражательных колпачков штоков клапанов 303-390 (21-165)
	Торцевой ключ для датчика температуры головки цилиндров 303-680 (21-239)

Наименование	Спецификация
Герметик	WSK-M2G348-A5
Гипоидное масло	SQM-2C-9022-AA
Моторное масло	WSS-M2C912-A1

Разборка

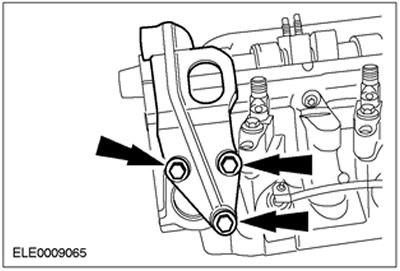

1. Снимите переднюю проушину подъема двигателя.

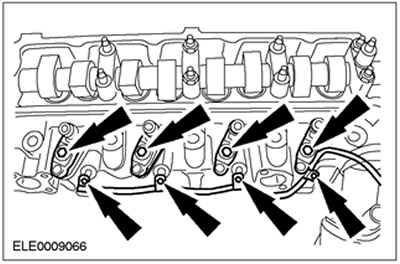

2. Снимите форсунки и отсоедините электропроводку свечей подогрева.




3. Снимите свечи подогрева.



4. Снимите вакуумный насос системы тормозов.

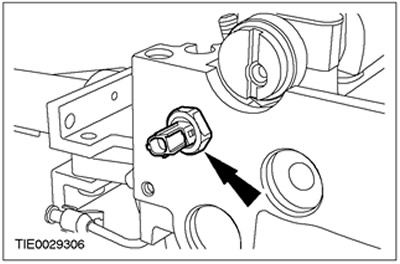

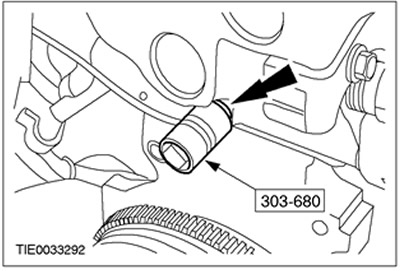

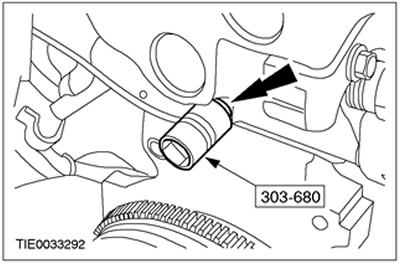

5. Используя специальный инструмент, снимите датчик температуры головки цилиндров (CHT) и реле давления масла.



6. Снимите реле давления масла.

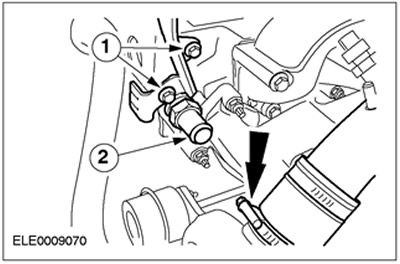

7. Отсоедините элементы, расположенные на правой стороне головки цилиндров.

• 1.Проушина подъема двигателя
• 2.Фиттинг охлаждающей жидкости
• Шланг охлаждающей жидкости

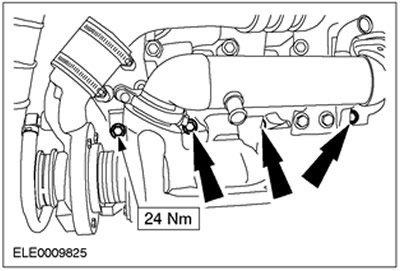

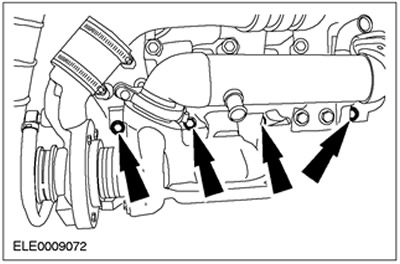

8. Выверните верхние болты крепления выпускного коллектора. Выверните болты фланца системы рециркуляции отработавших газов (EGR) (2 болта).

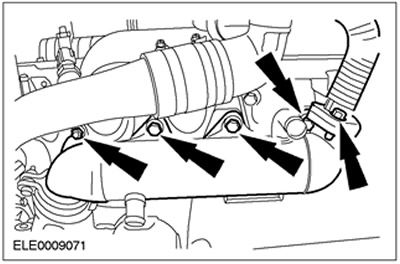

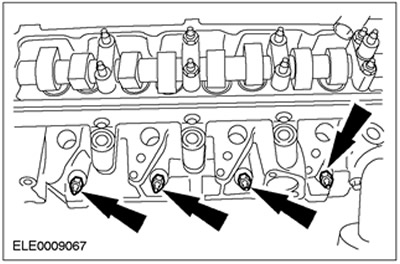

9. Выверните нижние болты крепления выпускного коллектора.




10.

ПРЕДОСТЕРЕЖЕНИЕ: Отпустите гайки на крышках подшипника распределительного вала, работая равномерно, отпуская по обороту за раз.

Снимите распределительный вал.

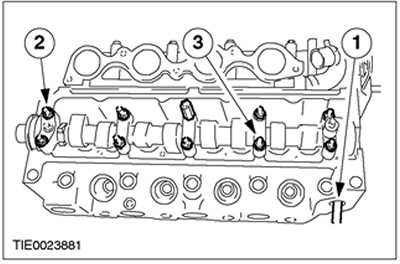

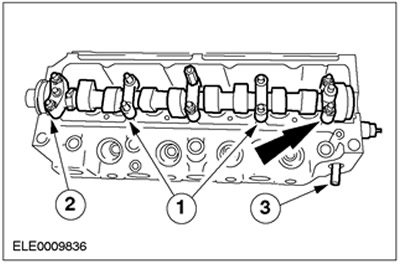

• 1.Снимите крышки подшипников распределительного вала №№ 2 и 4.
• 2.Отпустите гайки на других крышках подшипников распределительного вала, работая равномерно, отпуская по обороту за раз.
• 3.Снимите плунжер вакуумного насоса системы тормозов.
• Снимите крышки подшипников, вкладыши подшипников и распределительный вал с масляным уплотнением.

11.

ПРИМЕЧАНИЕ: Расположите толкатели клапанов по порядку в стороне для их последующего повторного использования.

Снимите толкатели клапанов и регулировочные прокладки клапанов.


12. Высвободите сухари штоков клапанов. Установите торцевую головку на тарелку пружины клапанов и мягко ударьте по ней молотком.



13.

ПРИМЕЧАНИЕ: Установите головку цилиндров на деревянные бруски.

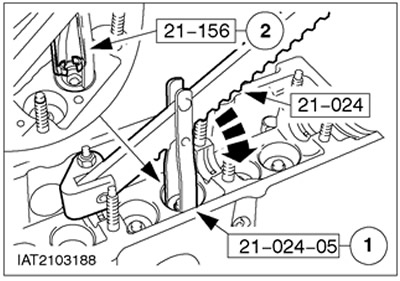

Используя специальные инструменты, снимите пружины клапанов.

• 1.Используя специальные инструменты, сожмите клапанные пружины.
• 2.Используя специальный инструмент, снимите сухари клапанов.
• Снимите клапаны, сухари клапанов и клапанные пружины и расположите их по порядку в стороне.

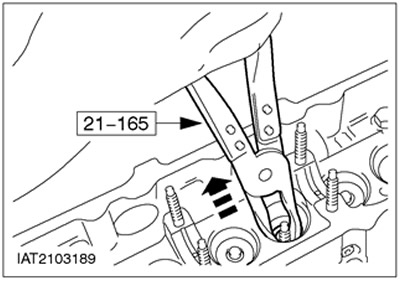

14. Используя специальный инструмент, снимите маслоотражательные колпачки клапанов.

Сборка

1. Пришлифуйте клапаны.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Закройте канавки на штоках клапанов защитными втулками.

ПРИМЕЧАНИЕ: Снимать защитные втулки следует только после установки масоотражательных колпачков штоков клапанов.

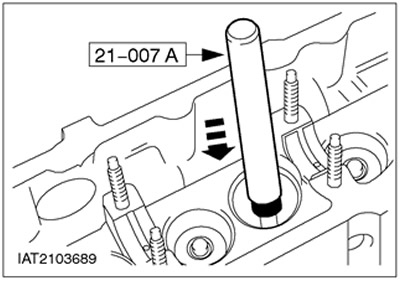

Нанесите на новые маслоотражательные колпачки клапанов моторное масло и установите их.



3. Нанесите на клапаны гипоидное масло и установите их.

4. Установите пружину клапана.

• Установите клапанные пружины с тарелками клапанных пружин.
• 1.Используя специальный инструмент, сожмите клапанные пружины.
• 2.Установите сухари в канавки на штоках клапанов.

5.

ПРИМЕЧАНИЕ: Надпись на регулировочных прокладках обращена вниз.

ПРИМЕЧАНИЕ: Перед установкой нанесите на толкатели клапанов и регулировочные прокладки моторное масло.

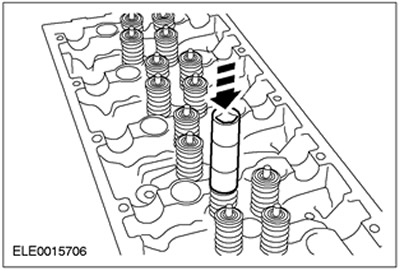

Установите толкатели клапанов.



6. Установите нижние вкладыши подшипников распределительного вала и нанесите на них моторное масло.

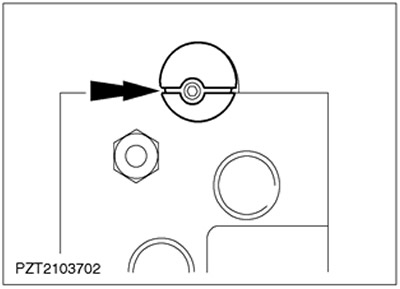

7. Выверьте положение распределительного вала. Установите распределительный вал и проверните его настолько, чтобы канавка на эксцентриковом кулачке встала параллельно верхней кромке головки цилиндров (больший полукруг обращен вверх).



8. Установите верхние вкладыши подшипников распределительного вала и нанесите на них моторное масло.

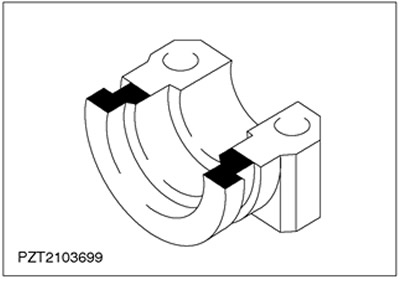

9. Нанесите герметик на крышки подшипников в указанные места.



10.

ПРИМЕЧАНИЕ: Стрелки на крышках подшипников распределительного вала должны быть обращены в направлении передней части двигателя.

ПРИМЕЧАНИЕ: Затяните крышки подшипников распределительного вала, работая равномерно, затягивая по обороту за раз.

Установите распределительный вал.

• 1.Установите плунжер вакуумного насоса тормозов.
• 2.Установите крышки подшипников распределительного вала №№ 1, 3 и 5 и затяните гайки усилием руки.
• 3.Установите остальные крышки подшипников распределительного вала и затяните гайки усилием руки.

11.

ПРИМЕЧАНИЕ: Затяните крышки подшипников распределительного вала, работая равномерно, затягивая по обороту за раз.

Затяните гайки крепления крышек подшипников распределительного вала.



12.

ПРИМЕЧАНИЕ: Нанесите на конус распределительного вала и выступ масляного уплотнения моторное масло.

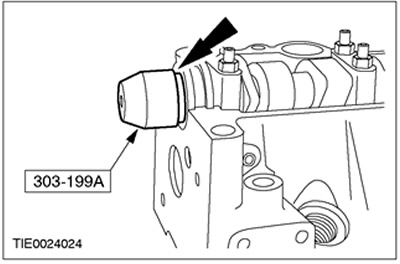

Используя специальный инструмент, установите масляное уплотнение распределительного вала.



13. Установите впускной коллектор.

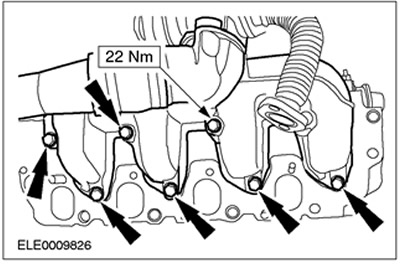

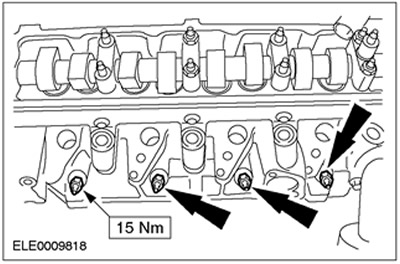

14. Затяните нижние болты крепления выпускного коллектора.

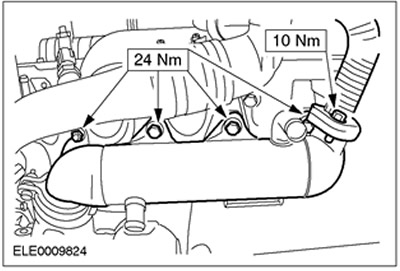

15. Затяните верхние болты крепления выпускного коллектора. Затяните болты фланца EGR (2 болта).

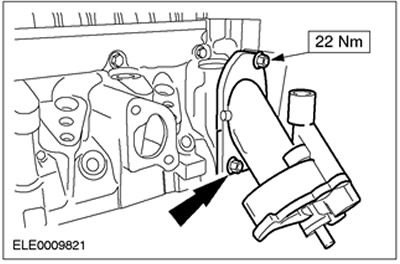

16. Установите элементы, расположенные на правой стороне головки цилиндров.

• 1.Проушина подъема двигателя
• 2.Фиттинг охлаждающей жидкости
• Шланг охлаждающей жидкости

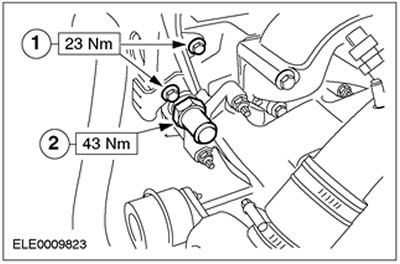

17. Установите датчик СНТ.

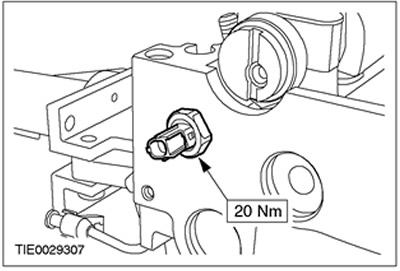

18. Установите реле давления масла.



19. Установите вакуумный насос системы тормозов.

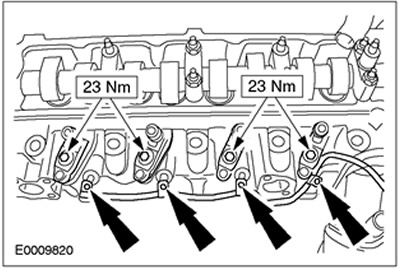

20. Установите свечи подогрева.



21. Установите форсунки и подсоедините электропроводку свечей подогрева.

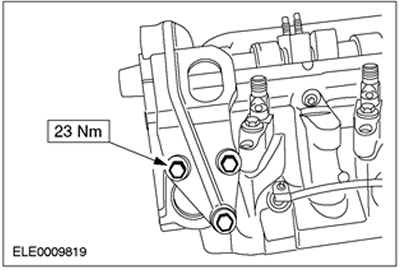

22. Установите переднюю проушину подъема двигателя.
