Распределительный вал - снятие и установка

Специальный инструмент

Универсальный гаечный ключ для удерживания фланцев 205-072 (15-030А)

Снятие

1. Снимите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала должна находиться в положении "12 часов".

ПРИМЕЧАНИЕ: Отметьте положение цепи газораспределительного механизма.

Проверните двигатель настолько, чтобы поршень № 1 встал в положение верхней мертвой точки (в.м.т.).

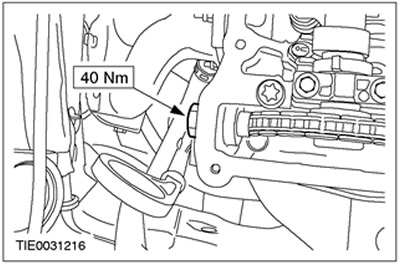

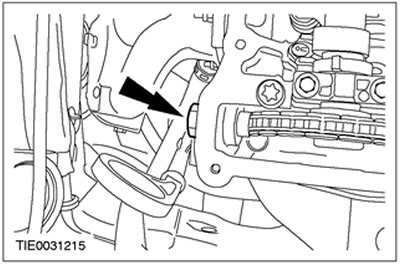

3. Снимите гидравлический натяжитель цепи газораспределительного механизма.




4.

ПРИМЕЧАНИЕ: Используя подходящий кусок проволоки, привяжите цепь газораспределительного механизма и звездочку распределительного вала к головке цилиндров, чтобы предотвратить их падение внутрь блока цилиндров.

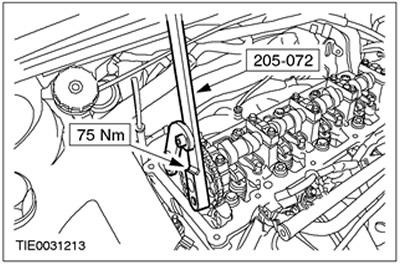

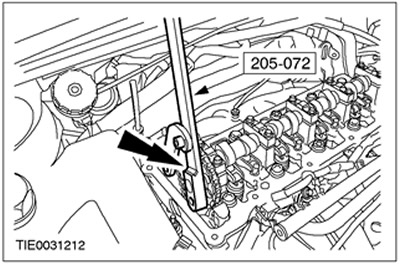

Используя специальный инструмент, снимите звездочку распределительного вала.



5.

ПРЕДОСТЕРЕЖЕНИЕ: Сохраните крышки подшипников распределительного вала в порядке для последующей установки.

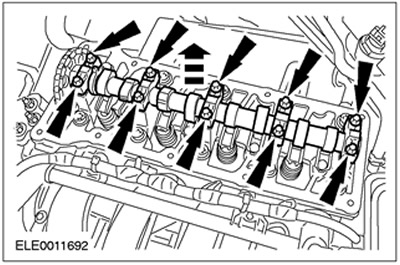

ПРИМЕЧАНИЕ: Работая в несколько стадий, отпустите каждый болт крепления крышки подшипников распределительного вала, отпуская на два оборота за раз.

Снимите распределительный вал.

Установка

1.

ПРИМЕЧАНИЕ: Паз выверки звездочки распределительного вала должен находиться в положении "12 часов".

ПРИМЕЧАНИЕ: Работая в несколько стадий, затяните каждый болт крепления крышки подшипников распределительного вала, затягивая на два оборота за раз.

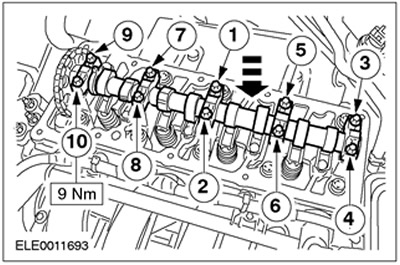

Установите распределительный вал. Затяните болты, работая в указанной последовательности.



2.

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала должна находиться в положении "12 часов".

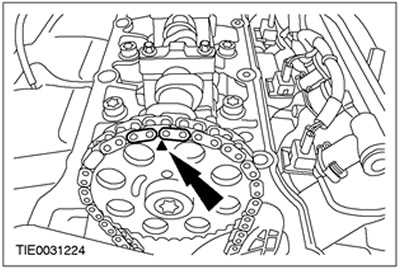

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала и отмеченные звенья цепи газораспределительного механизма должны располагаться напротив друг друга.

Установите распределительный вал и цепь газораспределительного механизма.



3. Используя специальный инструмент, затяните болт крепления звездочки распределительного вала.




4. Установите гидравлический натяжитель цепи газораспределительного механизма.



5. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.
