Спецификации моментов затяжки
| Наименование | Nm | фунт-фут | фунт-дюйм |
| Втулка тросов переключения и выбора передач | 9 | 80 | |
| Крепление механизма переключения передач к полу | 9 | 80 | |
| Крепление корпуса подшипника рычага переключения передач к корпусу механизма переключения передач | 9 | 80 | |
| Болты фланца системы выпуска | 47 | 35 |
Краткий обзор - механизм переключения передач (изготовленный до 08.2001 г.)

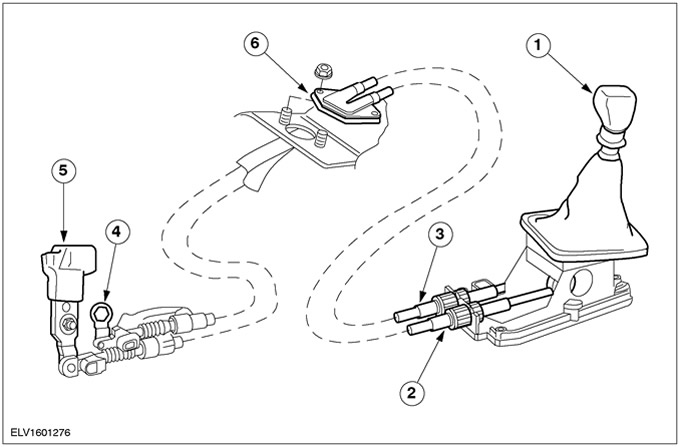

| Поз. | № Запасной Части | Наименование |
| 1 | - | Рычаг переключения |
| 2 | - | Трос переключения передач |
| 3 | - | Трос выбора передач |
| 4 | - | Рычаг выбора на коробке передач |
| 5 | - | Рычаг переключения на коробке передач |
| 6 | - | Втулка тросов переключения и выбора передач |

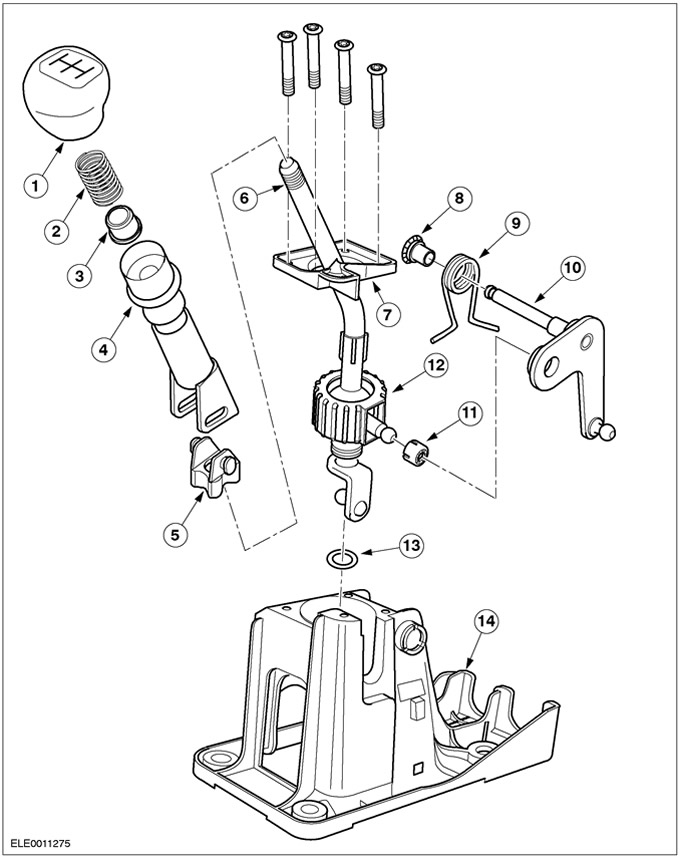

| Поз. | № Запасной Части | Наименование |
| 1 | - | Рукоятка рычага переключения передач |
| 2 | - | Пружина сжатия |
| 3 | - | Демпфирующая втулка |
| 4 | - | Снятие блокировки передачи заднего хода |
| 5 | - | Стопорная втулка |
| 6 | - | Рычаг переключения передач |
| 7 | - | Корпус подшипника рычага переключения передач |
| 8 | - | Стопорный зажим |
| 9 | - | Пружина |
| 10 | - | Рычаг кронштейна |
| 11 | - | Вкладыш подшипника |
| 12 | - | Резиновая опора |
| 13 | - | Уплотнительное кольцо круглого сечения |
| 14 | - | Корпус механизма переключения передач |
Краткий обзор - механизм переключения передач (изготовленный начиная с 08.2001 г.)

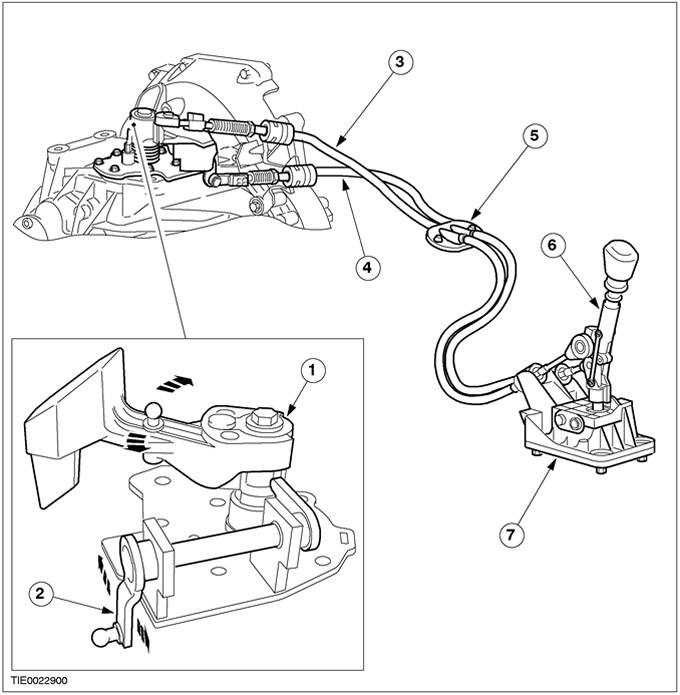

| Поз. | № Запасной Части | Наименование |
| 1 | - | Рычаг переключения на коробке передач |
| 2 | - | Рычаг выбора на коробке передач |
| 3 | - | Трос переключения передач (белый цвет) |
| 4 | - | Трос выбора передач |
| 5 | - | Втулка - трос рычага переключения передач |
| 6 | - | Рычаг переключения передач |
| 7 | - | Рычаги переключения передач/ тросы переключения передач |

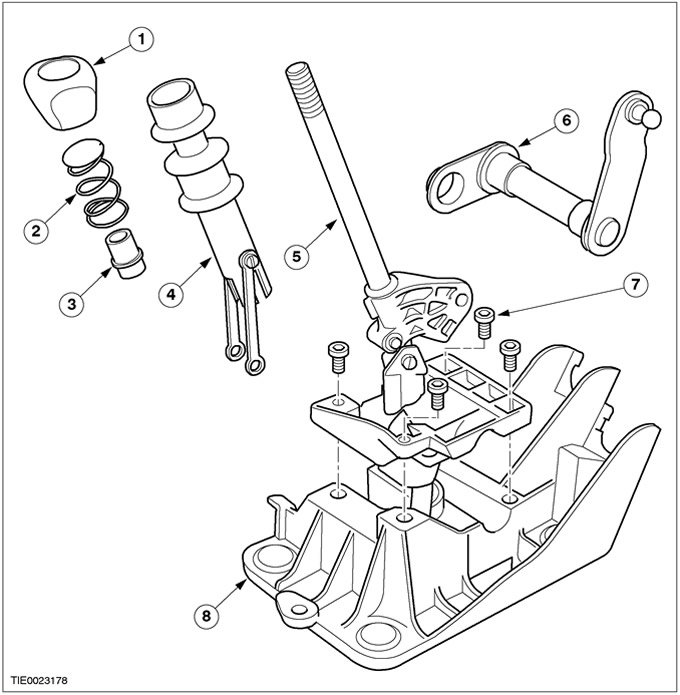

| Поз. | № Запасной Части | Наименование |
| 1 | - | Кнопка рычага переключения передач |
| 2 | - | Пружина сжатия |
| 3 | - | Демпфер |
| 4 | - | Стопорное кольцо передачи заднего хода |
| 5 | - | Рычаг переключения передач с нижним корпусом штока переключения передач |
| 6 | - | Рычаг выбора |
| 7 | - | Самонарезающий винт |
| 8 | - | Нижний корпус штока переключения передач |
