Уплотнение левой полуоси - снятие и установка

Специальный инструмент

	Съемник передней полуоси 204-226 (16-092)
	Удлинитель 204-226-01 (16-092-01)
	Молоток 205-047 (15-011)
	Приспособление для установки масляного уплотнения передней полуоси 205-115 (15-058)
	Съемник масляного уплотнения передней полуоси 308-208 (16-074)

Наименование	Спецификация
Трансмиссионная жидкость	WSD-M2C200-C

Снятие

1.

ПРИМЕЧАНИЕ: Используйте шестигранный торцовый ключ, чтобы придержать шток поршня.

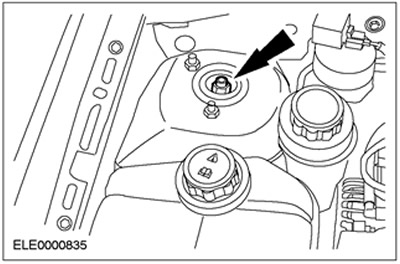

Отпустите гайку левой стойки подвески на пять оборотов (показана правая сторона).



2. Снимите левое переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Будьте аккуратны, не повредите чехол.

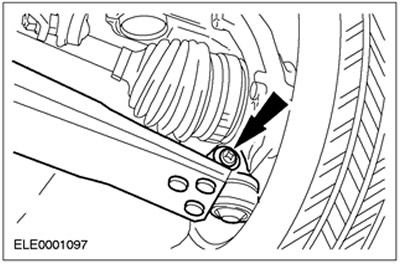

Отсоедините нижний рычаг подвески от поворотного кулака (показана правая сторона с установленным колесом).



4.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

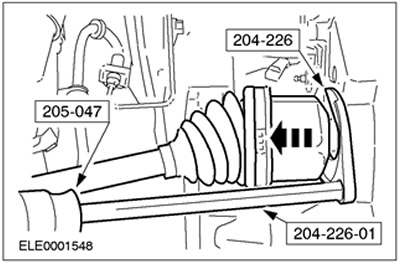

Используя специальный инструмент, отсоедините полуось от коробки передач и закрепите ее в стороне.

• Соберите масло в подходящую емкость.
• Отбракуйте пружинное кольцо за его дальнейшей ненадобностью.

5. Извлеките левую переднюю полуось из коробки передач и привяжите ее, используя хомутики.

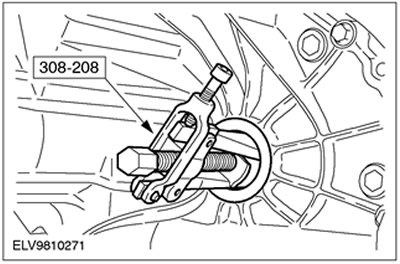

6. Снимите масляное уплотнение передней полуоси.

Установка

1. Общие примечания:

• Установите новые самоконтрящиеся гайки и пружинные кольца.

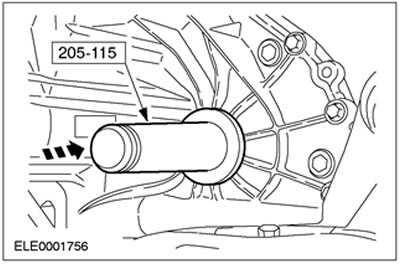

2. Установите масляное уплотнение передней полуоси.

• Введите уплотнение до упора.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте установочную втулку (поставляется с каждым масляным уплотнением), чтобы защитить масляное уплотнение при установке передней полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки пружинного кольца.

ПРИМЕЧАНИЕ: Закрепите треножный шарнир в сборе.

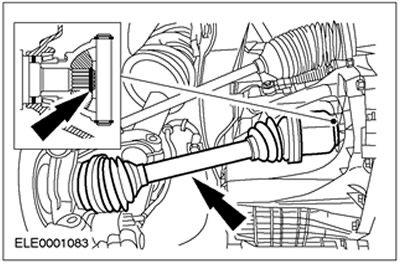

Установите полуось на коробку передач.



4.

ПРЕДОСТЕРЕЖЕНИЕ: Будьте аккуратны, не повредите чехлы.

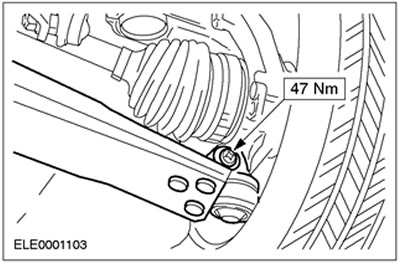

Установите нижний рычаг подвески на поворотный кулак (на рисунке показана правая сторона с установленным колесом).



5.

ПРИМЕЧАНИЕ: Уровень заполнения должен находиться на 0-5 мм ниже нижней кромки заливного отверстия.

Проверьте уровень трансмиссионной жидкости. Для доливания используется трансмиссионная жидкость , если это необходимо.

6. Установите левое переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.

7.

ПРИМЕЧАНИЕ: Используйте шестигранный торцовый ключ, чтобы придержать шток поршня.

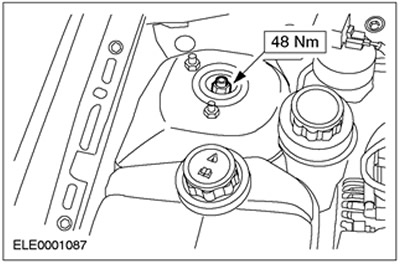

Затяните гайку стойки подвески.

• Придержите, используя торцовый ключ.
• Затяните вручную с помощью накидного гаечного ключа.
• Затяните предписанным усилием затяжки с помощью динамометрического ключа.
