Уплотнения клапанов - снятие и установка

Специальный инструмент

	Приспособление для сжатия пружин клапанов 303-361 (21-155)
	Переходник для 21-155 303-361-02 (21-155-02)
	Переходник для баллона со сжатым воздухом 303-363 (21-157)
	Съемник маслоотражательных колпачков штоков клапанов 303-374 (21-160)

Наименование	Спецификация
Моторное масло	WSS-M2C912-A1

Снятие

1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе. Снимите толкатели клапанов и поочередно отложите их в сторону.

2.

ПРЕДУПРЕЖДЕНИЕ: При работе со сжатым воздухом всегда используйте защитные очки. Несоблюдение этого указания может привести к травматическим последствиям.

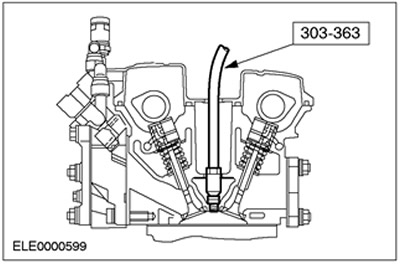

Выверните свечу зажигания из цилиндра No1 и подсоедините специальный инструмент.



3.

ПРЕДОСТЕРЕЖЕНИЕ: Давление воздуха в диапазоне (7-10) бар.

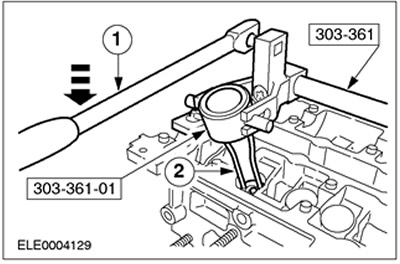

Подсоедините специальные инструменты и подайте сжатый воздух в цилиндр.

• 1.Сожмите пружину клапана.
• 2.Снимите сухари.
• Снимите тарелку пружины и пружину клапана

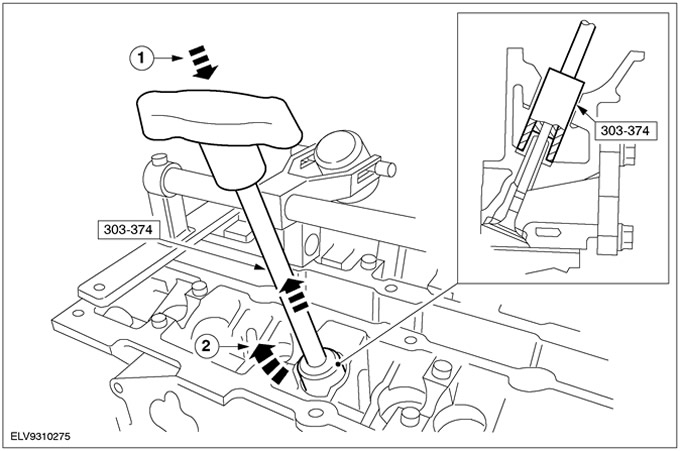

4. Снимите маслоотражательный колпачок штока клапана.

• 1.Вставьте специальный инструмент.
• 2.Поверните специальный инструмент по часовой стрелке и вытяните его.

Установка

1. Установите маслоотражательный колпачок штока клапана.

• Нанесите на шток клапанамоторное масло.

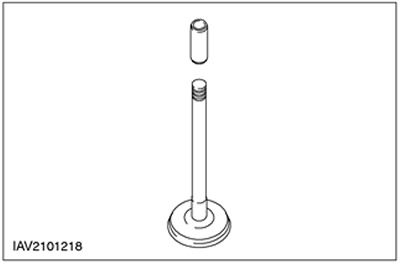

• Закройте канавки на штоке клапана втулкой для установки маслоотражательного колпачка штока клапана.
• Надвиньте маслоотражательный колпачок на шток клапана и снимите втулку для установки маслоотражательного колпачка со штока клапана.

2.

ПРИМЕЧАНИЕ: Проверьте правильность установки сухарей клапана.

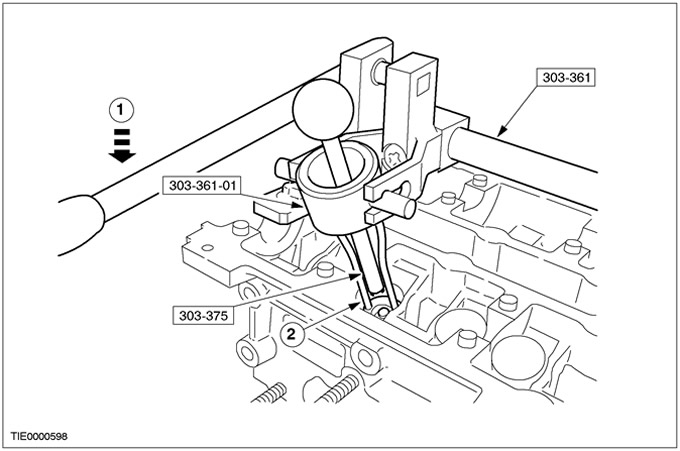

Установите пружину клапана.

• Вставьте пружину клапана и тарелку пружины.
• 1.Сожмите пружину клапана.
• 2.Установите сухари.

3.

ПРИМЕЧАНИЕ: На этом этапе не выполняйте затяжку.

Отсоедините специальный инструмент 303-363.

4. Повторите эти действия на всех других цилиндрах.

5. Нанесите на толкатель клапана моторное масло и вставьте толкатель на место.

6. Установите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
