Пружины клапанов - снятие и установка

Специальный инструмент

	Приспособление для сжатия пружин клапанов 303-361 (21155)
	Переходник для 21-155 303-361-02 (2115502)
	Переходник для баллона со сжатым воздухом 303-363 (21157)
	Съемник масляных уплотнений штоков клапанов 303-374 (21160)

Наименование	Спецификация
Моторное масло	WSS-M2C912-A1

Снятие

1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе. Снимите толкатели клапанов и поочередно отложите их в сторону.

2.

ПРЕДУПРЕЖДЕНИЕ: При работе со сжатым воздухом всегда используйте защитные очки. Несоблюдение этого указания может привести к травме.

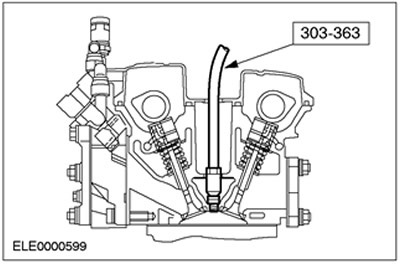

Выверните свечу зажигания из цилиндра №1 и подсоедините специальный инструмент.



3.

ПРЕДОСТЕРЕЖЕНИЕ: Давление воздуха в диапазоне (7-10) бар.

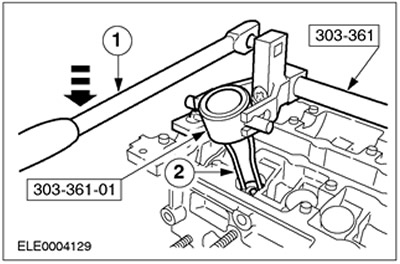

Подсоедините специальные инструменты и подайте сжатый воздух в цилиндр.

• 1.Сожмите пружину клапана.
• 2.Снимите сухари.
• Снимите тарелку пружины и пружину клапана.

Установка

1.

ПРИМЕЧАНИЕ: Проверьте правильность установки сухарей клапана.

Установите пружину клапана.

• Вставьте пружину клапана и тарелку пружины.
• 1.Сожмите пружину клапана.
• 2.Установите сухари.

2.

ПРИМЕЧАНИЕ: На этом этапе не выполняйте затяжку.

Отсоедините специальный инструмент 303-363 и вставьте свечу зажигания.

3. Повторите эти действия на всех других цилиндрах.

4. Нанесите на толкатель клапана моторное масло и вставьте толкатель на место.

5. Установите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
