Рис. 5.21. Система охлаждения двигателя: 1 – отводящий шланг радиатора; 2 – жидкостный шланг расширительного бачка; 3 – термостат; 4 – водяной насос; 5 – расширительный бачок; 6 – отводящий патрубок водяной рубашки; 7 – подводящий шланг радиатора; 8 – запорный клапан; 9 – электровентилятор; 10 – паровой шланг расширительного бачка; 11 – радиатор
Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Устройство системы охлаждения показано на рис. 5.21. Система состоит из рубашки охлаждения, радиатора 11 с электровентилятором 9, расширительного бачка 5, водяного насоса 4, термостата 3, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.
Циркуляцию жидкости в системе создает водяной насос 4. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату 3. В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре), или в радиатор 11 (при высокой температуре).

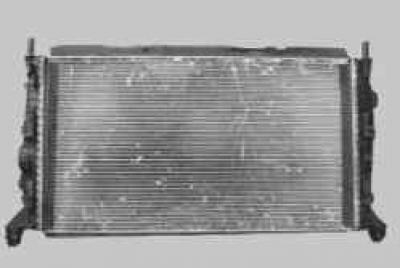

Радиатор 11 с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга 10, соединяющего радиатор с расширительным бачком.

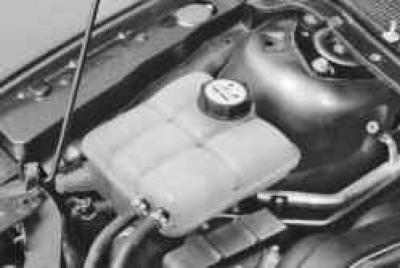

Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
ПРИМЕЧАНИЕ: Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 3, представляющий собой электромагнитный клапан, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостатом управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке 6 водяной рубашки. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 60 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре около 80 °С термостат начинает открываться, а при 98 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

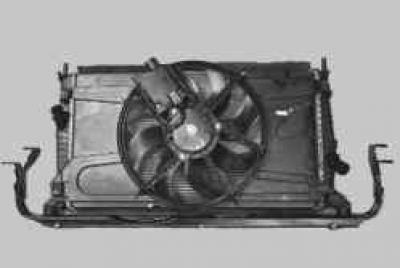

Электровентилятор 9 системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем подключением дополнительного сопротивления. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения.
Отводящий патрубок 6 водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан 8 предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя. Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева. При температуре охлаждающей жидкости 80 °С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.
В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40 °С. Тип охлаждающей жидкости, залитой в систему охлаждения, – Motorcraft Super Plus 4 (зеленого цвета) или Motorcraft Super Plus 2000 (оранжевого цвета).
ПРЕДУПРЕЖДЕНИЕ: Жидкость Motorcraft Super Plus 4 изготовлена на основе несиликатированной органической кислоты (ОАТ), и ее не следует смешивать с другими типами охлаждающей жидкости.
Жидкость Motorcraft Super Plus 2000 изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей.
ПРИМЕЧАНИЕ: Порядок замены охлаждающей жидкости описан в разд. 4 «Техническое обслуживание» (см. «Замена охлаждающей жидкости»).
ПРЕДУПРЕЖДЕНИЕ: Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
ПРЕДУПРЕЖДЕНИЕ: Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
ПРЕДУПРЕЖДЕНИЕ: Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.

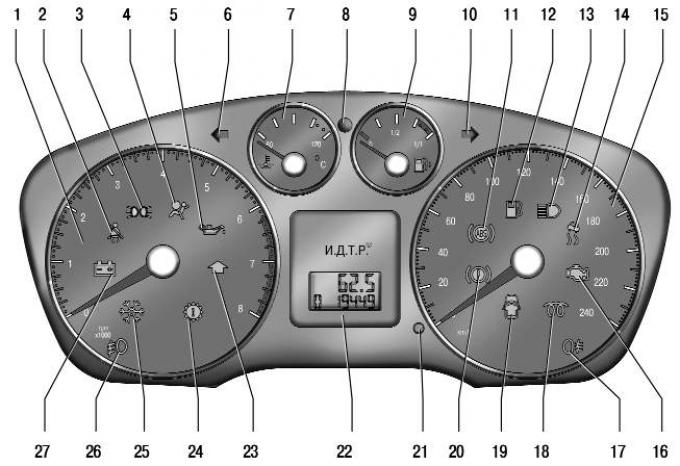

Рис. 1.8. Комбинация приборов
Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает контрольную лампу 16 (см. рис. 1.8), это указывает водителю на то, что двигатель приближается к критическому пределу и должен быть остановлен.
Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин-1. Одновременно загорается сигнальная лампа 24 (см. рис. 1.8) неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого увеличения токсичности отработавших газов. На этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.
ПРИМЕЧАНИЕ: Если двигатель перешел на режим работы только двух цилиндров, его можно вернуть на режим работы четырех цилиндров, только выключив и снова включив зажигание.
Если температура двигателя и после всех принятых мер продолжает повышаться, блок управления выключает двигатель. Если в это время педаль управления дроссельной заслонкой нажатием ноги переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали.
