Замена водяного насоса

Насос снимайте для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса, а также при утечке охлаждающей жидкости из уплотнения вала насоса.

Разборка насоса — довольно трудоемкая работа, поэтому при неисправности рекомендуем заменять насос в сборе.

Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием, а также все инструменты, необходимые для снятия ремней компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»), привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов») и привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

2. Снимите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).

3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

4. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

ПРЕДУПРЕЖДЕНИЕ: После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как при этом поршнями могут быть повреждены клапаны.

ПРИМЕЧАНИЕ: Снимать ремень привода газораспределительного механизма необходимо только на автомобилях выпуска с апреля 2005 г., так как у двигателей этих автомобилей натяжной ролик ремня установлен на корпусе водяного насоса. На автомобилях выпуска до апреля 2005 г. натяжной ролик установлен на блоке цилиндров двигателя и снятие ремня при замене водяного насоса не требуется.

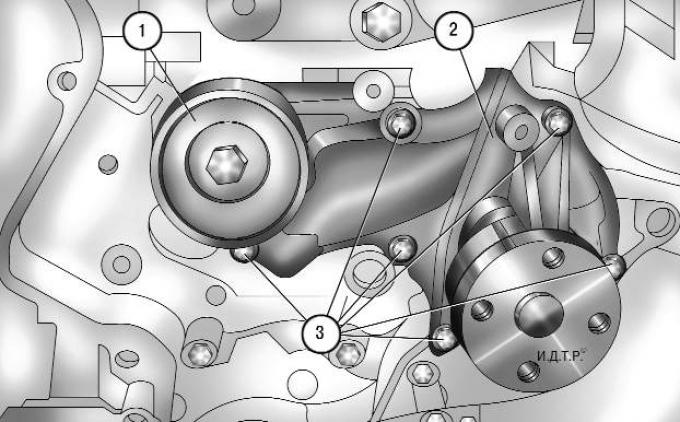

Рис. 5.22. Водяной насос: 1 – натяжной ролик ремня привода газораспределительного механизма; 2 – водяной насос; 3 – болты крепления водяного насоса к блоку цилиндров двигателя; 4 – болт крепления натяжного ролика к корпусу водяного насоса

5. Выверните шесть болтов 3 (рис. 5.22) крепления водяного насоса 2 к блоку цилиндров двигателя, подденьте отверткой корпус водяного насоса и снимите насос вместе с натяжным роликом ремня привода газораспределительного механизма.

ПРИМЕЧАНИЕ: Натяжной ролик ремня привода газораспределительного механизма закреплен на корпусе водяного насоса болтом 4.

6. Снимите установленную между корпусом водяного насоса и блоком цилиндров двигателя прокладку.

ПРЕДУПРЕЖДЕНИЕ: Уплотнительную прокладку корпуса водяного насоса при каждом снятии обязательно заменяйте новой независимо от ее состояния.

7. Если на новом водяном насосе нет натяжного ролика ремня привода газораспределительного механизма, выверните болт 4 крепления ролика к корпусу насоса и установите ролик на новый насос. Болт крепления ролика затяните моментом 28 Н·м.

8. Установите водяной насос в порядке, обратном снятию. Болты крепления насоса затяните равномерно крест-накрест моментом 10 Н·м.

ПОЛЕЗНЫЙ СОВЕТ: Уплотнительную прокладку корпуса водяного насоса смажьте с обеих сторон тонким слоем герметика.

9. Установите ремень привода газораспределительного механизма и отрегулируйте его натяжение (см. «Замена ремня привода газораспределительного механизма»).

10. Установите остальные детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ: Ремни приводов вспомогательных агрегатов и компрессора кондиционера замените новыми, так как после снятия они не подлежат повторному использованию.

11. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
