Снятие и установка масляного насоса

Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, а также при утечке масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют только насос в сборе, поэтому в данном подразделе описаны только снятие и установка насоса.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также торцовая головка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра»).

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

ПРЕДУПРЕЖДЕНИЕ: После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как при этом поршнями могут быть повреждены клапаны.

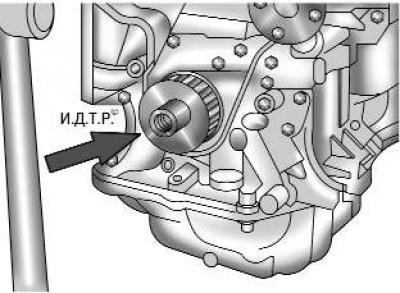

Рис. 5.18. Зубчатый шкив коленчатого вала

4. Снимите зубчатый шкив коленчатого вала (рис. 5.18).

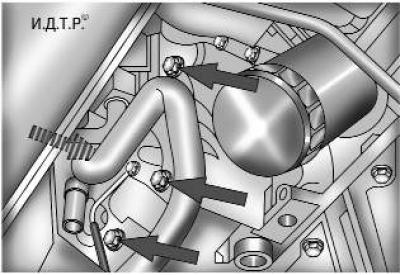

Рис. 5.19. Крепление компрессора кондиционера

5. Выверните четыре болта крепления компрессора кондиционера (рис. 5.19) и отведите компрессор в сторону от двигателя, не отсоединяя от него трубопроводы.

6. Снимите масляный картер двигателя (см. «Замена уплотнения масляного картера»).

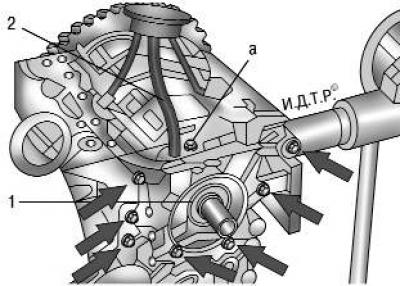

Рис. 5.20. Крепление масляного насоса и маслоприемника: а – болт крепления маслоприемника; 1 – масляный насос; 2 – маслоприемник

7. Выверните болт а (рис. 5.20) крепления маслоприемника 2 к масляному насосу и снимите маслоприемник и установленную под его фланцем прокладку.

ПРЕДУПРЕЖДЕНИЕ: Прокладку фланца маслоприемника при каждом его снятии замените новой, так как из-за негерметичности соединения может резко снизиться подача масляного насоса.

ПОЛЕЗНЫЙ СОВЕТ: При каждом снятии маслоприемника обязательно промывайте его сетку от лаковых отложений из масла бензином или керосином.

8. Выверните семь болтов (показаны стрелками на рис. 5.20) крепления масляного насоса 1 к блоку цилиндров и, поддев насос двумя отвертками, снимите его с установочных втулок в блоке цилиндров.

9. Снимите установленную под фланцем корпуса масляного насоса уплотнительную прокладку.

ПРЕДУПРЕЖДЕНИЕ: Прокладку корпуса масляного насоса при каждом снятии насоса заменяйте новой.

ПОЛЕЗНЫЙ СОВЕТ: При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. «Замена сальников коленчатого вала»).

10. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 9 Н·м (0,9 кгс·м).

11. Установите все ранее снятые детали и залейте масло в двигатель.

ПОЛЕЗНЫЙ СОВЕТ: При установке нового масляного насоса рекомендуем заменить масляный фильтр.
