Особенности конструкции выпуска отработавших газов

            0

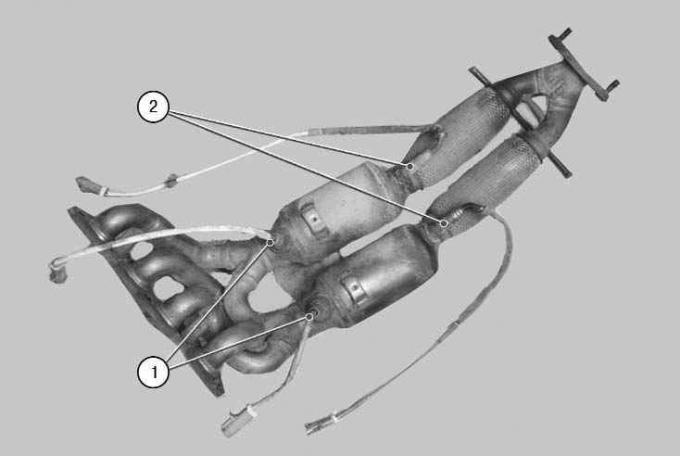

Рис. 5.24. Катколлектор: 1 – управляющие датчики концентрации кислорода в отработавших газах; 2 – диагностические датчики концентрации кислорода в отработавших газах

Отработавшие газы отводятся из двигателя через катколлектор (рис. 5.24) (выпускной коллектор, объединенный c нейтрализаторами), дополнительный 4 (рис. 5.25) и основной 2 глушители.

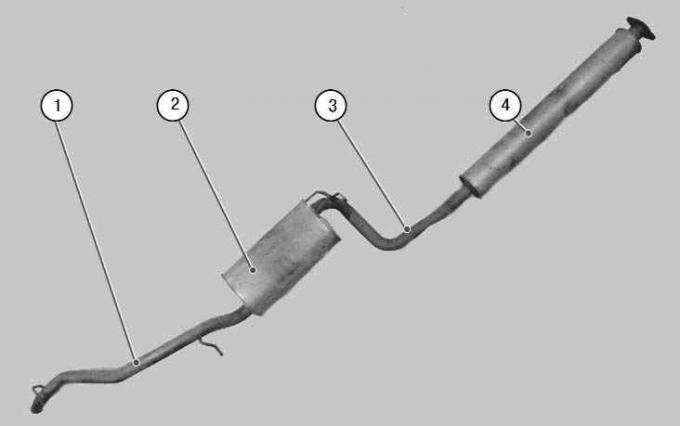

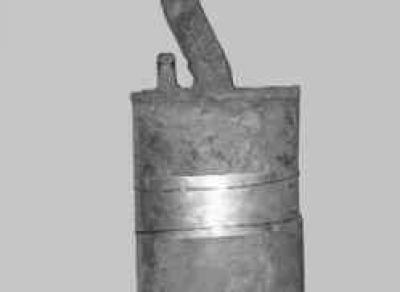

Рис. 5.25. Узлы системы выпуска отработавших газов, расположенные на основании кузова: 1 – выхлопная труба; 2 – основной глушитель; 3 – промежуточная труба; 4 – дополнительный глушитель

На катколлекторе установлены два основных (управляющих) датчика концентрации кислорода 1 (см. рис. 5.24) и (после нейтрализаторов) два диагностических датчика 2.


Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная металлоармированная прокладка.

Приемная труба дополнительного глушителя 4 (см. рис. 5.25) соединена с катколлектором, а его выпускная труба — с основным глушителем 2. Соединения приемной и промежуточной 3 труб с дополнительным глушителем, а также промежуточной и выхлопной 1 труб с основным глушителем сварные и поэтому неразборные. Фланцевое соединение приемной трубы дополнительного глушителя и катколлектора уплотнено металлоармированной прокладкой. Таким образом, все элементы системы выпуска отработавших газов, расположенные на основании кузова, выполнены за одно целое и не могут быть демонтированы в отдельности без применения металлорежущего инструмента. Однако в запасные части поставляют отдельные элементы системы, которые при монтаже на автомобиль соединяют сваркой или специальными муфтами.

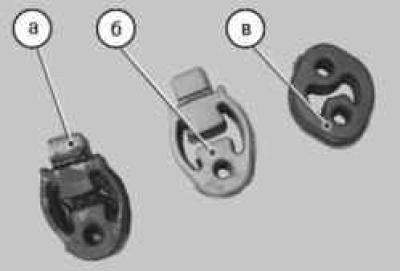

Элементы системы подвешены к кузову на пяти резиновых подушках. Причем подушка а задней подвески выхлопной трубы, подушка б подвески передней части основного глушителя и три подушки в подвески катколлектора и задней части основного глушителя имеют разную форму.


Для защиты двигателя и основания кузова от нагрева элементами системы установлены термоэкраны из термостойкого нетканого материала над катколлектором, дополнительным и основным глушителями и над выхлопной трубой. Кроме этого над катколлектором установлен и стальной дополнительный термоэкран.

Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогаре их заменяют в сборе, так как глушители вместе с трубами представляют собой неразборные узлы.

ПОЛЕЗНЫЙ СОВЕТ: Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.


ПРЕДУПРЕЖДЕНИЕ: Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры.


ПРЕДУПРЕЖДЕНИЕ: Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!




ПОЛЕЗНЫЙ СОВЕТ: При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.


ПОЛЕЗНЫЙ СОВЕТ: Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
