Замена маслосъемных колпачков

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей, замасленные электроды свечей зажигания.

Если есть возможность воспользоваться источником сжатого воздуха под давлением 0,7–1,0 МПа (7–10 кгс/см²), то заменить маслосъемные колпачки можно без снятия с двигателя головки блока цилиндров. Если источника сжатого воздуха нет, придется снять головку блока цилиндров, так как на данном двигателе фиксация клапанов механическими приспособлениями, вставленными в свечное отверстие, невозможна.

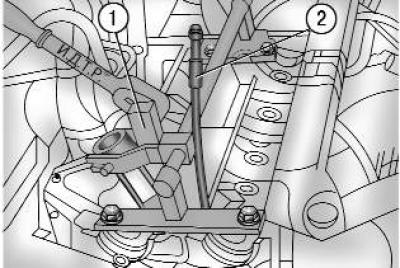

Рис. 5.8. Приспособления для снятия пружин клапанов: 1 – приспособление для сжатия пружин; 2 – приспособление для подачи воздуха в свечное отверстие

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»), распределительных валов (см. «Замена распределительных валов»), а также пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов, приспособление 1 (рис. 5.8) для сжатия пружин клапанов, приспособление 2 для подачи воздуха в свечное отверстие (можно изготовить из неисправной свечи зажигания)…

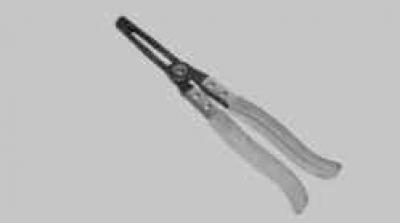

…клещевой…

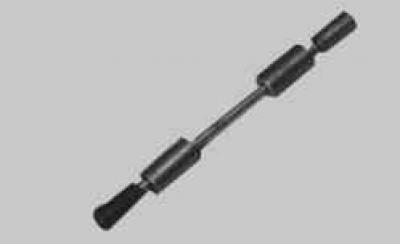

…или инерционный съемник маслосъемных колпачков. У показанного съемника на другом конце есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

3. Установите поршень 1-го цилиндра в ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). Это положение соответствует НМТ поршней 2-го и 3-го цилиндров.

ПРИМЕЧАНИЕ: Если поршень не будет установлен в НМТ, при подаче в цилиндр сжатого воздуха коленчатый вал двигателя провернется, и автомобиль может сдвинуться с места (при включенной передаче).

4. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

5. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

6. Снимите распределительные валы (см. «Замена распределительных валов»).

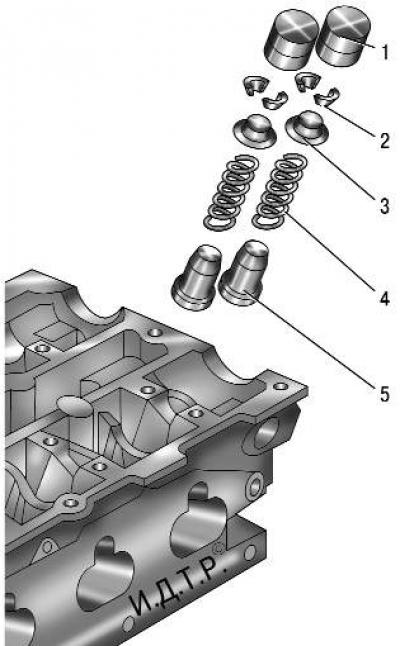

Рис. 5.9. Детали привода клапанов: 1 – толкатель; 2 – сухарь; 3 – тарелка пружины; 4 – пружина; 5 – маслосъемный колпачок

7. Снимите толкатели 1 (рис. 5.9) клапанов 2-го цилиндра.

8. Установите приспособления для снятия пружин клапанов на 2-й цилиндр двигателя, как показано на рис. 5.8.

9. Подайте в свечное отверстие 2-го цилиндра сжатый воздух под давлением 7–10 кгс/см².

10. Сожмите приспособлением пружину 4 (см. рис. 5.9) одного из клапанов и выньте из тарелки 3 пружины с помощью пинцета или намагниченной отвертки два сухаря 2. Затем снимите приспособление.

ПРЕДУПРЕЖДЕНИЕ: После извлечения сухарей клапан удерживается в верхнем положении только давлением воздуха. Не отключайте давление до окончания замены маслосъемного колпачка и установки всех деталей, иначе клапан упадет в цилиндр и для его извлечения потребуется снимать головку блока цилиндров.

11. Снимите тарелку 3 пружины и пружину 4.

ПРИМЕЧАНИЕ: Если вы одновременно снимаете тарелки и пружины с нескольких клапанов, то снятые детали следует устанавливать на те клапаны, с которых они сняты.

12. Спрессуйте маслосъемный колпачок 5

с направляющей втулки клапана. Для этого установите на колпачок цангу инерционного съемника маслосъемных колпачков и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

13. При отсутствии инерционного съемника колпачков снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.

ПРЕДУПРЕЖДЕНИЕ: Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

14. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.

ПРИМЕЧАНИЕ: Оригинальные маслосъемные колпачки впускных клапанов окрашены в зеленый цвет, выпускных клапанов — в коричневый.

15. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

16. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовывать через нее колпачок легкими ударами молотка по оправке.

ПОЛЕЗНЫЙ СОВЕТ: В качестве оправки можно использовать длинную головку из набора инструментов. Нужно выбрать головку с 12 гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.

17. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.

18. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они вошли в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.

ПРЕДУПРЕЖДЕНИЕ: Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

19. Аналогично замените маслосъемные колпачки остальных трех клапанов 2-го цилиндра и четырех клапанов 3-го цилиндра.

20. Проверните коленчатый вал на пол-оборота, чтобы в НМТ установились поршни 1-го и 4-го цилиндров, и замените маслосъемные колпачки остальных клапанов.

21. Установите снятые детали в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
