Снятие и установка коробки передач

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля, следующие:

• повышенный (по сравнению с привычным) шум;
• затрудненное переключение передач;
• самопроизвольное выключение или нечеткое включение передач;
• утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница состоит в размерах и количестве тросов привода управления коробкой передач, а также в наличии у автоматической коробки передач шлангов гидросистемы, соединяющих коробку с радиатором охлаждения.

ПОЛЕЗНЫЙ СОВЕТ: Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и др.).

ПОЛЕЗНЫЙ СОВЕТ: Коробка передач довольно тяжелая, а ее форма неудобна для удерживания, поэтому рекомендуем снимать ее с помощником.

Вам потребуются: ключи «на 8», «на 10», «на 13», «на 15», торцовая головка «на 13» с воротком-трещоткой, отвертка с плоским лезвием.

1. Установите автомобиль на подъемник или смотровую канаву.

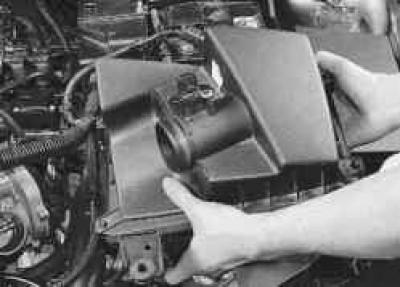

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра и глушителя шума впуска»).

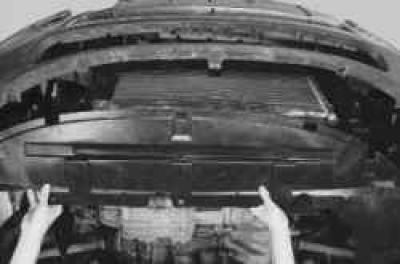

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).



4. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

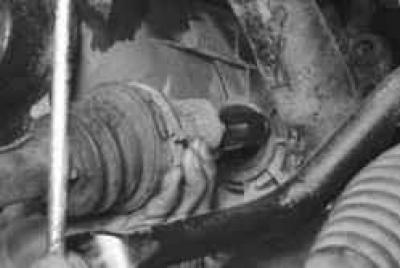

5. Снимите приводы передних колес (см. «Снятие и установка приводов передних колес»).




6. Отсоедините от коробки передач тросы управления коробкой передач (см. «Замена тросов управления коробкой передач»).

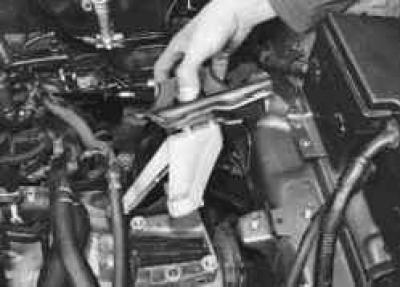

7. Снимите кронштейн крепления воздушного фильтра (см. «Замена левой опоры подвески силового агрегата»).

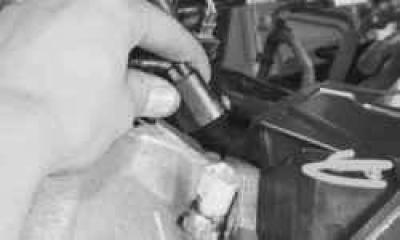

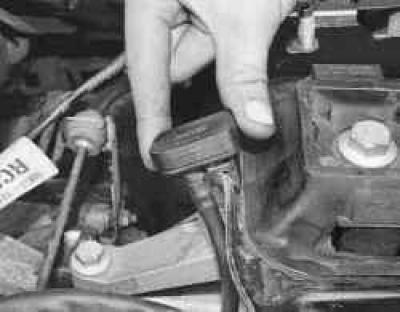

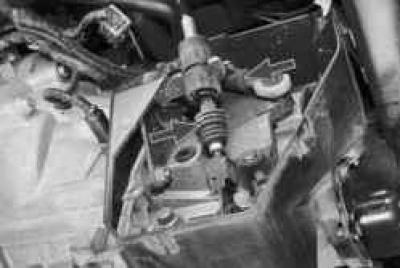

8. Отсоедините колодку жгута проводов от выключателя света заднего хода (см. «Проверка и замена выключателя света заднего хода»)…

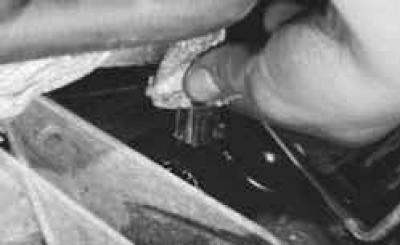

9. …подденьте отверткой…

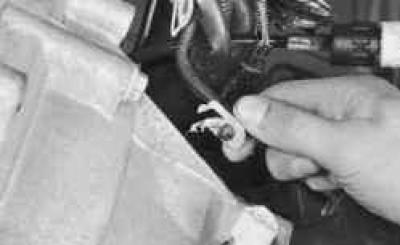

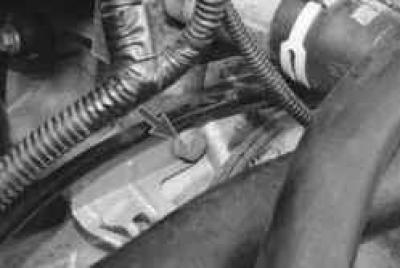

10. …отсоедините от картера коробки передач держатель жгута проводов выключателя света заднего хода и отведите жгут в сторону.

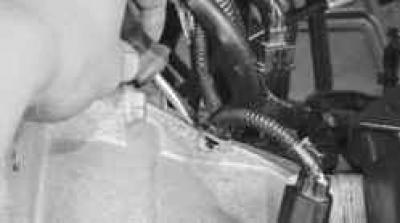

11. Отсоедините колодку жгута проводов от датчика скорости (см. «Проверка и замена датчиков системы управления двигателем»).

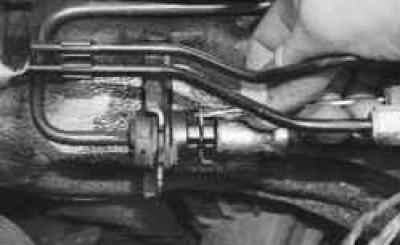

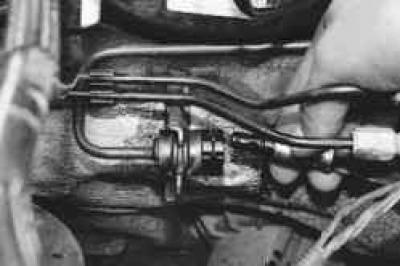

12. Поддев отверткой, снимите пружинный фиксатор наконечника шланга гидропривода выключения сцепления…



13. …и отсоедините шланг от трубки гидропривода.

ПРИМЕЧАНИЕ: Примите меры против вытекания рабочей жидкости из трубки гидропривода выключения сцепления (например, заглушив отверстие трубки ветошью или деревянной пробкой).

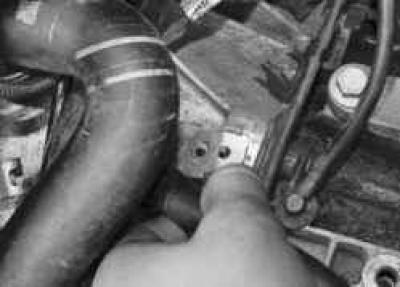

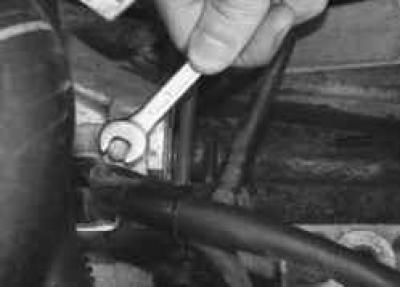

14. Выверните болт крепления кронштейнов шлангов к картеру коробки передач…



15. …и отведите кронштейн вместе со шлангами в сторону.

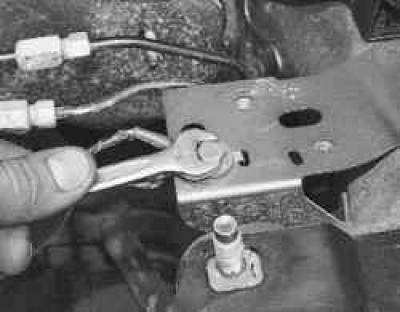

16. Выверните болт крепления «массовых» проводов к кронштейну кузова…

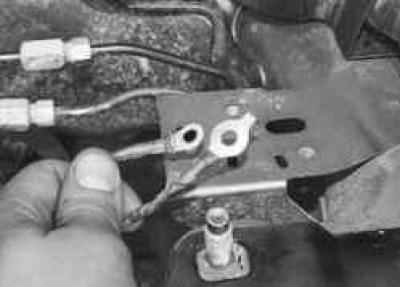

17. …отсоедините провода от кронштейна и отведите их в сторону.



18. Выверните болты крепления и снимите с картера сцепления стартер, не отсоединяя от него провода (см. «Снятие и установка стартера»). Отведите стартер в сторону и закрепите любым способом, чтобы он не мешал дальнейшей работе.

19. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма. Аналогичную опору установите под коробку передач.



20. Снимите с края обоймы левой опоры силового агрегата сапун коробки передач.

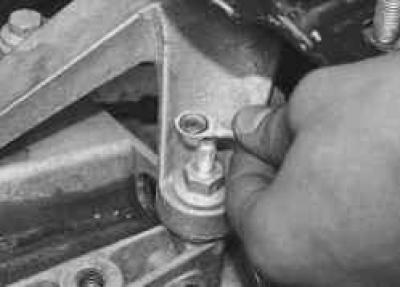

21. Отверните гайку крепления «массового» провода к шпильке крепления кронштейна левой опоры подвески силового агрегата…



22. …снимите наконечник провода со шпильки и отведите провод в сторону.

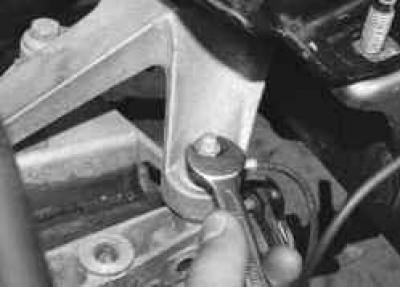

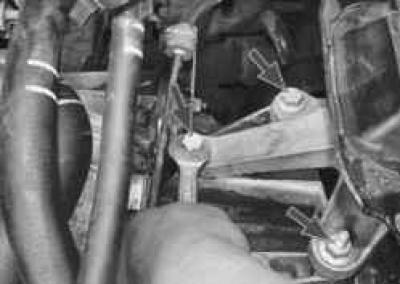

23. Выверните два болта и шпильку крепления кронштейна левой опоры подвески силового агрегата к картеру коробки передач…

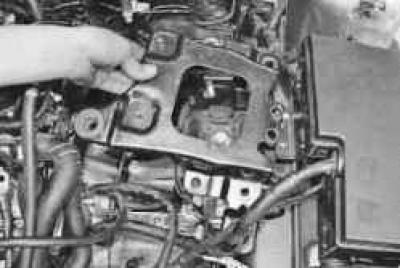

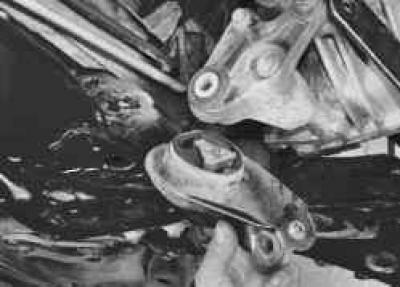

24...и снимите опору вместе с кронштейном.

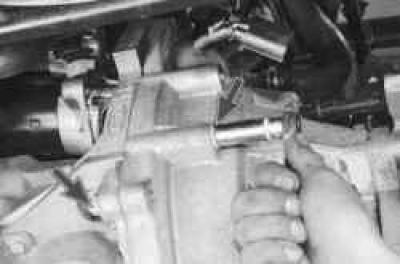

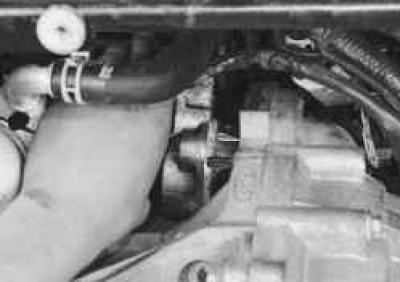

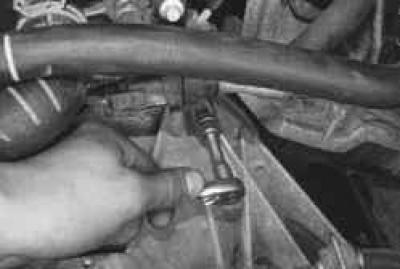

25. Выверните по одному болту крепления картера коробки передач к двигателю сверху слева…



26. …и справа…



27. …два болта сбоку слева…

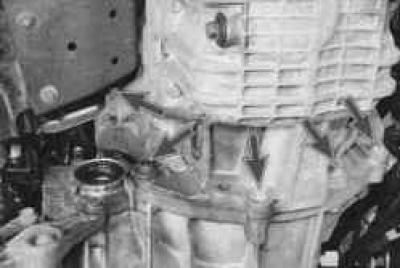

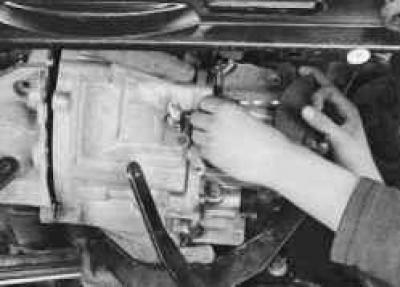

28. …и пять болтов снизу.



29. Снимите заднюю опору подвески силового агрегата (см. «Замена задней опоры подвески силового агрегата»).



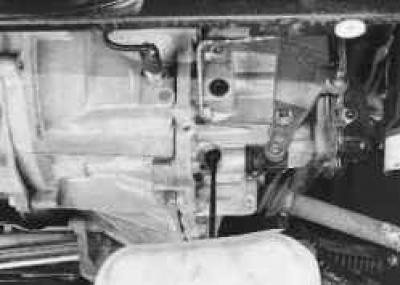

30. Сдвиньте коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления.

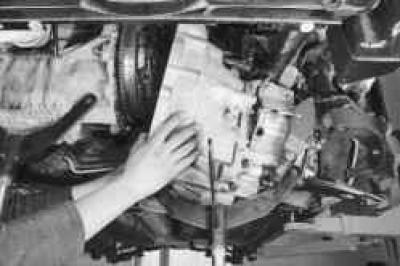

31. Сдвиньте коробку максимально назад, уберите из-под нее опору и, наклонив заднюю часть коробки вниз, снимите с автомобиля.

ПРЕДУПРЕЖДЕНИЕ: При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

32. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ: Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

ПОЛЕЗНЫЙ СОВЕТ: Проверьте, как отцентрирован ведомый диск сцепления с помощью специальной оправки (см. «Снятие и установка сцепления»).

33. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

34. Удалите воздух из гидропривода выключения сцепления (см. «Прокачка гидропривода выключения сцепления»).

35. При необходимости отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).
