Poklopac prtljažnika (Orion)

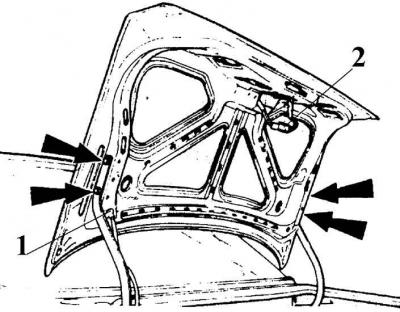

1 - gumena čahura; 2 - konektor
Strelice označavaju petlje.
Skidanje i ugradnja
1. Uklonite žicu za uzemljenje iz baterije.
2. Podignite poklopac prtljažnika i pričvrstite ga čepom.
3. Odspojite utikač pokretača brave vrata prtljažnika, uklonite gumeni prsten koji štiti žice, zavežite kabel za konektor i izvucite pokretač iz šupljine poklopca prtljažnika. Ostavite kabel u poklopcu prtljažnika za naknadno zatezanje žica.
4. Označite položaj šarki poklopca prtljažnika, odvrnite vijke i skinite poklopac prtljažnika.
5. Postavite poklopac prtljažnika obrnutim redoslijedom od uklanjanja.
Uklanjanje i ugradnja plinom ispunjenog naglaska poklopca nosača prtljage
Plinom ispunjeni graničnici poklopca prtljažnika ugrađeni su na svaku šarku vrata.
1. Podignite poklopac prtljažnika i učvrstite ga čepom.

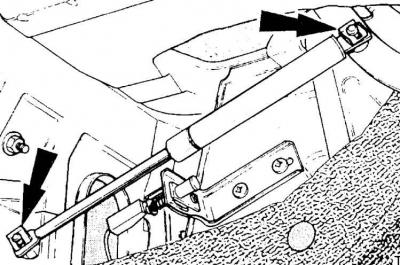

2. Uklonite pričvrsne kopče (naznačeno strelicama) s obje strane montažne osi graničnika punjenog plinom i uklonite ga.
3. Ugradnja graničnika punjenog plinom provodi se obrnutim redoslijedom od uklanjanja.
