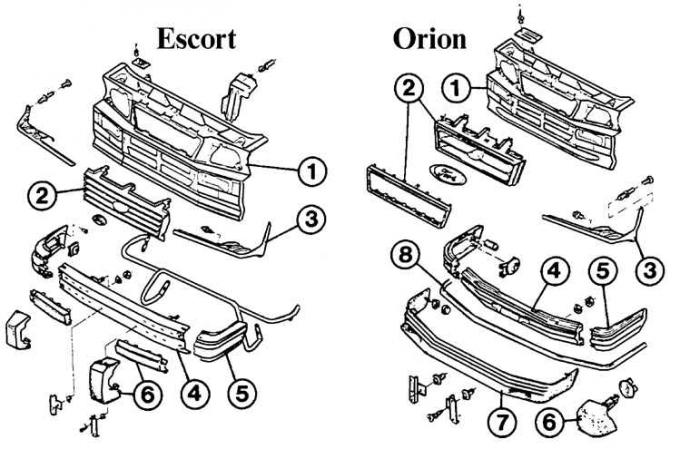

Prednji branici automobila proizvedenih prije 1985
1 - držač radijatora; 2 - rešetka hladnjaka; 3 - prednji spojler; 4 - baza odbojnika; 5 - bočne stijenke; 6 - očnjaci; 7 - spojler; 8 - ukrasni sloj
Montaža prednjih branika na automobile od 1986. godine
1 – branik Orion; 2 - ukrasna rešetka; 3 – Branik za pratnju; 4 - očnjaci; 5 - ukrasni sloj; 6 - pojačalo
Skidanje i ugradnja
Vozila proizvedena do kraja 1985

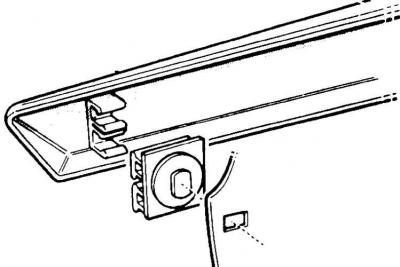

1. Uklonite rešetku.

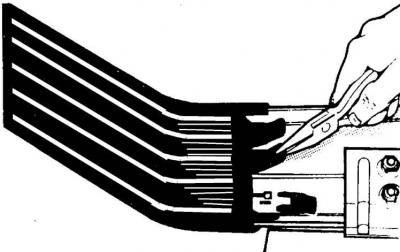

2. Odvrnite vijke koji pričvršćuju uže odbojnika i uklonite odbojnik klizeći ga prema naprijed, dok ga u isto vrijeme otpuštate iz bočnih nosača. Ako je bočna montaža oštećena, okrenite je za 90°, uklonite i postavite novu kopču.

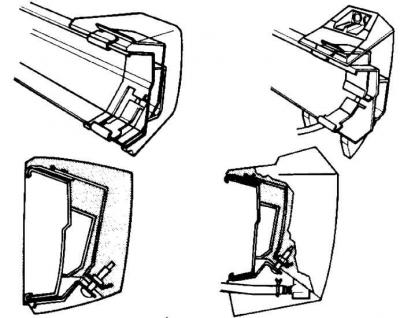

3. Uklonite ukrasnu bočnu oblogu s odbojnika tako da odvrnete jezičke za pričvršćivanje. Nakon toga morate postaviti novi ukrasni sloj.
4. Uklonite očnjak s odbojnika tako da odvrnete vijak na dnu očnjaka.
5. Uklonite poklopac odbojnika tako da pritisnete čeljusti kopči za montiranje na unutarnjoj strani odbojnika.
6. Instalirajte obrnutim redoslijedom od uklanjanja.
Automobili proizvedeni od 1986

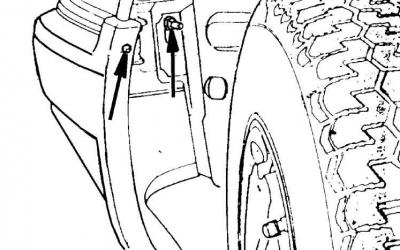

1. Odvijte pričvrsne vijke (naznačeno strelicama) na prednjim branicima i matice na polugama.
2. Uklonite preostale dvije matice za pričvršćivanje odbojnika iz odjeljka motora.
3. Uklonite branik povlačenjem prema naprijed.
4. Instalirajte obrnutim redoslijedom od uklanjanja.
