Demontaža i ugradnja upravljačkog mehanizma

Okrenite upravljač tako da prednji kotači budu u položaju ravno naprijed.

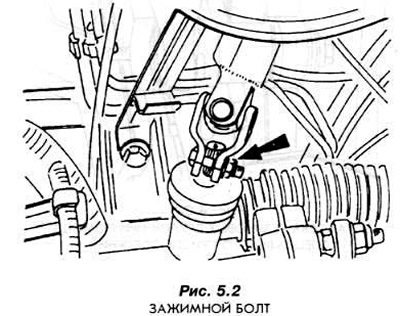

Odvijte stezni vijak na osovini zupčanika koji pomiče letvu. Uklonite stezni vijak (riža. 5.2).

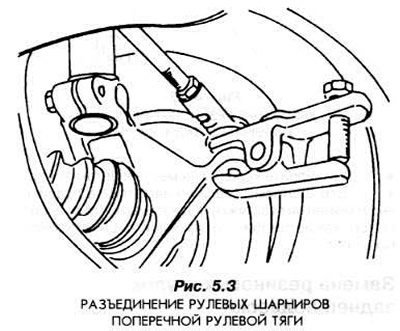

Odvojite zglobove upravljača na spoju poprečnih poluga upravljača s polugama zglobova upravljača (riža. 5.3).



Odvijte vijke pričvršćivanja kućišta mehanizma za upravljanje na krajnju pregradu karoserije.

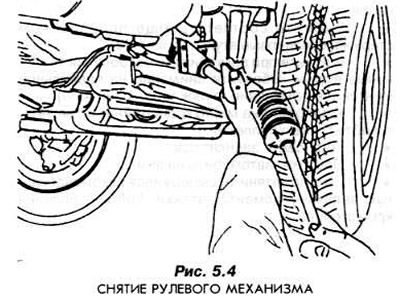

Izvadite zupčanik iz odjeljka motora izvlačenjem na desnoj strani donjeg dijela automobila (riža. 5.4).



Upravljački mehanizam se postavlja sljedećim redoslijedom:

Unesite upravljački mehanizam u prostor motora i postavite ga u položaj za ugradnju.

Postavite upravljač u srednji položaj, upravljač također postavite u srednji položaj.

Spojite osovinu zupčanika mehanizma na osovinu upravljača na način da se stezni vijak može slobodno umetnuti u za to predviđene rupe.

Pričvrstite upravljački mehanizam na krajnju pregradu karoserije.

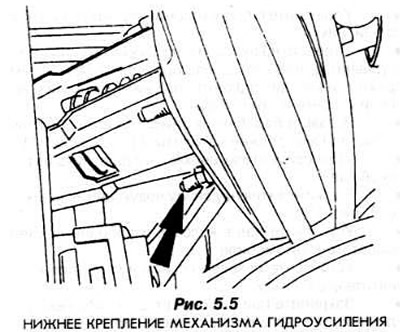

Zategnite maticu donjeg nosača mehanizma hidrauličkog pojačala (riža. 5.5).



Ugradite zglobove upravljača koji povezuju spojne poluge s polugama upravljača.

Uspostavite konvergenciju kotača prema unesenim podacima odjeljak 1.1.
