A vákuumfékrásegítő cseréje

Szükséged lesz: kulcsokra «13-kor», «17-kor», végfej «13-kor», fogó, lapos csavarhúzó…



…speciális kulcs a fékvezetékekhez «10-én».

Jegyzet. Tekintettel arra, hogy a fékvezetékek hossza és alakja nem teszi lehetővé a főfékhenger előrehúzását a vákuumfékrásegítőről való leválasztással, hogy a fékfékrásegítőt le lehessen húzni, ezért szükséges a fékfékfék-szerelvény eltávolítása a főfékhenger.

1. Válassza le a vezetéket a terminálról «mínusz» akkumulátor.

2. Távolítsa el az ablaktörlőt (cm. «Hajtóműves motorral ellátott ablaktörlő trapézszerelvény ki- és beszerelése»).

3. Vegye le a tartály sapkáját, és szivattyúzza ki a fékfolyadékot a tartályból, például egy nagy orvosi fecskendővel (cm. «A fő fékhenger tartályának cseréje»).



4. Válassza le a kábelköteg-csatlakozót a fékfolyadékszint-érzékelőről és a tengelykapcsoló-kioldó főhengerhez vezető tömlőt a főfékhenger-tartályról (cm. «A fő fékhenger tartályának cseréje»).

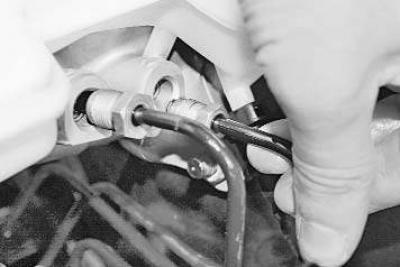

5. Csavarja el a két csővezetéket a fő fékhengerhez rögzítő anyákat…



6....és helyezze félre a csöveket.

Jegyzet. Csatlakoztassa a csővezetékeket bármilyen módon (például úgy, hogy védőkupakokat helyezünk a szelepek végére, hogy kiengedjük a levegőt), a fékfolyadék szivárgásának megakadályozására.

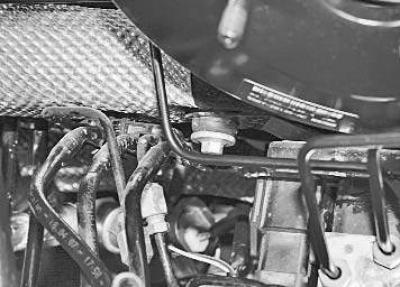

7. Hajtsa le a vákuumtömlő hegyét egy csavarhúzóval, és távolítsa el a hegyet az erősítő házában lévő furat tömítőhüvelyéről.

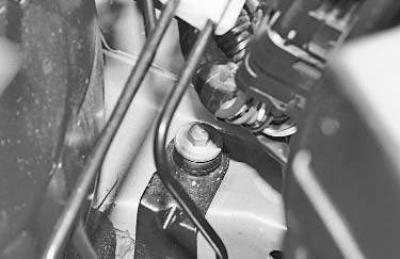

8. Csavarja ki az alsót..

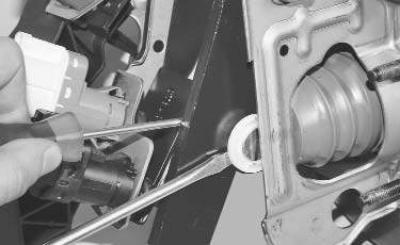

9.... és a felső csavarok a blokkolásgátló fékrendszer hidroelektronikai blokkjának tartójának a karosszériaelemekhez való rögzítéséhez.

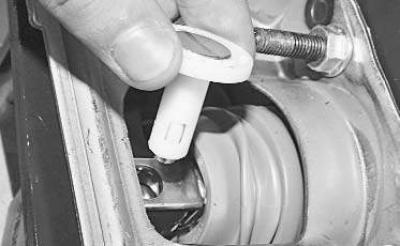

10. Az utastérben a műszerfal alatt csavarhúzóval szorítsa össze a fékrásegítő nyomóvilla csapjának bilincseit..




11....és vegye ki az ujját a villa és a pedál furataiból.

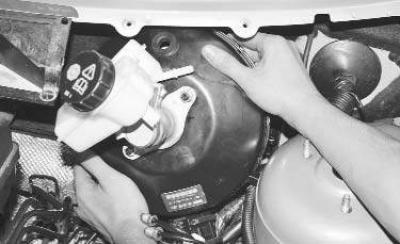

12. Csavarja ki a négy anyát, amelyek a vákuumfokozót a válaszfalhoz rögzítik, és ezzel egyidejűleg rögzítik a pedáltartót..



13.... és távolítsa el a vákuumerősítő egységet a fő fékhengerrel együtt.



14. A vákuumfokozó cseréje esetén távolítsa el a tömítőtömítést a rögzítés csapjairól, és szerelje fel az új nyomásfokozóra.

Jegyzet. Cserélje ki az erősen összenyomott vagy szakadt tömítést.

15. Csavarjon el két rögzítő anyát a fő fékhenger erősítőjéhez, vegye ki a hengert és helyezze rá az új erősítőre (cm. «A főfékhenger cseréje»).

16. Szerelje fel a fékrásegítőt és az összes eltávolított alkatrészt a kiszerelés fordított sorrendjében, töltse be a fékfolyadékot, és légtelenítse a levegőt a rendszerből (cm. «A fékrendszer hidraulikus hajtásának légtelenítése»).
