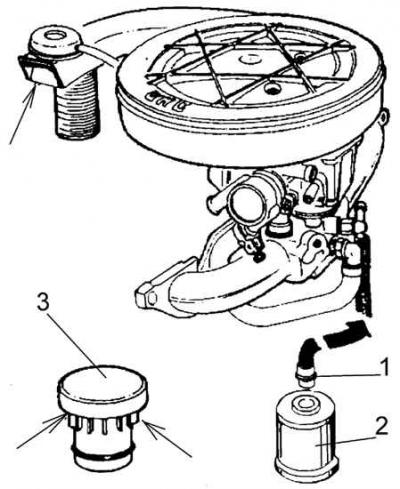

Karteres szellőzőrendszer (karburátorral)
1 - vezérlőszelep, 2 - leválasztó, 3 - szűrő az olajsapkában

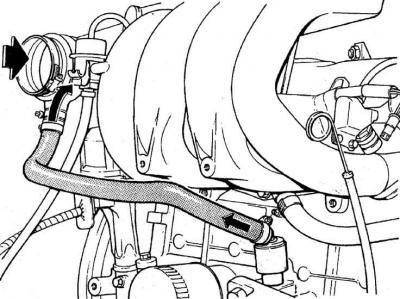

Karteres szellőzőrendszer (üzemanyag-befecskendező rendszerrel)

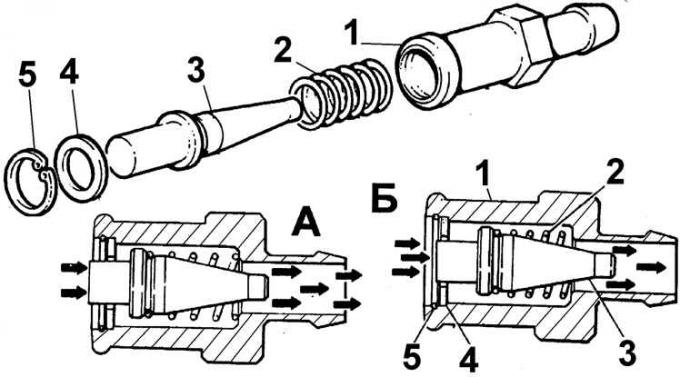

Karterház szellőző szelep
A - teljes nyitás, B - részleges nyitás. 1 - ház, 2 - rugó, 3 - dugattyú, 4 - alátét, 5 - dugó
Az 1 állítható szeleppel ellátott 2 olajleválasztón keresztül a forgattyúház-gázok a szívócsonkba kerülnek (lásd az ábrát. Karteres szellőzőrendszer (karburátorral)). A forgattyúház szellőzése a működő motor beszívott levegőáramlásától függ. A vezérlőszelepet, valamint az olajdugóban lévő szűrőt 20 000 km-enként üzemanyaggal kell mosni. A szelepet a jármű 40 000 km-enként kell cserélni.
