Дополнительная система контроля параметров автомобиля

1. Такая система устанавливается на большинство моделей. Она контролирует включение световых сигналов при торможении, габаритных фонарей, ближнего света и задних фонарей, а также контролирует наружную температуру, открытие двери задка/крышки багажника, износ тормозных колодок, уровень жидкости в бачках системы охлаждения и омывателя. На некоторых моделях в эту систему входит индикатор низкого уровня масла двигателя, который установлен на панели приборов и работает совместно с индикатором давления масла.

2. Блок системы вместе с дисплеем установлены в едином модуле.

Индикатор периодичности технического обслуживания

3. Система содержит индикатор, который загорается, когда автомобиль совершит пробег (или когда пройдет время), регламентируемый графиком технического обслуживания.

4. На моделях выпуска до 1996 года для сброса индикации и выключения индикатора нужно нажать на выключатель, расположенный внутри перчаточного ящика, и удерживать его не менее четырех секунд при включенном зажигании. На моделях выпуска с 1997 года выключатель расположен на панели приборов под символом со стрелкой. На него нужно нажать тонким стержнем и удерживать его не менее четырех секунд при включенном зажигании. Если автомобиль находится на гарантии, то такую операцию должны выполнять дилеры.

Замена компонентов

5. Ниже описаны процедуры снятия компонентов. Перед выполнением процедуры отсоединяйте отрицательный провод аккумулятора. Установка выполняется в порядке, обратном снятию.

Дисплей

6. Снимите окантовку приборной панели (параграф 10).


7. Выверните винты, разъедините электроразъемы и снимите узел.

Лампочка индикации дисплея

8. Снимите дисплей (см. выше).

9. Вытащите крышку и извлеките соответствующую лампочку и патрон.

Блок индикации неисправности лампочек

10. Из-под рулевого колеса снимите облицовку с лицевой панели.

11. Открепите узел и разъедините его электроразъем.

Выключатель сброса индикации периодичности технического обслуживания - модели выпуска до 1996 года

12. Снимите крышку перчаточного ящика (глава 11 параграф 32).

13. Аккуратно выдавите датчик небольшой отверткой.

14. Снимите заднюю крышку и разъедините электроразъем (см. рис. 19.14).

Датчик индикатора низкой температуры воздуха

15. Снимите передний бампер.

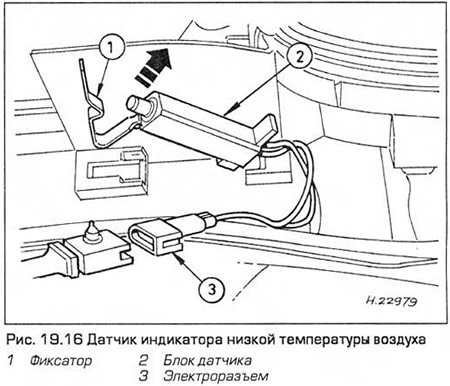

16. Открепите блок датчика и разъедините электроразъем (см. рис. 19.16).

Датчик уровня масла двигателя

17. Затяните стояночный тормоз, приподнимите передок и установите его на опоры.


18. Подставьте под датчик емкость для улавливания подтеков масла.

19. Выверните винты и снимите крышку датчика.

20. Разъедините электроразъем.

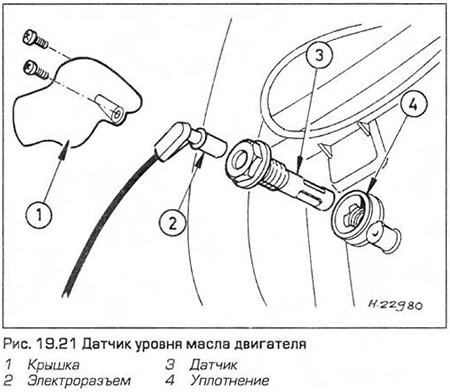

21. Выверните и снимите датчик. Удалите уплотнение (см. рис. 19.21).



22. После установки датчика долейте в двигатель масло (см. "Еженедельные проверки").

Микровыключатель сигнализации открытой двери

23. Снимите замок двери (глава 11 параграф 14).

24. Открепите датчик и разъедините электроразъем.

Датчик индикатора низкого уровня охлаждающей жидкости

25. См. главу 3 параграф 6.

Датчик индикатора низкого уровня жидкости омывателя

26. Разъедините электроразъем на бачке омывателя.

27. Шприцом откачайте жидкость из бачка.

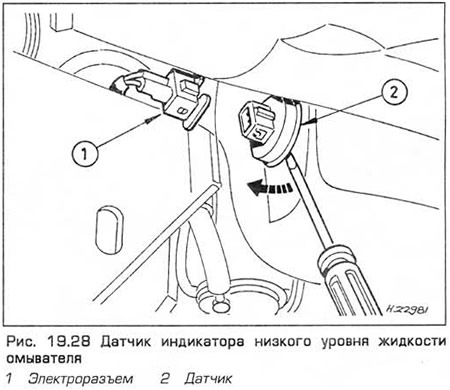

28. Отверткой выдавите датчик из бачка (см. рис. 19.28).



29. После установки датчика долейте жидкость в бачок (см. "Еженедельные проверки").

Датчики износа тормозных колодок

30. Провода датчиков находятся в материале фрикционных накладок. При износе этого материала провод "оголяется" и контактирует с тормозным диском, замыкая цепь индикатора износа тормозных колодок. Повреждение изоляции проводов датчиков может вызвать ложный сигнал индикатора износа.
