Снятие и установка впускного коллектора

            0

Предупреждение: Бензин - легковоспламеняемое вещество. Соблюдайте особую осторожность при работе с топливной системой. Работайте в помещении с хорошей вентиляцией - открывайте все окна и двери для создания вытяжки. Не курите и не допускайте появления открытого пламени или ламп накаливания без защитных колпаков вблизи рабочей зоны. Учтите, что топливо, используемое в бытовых приборах (обогреватели, бойлеры, осушители), также представляет опасность. Имейте это в виду при работе вблизи такого оборудования. Вблизи рабочей зоны всегда необходимо иметь огнетушитель, пригодный для тушения горящих нефтепродуктов, а перед началом работы нужно ознакомиться с инструкцией по его применению. При работе с топливной системой защищайте глаза (очками, щитком и т.п.), а при попадании топлива на кожу сразу же смывайте его водой с мылом. Учтите, что пары топлива так же опасны, как жидкое топливо.


Снятие


1. Установите автомобиль на твердой горизонтальной площадке. Затяните стояночный тормоз и отпустите гайки крепления правого переднего колеса.

2. Устраните давление в топливной системе (глава 4).

3. Отсоедините отрицательный провод аккумулятора (глава 5, параграф 1).

4. Разъединяя два электроразъема и отсоединяя вакуумный шланг (при его наличии), снимите узел крышки воздухоочистителя вместе с расходомером воздуха, резонатор и предкамеру (глава 4А).

5. Отсоедините трос акселератора от рычажного механизма дроссельной заслонки (глава 4А). Отсоедините также трос привода устройства поддержания постоянной скорости (при наличии) (глава 12).


6. Отсоедините шланг вентиляции картера от штуцера на крышке головки блока.

7. Выверните болты в верхней части теплоизолирующего кожуха выпускного коллектора. Открепите шланг охлаждающей жидкости, чтобы кожух можно было снять. Отпустите гайку крепления трубы системы рециркуляции выхлопных газов (РВГ) к коллектору. Выверните два винта крепления трубы к кронштейну катушки зажигания. А затем отверните гайку крепления трубы к клапану системы РВГ (глава 6).

8. Выверните два винта крепления желоба проводки к верхней части коллектора. Это нужно чтобы его можно было передвинуть по необходимости для доступа к болтам коллектора. Разъедините электроразъемы датчика положения распределительного вала и датчика температуры охлаждающей жидкости. Затем открепите проводку от кронштейна катушки зажигания и зафиксируйте ее на коллекторе.

9. Выверните три винта крепления желоба проводов к задней части коллектора. Отпустите фиксаторы проводки, разъедините большой электрический разъем (рядом с регулятором давления топлива) для отсоединения проводки компонентов коллектора от жгута проводов двигателя.

10. Маркируя вакуумные шланги по мере снятия, отсоедините их в следующей последовательности:
  • а) Шланг от задней части корпуса дроссельной заслонки (второй шланг, идущий к регулятору давления топлива, снимать не нужно).
  • б) Шланг от штуцера на левом конце коллектора.
  • в) Шланг сервоусилителя тормозов (глава 9).
  • г) Шланг от клапана системы РВГ.

11. Уравняйте давление в топливном баке, снимая крышку его горловины Затем отлепите топливопроводы нагнетания и слива, закрепленные на шасси (глава 4). Заглушите или накройте все отверстия соединений.


12. Выверните болты крепления трубопровода нагнетания гидросистемы рулевого управления. Отверните болт провода заземления от грузоподъемной проушины двигателя/задней опорной плиты головки блока. Затем выверните бопт крепления грузоподъемной проушины/опорной плиты к кронштейну опоры генератора.

13. Отверните шесть гаек крепления кронштейна правой опоры двигателя/ трансмиссии. Затем снимите кронштейн.

14. Снимите генератор (глава 5).

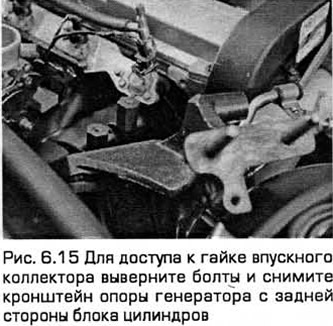

15. Выверните болты крепления кронштейна опоры генератора к задней части блока цилиндров. Вытащите этот кронштейн вместе с грузоподъемной проушиной двигателя/ задней опорной плитой головки блока (см. рис. 6.15).



16. Выверните болты и гайки крепления коллектора к головке блока и вытащите его (см, рис. 6.16). Будьте осторожны, чтобы не повредить соседние компоненты, такие, как клапан и труба системы РВГ.



Установка


17. Установка - в порядке, обратном снятию, при учете следующего:
  • а) Удаляя остатки отработанной прокладки и герметик с коллектора и головки блока с помощью скребка и растворителя, будьте осторожны, чтобы не поцарапать и не повредить коллектор или головку. Головка блока выполнена из алюминиевого сплава, а коллектор отлит из пластмассы, поэтому нужно использовать подходящие растворители. Если прокладка протекала, проконтролируйте в автомастерской поверхности стыка на наличие коробления. Поверхность под прокладку головки можно обработать, если это необходимо, а коллектор в случае его коробления или растрескивания нужно заменить.Особенно внимательно контролируйте на наличие коробления, растрескивания места крепления к коллектору таких компонентов, как клапан управления холостого хода и трубопровод системы РВГ.
  • б) При условии того, что соответствующие сопрягаемые поверхности - чистые и плоские, установка новой прокладки обеспечивает газонепроницаемый стык. Не используйте какие-либо герметики на кремниевой основе для уплотнения компонентов топливной системы или впускного коллектора.

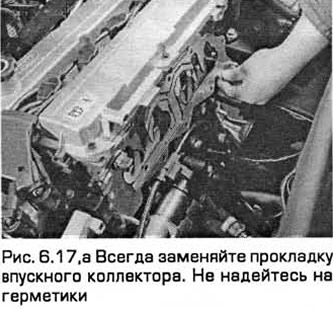

  • в) Установите новую прокладку. Затем установите коллектор на головку блока. Установите гайки и болты (см. рис. 6.17, а).
  • г) Затяните гайки/болты требуемым моментом (в три или четыре стадии - см. Технические требования). Затягивайте их последовательно в направлении от центра к краям, чтобы коллектор не покоробился.
  • д) Установите остальные компоненты в порядке, обратном снятию. Все крепления затяните требуемым моментом.
  • е) При восстановлении правой опоры двигателя/трансмиссии замените самостопорящиеся гайки и не давайте опоре качаться при затягивания двух средних из шести гаек крепления кронштейна.
  • ж) Перед запуском двигателя проверьте, правильно ли отрегулирован трос акселератора и плавно пи работает рычажный механизм дроссельной заслонки.

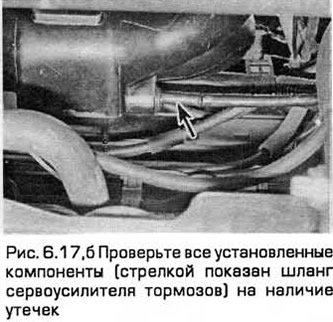

  • з) Когда двигатель полностью прогреется, осмотрите его на наличие утечек топлива, а также на наличие утечек во впускном тракте и/или неплотностей, нарушающих вакуум (см. рис. 6.17, 6). Проверьте автомобиль в поездке и проконтролируйте, надежно ли работают все установленные компоненты.
