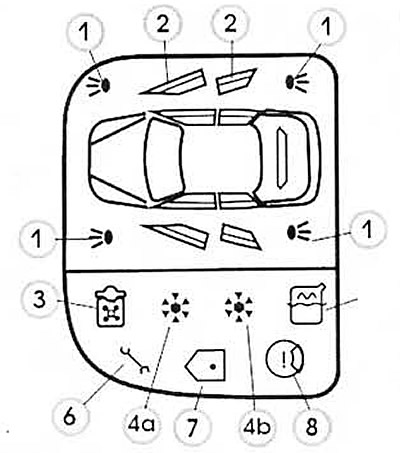

Графический дисплей

Смотрите позицию 17 в Параграфе 2.

Графический дисплей работает при включенном зажигании. Он контролирует состояние стоп-сигналов, габаритных огней, фар ближнего света и задних фонарей. Модуль определяет наружную температуру, закрытие дверей и багажного отделения. Обычно на проверку всех функций нужно примерно 5 секунд.

Если дефекты не обнаружены, символы не горят.

Чтобы погасить символы стоп-сигналов, нужно один раз нажать на педаль тормоза.

1. Повреждение лампы или предохранителя

При повреждении пампы или предохранителя загораются символы габаритных огней, задних фонарей и стоп-сигналов.

2. Незакрытая дверь (двери) или багажное отделение

Если дверь (двери) или багажное отделение не полностью закрыты, то на графическом дисплее загорается соответствующий символ.

3. Контрольная лампа низкого уровня охлаждающей жидкости

Эта лампа загорается, когда количество охлаждающей жидкости недостаточно. Нужно сразу допить ее до отметки МАХ.

Предупреждение: Никогда нельзя открывать крышку при горячем двигателе!

4,а Контрольная лампа опасности гололеда

Предупреждающий символ загорается оранжевым светом, когда наружная температура находится в пределах примерно от +4 до +1С. Наружную температуру можно определить и на дисплее бортового компьютера, нажав соответствующую кнопку.

4,б Контрольная лампа повышенной опасности гололеда

Предупреждающий символ загорается красным светом, когда наружная температура упала ниже нуля и вероятна повышенная опасность обледенения дороги.

Предупреждение: Следует помнить о том, что даже если температура выше +4С, это не значит, что на дороге нет льда.

5. Контрольная лампа низкого уровня жидкости для омывания стекол

Лампочка загорается, когда в бачке омывателя осталось меньше 1/4 жидкости. Допейте жидкость до метки МАХ.

6. Контрольная лампа интервалов сервисного обслуживания

Пампа загорается, когда наступает время обслуживания. После прохождения осмотра в Сервис-Центре ее отключают. Переключатель находится в вещевом ящике.

7. Кнопка переустановки для контрольной лампы интервалов сервисного обслуживания

Для переустановки нужно включить зажигание и удерживать нажатую кнопку примерно 4 секунды.

8. Контрольная лампа износа тормозных колодок

Лампочка загорается, когда колодки передних или задних дисковых тормозов изношены. В этом случае их следует заменить.
