Генератор представляет собой достаточно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Поэтому, если вы не имеете достаточных навыков подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.

Вам потребуются: торцовые головки «на 13», «на 24», отвертки с плоским и крестообразным лезвием, бородок, паяльник, съемник для подшипника ротора, молоток, тестер.

1. Снимите генератор с автомобиля (см. Снятие и установка генератора).

2. Пометьте взаимное положение деталей генератора.



3. Зажмите шкив генератора в тиски, предварительно подложив под него прокладки или намотав старый ремень, и отверните гайку крепления шкива.

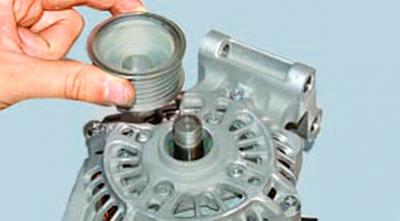

4. Извлеките шкив генератора из тисков и снимите шкив с вала ротора.


ПРИМЕЧАНИЕ: Шкив генератора зафиксирован от проворачивания на валу ротора только за счет сил трения после затяжки гайки крепления требуемым моментом. Шпонка в соединении отсутствует.

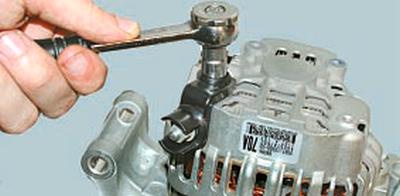

5. Отверните гайку…



6….и, поддев отвёрткой, снимите клемму генератора.

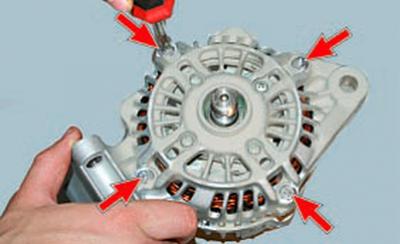

7. Выверните четыре стяжных винта…




8….поддев отвёрткой, снимите переднюю крышку генератора и извлеките ротор.

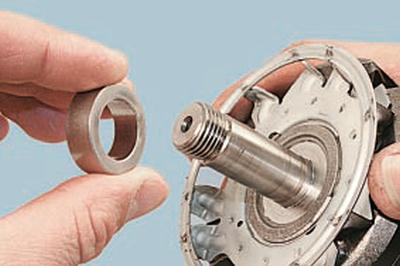

9. Снимите с вала ротора дистанционное кольцо.

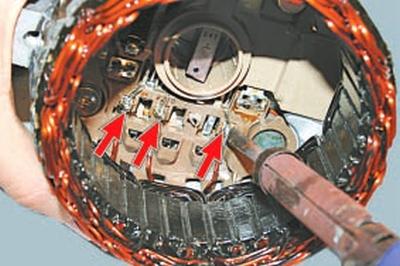

10. Отпаяйте три вывода обмотки статора от выпрямительного блока и извлеките статор.



11. Изнутри крышки со стороны контактных колец выверните три винта крепления и снимите щеткодержатель в сборе с выпрямительным блоком и регулятором напряжения.


ПРИМЕЧАНИЕ: Выводы статора должны быть уже отпаяны от выпрямительного блока в процессе снятия статора (см. п. 10).


12. Осмотрите крышку генератора со стороны привода. Если при вращении подшипника чувствуется люфт между обоймами, перекат или заклинивание внутренней обоймы, повреждены защитные манжеты или есть потеки смазки, замените подшипник. Если обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку.

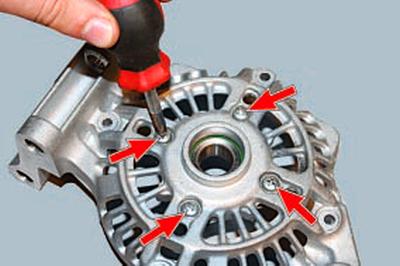

13. Для замены переднего подшипника ротора выверните четыре винта крепления прижимной пластины…

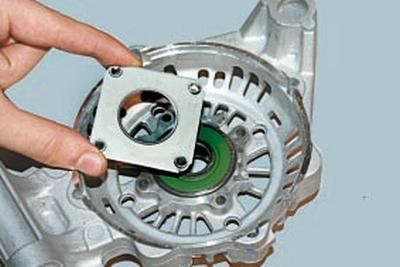

14….и снимите пластину.

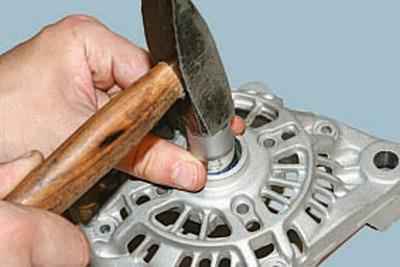

15. Выпрессуйте подшипник из крышки.

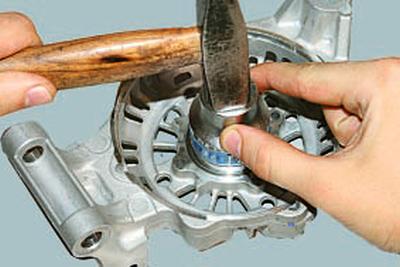

16. Оправкой подходящего диаметра запрессуйте новый подшипник в крышку, прикладывая усилие к наружной обойме подшипника.

17. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между обоймами, перекат или заклинивание обоймы, повреждены защитные манжеты или есть потеки смазки, замените подшипник. Если обнаружены трещины в крышке, замените крышку новой.

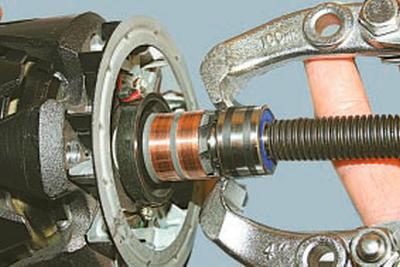

18. Спрессуйте подшипник с вала ротора и установите новый подшипник, прикладывая усилие к его внутренней обойме оправкой подходящего диаметра.

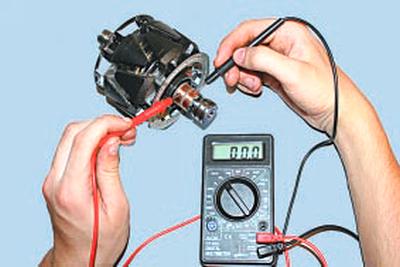

19. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если тестер покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.

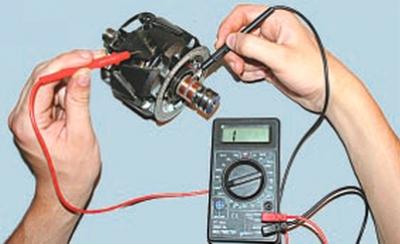

20. Проверьте замыкание обмотки ротора на «массу». Для этого подсоедините один щуп тестера к полюсному наконечнику ротора, а другой – поочередно к контактным кольцам.

Измеренное сопротивление должно быть бесконечно большим, в противном случае замените ротор.

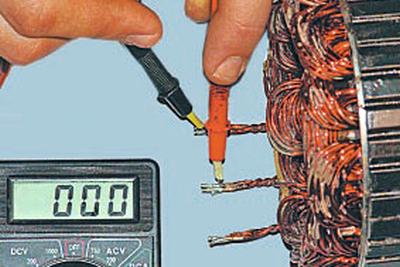

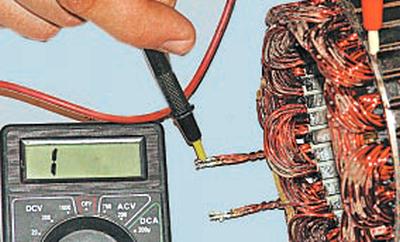

21. Проверьте обмотки статора на обрыв, поочередно измеряя тестером сопротивление между всеми выводами обмоток. Если измеренное сопротивление будет стремиться к бесконечности, необходимо заменить статор.



22. Подсоедините щупы тестера к корпусу статора и поочередно к каждому выводу обмоток. Измеренное сопротивление должно быть очень большим (должно стремиться к бесконечности). В противном случае замените статор.

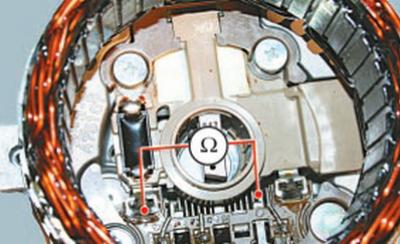

23. Проверьте выпрямительный блок. Для этого подсоедините один щуп тестера к выводу фазной обмотки статора, а второй щуп к воздушному радиатору положительных диодов. Меняя щупы тестера местами, измерьте сопротивление. Если показания тестера одинаковы в обоих случаях, выпрямительный блок неисправен и требует замены.

24. Аналогично проверьте отрицательные диоды.

25. Проверьте выступание щеток в свободном состоянии. Если щетки выступают из щеткодержателя менее чем на 3 мм, замените щетки или щеткодержатель в сборе.

ПРИМЕЧАНИЕ: Для замены щеток потребуется отпаять их провода от выводов щеткодержателя.


26. Соберите генератор в порядке, обратном снятию, сориентировав крышки генератора и корпус статора по ранее сделанным меткам.

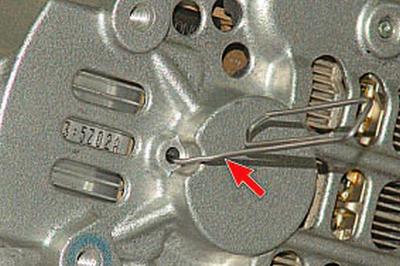

ПРИМЕЧАНИЕ: Перед установкой крышки со стороны контактных колец ротора утопите щетки и зафиксируйте их в таком положении, вставив в отверстие крышки штифт (например, разогнутую канцелярскую скрепку). После сборки извлеките штифт.
